F 4C, zapisywany poprawnie jako F-4C Phantom II, był pierwszą seryjną wersją słynnego Phantoma przeznaczoną dla Sił Powietrznych Stanów Zjednoczonych. Potężny, dwusilnikowy i dwuosobowy samolot stał się jednym z najbardziej charakterystycznych myśliwców okresu zimnej wojny. Łączył bardzo dużą prędkość, nowoczesny jak na swoją epokę radar, możliwość przenoszenia pocisków kierowanych oraz imponujący udźwig uzbrojenia przeznaczonego do atakowania celów naziemnych.
Konstrukcja Phantoma powstała pierwotnie na potrzeby amerykańskiego lotnictwa pokładowego. Marynarka Wojenna Stanów Zjednoczonych potrzebowała szybkiego myśliwca przechwytującego, który mógłby chronić zespoły lotniskowców przed samolotami przeciwnika. Możliwości maszyny okazały się jednak na tyle duże, że zainteresowały się nią także Siły Powietrzne USA. Rezultatem dostosowania konstrukcji do ich potrzeb był właśnie F-4C.
Pierwszy lot F-4C odbył się w maju 1963 roku, a dostawy seryjnych maszyn rozpoczęto około sześciu miesięcy później. Był to pierwszy wariant Phantoma wprowadzony do wyposażenia United States Air Force. Samoloty tego typu szybko trafiły do jednostek liniowych, a następnie zostały użyte podczas wojny w Wietnamie.
F-4C nie był konstrukcją pozbawioną wad. Wczesne założenia dotyczące walki powietrznej przeceniały skuteczność pocisków kierowanych, a pomijały znaczenie klasycznego działka pokładowego i manewrowej walki na niewielkiej odległości. Doświadczenia wojenne pokazały również ograniczenia ówczesnych radarów, uzbrojenia i wyszkolenia załóg. Mimo to F-4C Phantom II odegrał zasadniczą rolę w rozwoju amerykańskiego lotnictwa taktycznego i stał się punktem wyjścia dla kolejnych, jeszcze bardziej zaawansowanych odmian.
F 4C – co oznacza to oznaczenie
Oznaczenie F-4C należy odczytywać zgodnie z amerykańskim systemem nazewnictwa samolotów wojskowych.
Litera F pochodzi od angielskiego słowa „fighter”, czyli myśliwiec. Liczba 4 wskazuje pozycję konstrukcji w systemie oznaczeń wprowadzonym w Stanach Zjednoczonych w 1962 roku. Litera C oznacza konkretną wersję samolotu.
Pełna nazwa maszyny brzmi:
McDonnell F-4C Phantom II
W późniejszym okresie producent działał jako McDonnell Douglas, dlatego w opracowaniach można spotkać również nazwę McDonnell Douglas F-4C Phantom II.
Litera „C” nie oznacza trzeciego modelu skonstruowanego od podstaw. F-4C był kolejnym wariantem większej rodziny Phantom II. Jego bezpośrednim punktem odniesienia był pokładowy F-4B używany przez Marynarkę Wojenną USA i Korpus Piechoty Morskiej.
F 4C czy F-4C
Poprawny zapis oznaczenia wojskowego zawiera łącznik:
F-4C
Wyszukiwana w internecie forma „f 4c” jest uproszczonym zapisem tej samej nazwy. Może wynikać z pominięcia łącznika, stosowania wyszukiwania głosowego albo używania skróconego sposobu zapisywania nazw samolotów.
W artykułach historycznych, opracowaniach technicznych i podpisach pod fotografiami najlepiej stosować oficjalną formę F-4C.
Skąd wzięła się nazwa Phantom II
Nazwa „Phantom”, czyli „Widmo”, była wcześniej używana przez firmę McDonnell w odniesieniu do odrzutowego myśliwca FH-1 Phantom.
Nowa konstrukcja otrzymała nazwę Phantom II, aby podkreślić jej związek z wcześniejszym samolotem, a jednocześnie odróżnić ją od niego.
Z czasem słowo Phantom stało się rozpoznawalne na całym świecie. Kojarzyło się z masywną sylwetką, dwoma silnikami, charakterystycznymi skrzydłami i gęstą smugą dymu pozostawianą przez jednostki napędowe General Electric J79.
Początki programu F-4 Phantom II
Historia F-4C rozpoczyna się od programu prowadzonego dla Marynarki Wojennej Stanów Zjednoczonych. W latach pięćdziesiątych XX wieku rozwój samolotów odrzutowych, radarów i kierowanych pocisków rakietowych całkowicie zmieniał założenia dotyczące obrony zespołów lotniskowców.
Potencjalne zagrożenie stanowiły szybkie bombowce mogące atakować okręty przy użyciu bomb albo pocisków przeciwokrętowych. Myśliwiec przechwytujący miał wykrywać cele z dużej odległości, szybko się do nich zbliżać i niszczyć je, zanim znalazłyby się w pobliżu floty.
Pierwsza koncepcja samolotu
Firma McDonnell początkowo analizowała różne warianty rozwojowe wcześniejszych konstrukcji. Ostatecznie powstał projekt dużego, dwusilnikowego i dwuosobowego myśliwca zdolnego do działania w każdych warunkach pogodowych.
Samolot miał być wyposażony w radar i pociski kierowane. W jego pierwotnej roli nie zakładano konieczności prowadzenia klasycznych pojedynków manewrowych z lekkimi myśliwcami.
Pierwszy prototyp przyszłego Phantoma II wzbił się w powietrze 27 maja 1958 roku. Konstrukcja szybko wykazała ogromny potencjał i ustanawiała kolejne rekordy prędkości, wysokości oraz wznoszenia.
Phantom dla marynarki wojennej
Pierwsze seryjne wersje były przeznaczone dla lotnictwa pokładowego. Samolot otrzymał wyposażenie niezbędne do działania z lotniskowców, między innymi składane końcówki skrzydeł, hak do lądowania oraz odpowiednio wzmocnione podwozie.
Phantom był znacznie większy i cięższy niż wiele wcześniejszych myśliwców pokładowych. Dysponował jednak ogromnym ciągiem dwóch silników i mógł osiągać prędkość przekraczającą dwukrotność prędkości dźwięku.
Zainteresowanie Sił Powietrznych USA
Siły Powietrzne Stanów Zjednoczonych początkowo rozwijały własne typy samolotów myśliwskich. Rywalizacja między rodzajami sił zbrojnych sprawiała, że przejęcie konstrukcji stworzonej dla marynarki nie było oczywistym rozwiązaniem.
Możliwości Phantoma okazały się jednak trudne do zignorowania. Samolot oferował wysoką prędkość, duży zasięg, nowoczesny system radarowy oraz możliwość przenoszenia znacznej ilości uzbrojenia.
Przeprowadzono testy porównawcze i zdecydowano o zamówieniu wariantu przystosowanego do potrzeb USAF. Tak powstał F-4C.
Narodziny wersji F-4C
F-4C był pierwszym Phantomem przeznaczonym seryjnie dla United States Air Force. Pierwszy egzemplarz tej wersji wykonał lot w maju 1963 roku.
Dostawy rozpoczęły się jeszcze w tym samym roku. Wprowadzenie maszyny do służby nastąpiło bardzo szybko, ponieważ sytuacja międzynarodowa i rosnące zaangażowanie Stanów Zjednoczonych w Azji Południowo-Wschodniej zwiększały zapotrzebowanie na nowoczesne samoloty bojowe.
Początkowe oznaczenie F-110A
Zanim wprowadzono wspólny system oznaczeń amerykańskich samolotów wojskowych, wariant przeznaczony dla USAF był przez krótki czas określany jako F-110A Spectre.
W 1962 roku Stany Zjednoczone ujednoliciły system nazewnictwa stosowany przez lotnictwo, marynarkę i pozostałe rodzaje sił zbrojnych. Phantom otrzymał oznaczenie F-4, a wersja Sił Powietrznych została nazwana F-4C.
Dzięki temu różne odmiany tej samej konstrukcji mogły być łatwiej identyfikowane w ramach wspólnego systemu.
Najważniejsze zmiany względem F-4B
F-4C bazował na marynarskim F-4B, ale został zmodyfikowany zgodnie z wymaganiami Sił Powietrznych.
Zastosowano między innymi:
- podwozie i koła dostosowane do sposobu użytkowania w USAF,
- inne ogumienie oraz układ hamulcowy,
- możliwość korzystania z charakterystycznego dla USAF systemu tankowania w powietrzu,
- zmodyfikowane wyposażenie elektroniczne,
- podwójne układy sterowania,
- wyposażenie ułatwiające prowadzenie misji uderzeniowych,
- inne rozwiązania w kabinie obu członków załogi.
F-4C zachował wiele cech odmiany pokładowej. Nadal miał hak do lądowania, który na lotniskach lądowych mógł być wykorzystywany w sytuacjach awaryjnych do zatrzymania samolotu za pomocą instalacji linowej.
Konstrukcja F-4C Phantom II
F-4C był dużym, dwumiejscowym samolotem o metalowej konstrukcji. Napędzały go dwa silniki odrzutowe umieszczone w tylnej części kadłuba.
Załoga siedziała w układzie tandemowym. Pilot zajmował przednią kabinę, natomiast drugi członek załogi znajdował się za nim.
Samolot wyróżniał się nietypową sylwetką. Skrzydła posiadały uniesione końcówki, natomiast poziome powierzchnie usterzenia były wyraźnie skierowane w dół.
Kadłub
Kadłub F-4C mieścił kabiny załogi, radar, awionikę, zbiorniki paliwa, instalacje pokładowe i silniki.
Przednia część była zakończona dużą osłoną radaru. Dalej znajdowała się dwuosobowa kabina przykryta segmentową osłoną zapewniającą możliwie dobrą widoczność.
Po bokach kadłuba umieszczono wloty powietrza prowadzące do silników. Ich konstrukcja musiała umożliwiać prawidłowe dostarczanie powietrza podczas lotu z bardzo różnymi prędkościami, również przekraczającymi Mach 2.
Skrzydła
Phantom posiadał skrzydła o stosunkowo niewielkim wydłużeniu i umiarkowanym skosie.
Charakterystyczne uniesienie zewnętrznych części skrzydeł nie było przypadkowe. Rozwiązanie pomagało uzyskać odpowiednią stateczność maszyny.
W wersjach pokładowych końcówki można było składać, aby samolot zajmował mniej miejsca w hangarze lotniskowca. F-4C zachował ogólny układ skrzydeł wywodzący się z konstrukcji marynarskiej.
Usterzenie poziome
Jednym z najbardziej rozpoznawalnych elementów Phantoma było usterzenie poziome o silnym ujemnym wzniosie.
Powierzchnie były skierowane w dół, co pomagało zachować odpowiednie właściwości aerodynamiczne i uniknąć niekorzystnego wpływu strug powietrza przechodzących wokół skrzydeł oraz kadłuba.
Nietypowy układ sprawiał, że sylwetka F-4C była łatwa do rozpoznania nawet z dużej odległości.
Podwozie
F-4C posiadał trójpodporowe podwozie z kołem przednim.
Główne golenie chowały się w rejonie skrzydeł i kadłuba. Konstrukcja musiała wytrzymywać znaczną masę samolotu oraz obciążenia występujące podczas lądowania z dużą prędkością.
W porównaniu z wariantem marynarskim zastosowano rozwiązania lepiej odpowiadające działaniu z klasycznych baz lotniczych.
Kabina i załoga F-4C
Załoga F-4C składała się z dwóch osób. W przedniej kabinie siedział pilot, a w tylnej operator systemów uzbrojenia, określany w pierwszym okresie służby również jako oficer systemów radarowych.
Podział zadań był konieczny ze względu na złożoność obsługi radaru, systemów nawigacyjnych i uzbrojenia.
Rola pilota
Pilot odpowiadał przede wszystkim za:
- sterowanie samolotem,
- start i lądowanie,
- prowadzenie manewrów bojowych,
- wybór parametrów lotu,
- wykorzystanie części systemów uzbrojenia,
- koordynowanie działania całej załogi.
Podczas dynamicznej walki powietrznej pilot musiał jednocześnie kontrolować prędkość, wysokość, położenie przeciwnika, stan paliwa i zagrożenia ze strony innych samolotów oraz obrony przeciwlotniczej.
Rola operatora systemów uzbrojenia
Drugi członek załogi obsługiwał radar, wspierał nawigację i pomagał w wykrywaniu celów.
Mógł również ostrzegać pilota przed zagrożeniami nadlatującymi z tylnej półsfery. Widoczność z tylnej kabiny nie była jednak idealna, szczególnie we wczesnych wersjach Phantoma.
Skuteczność samolotu zależała od doskonałej współpracy obu lotników. Załoga musiała komunikować się szybko i precyzyjnie, zwłaszcza podczas przechwytywania celu albo ataku wykonywanego na małej wysokości.
Podwójne sterowanie
Jedną z istotnych cech F-4C było zastosowanie elementów sterowania również w tylnej kabinie.
Rozwiązanie różniło ten wariant od części wcześniejszych Phantomów marynarskich. Pozwalało drugiemu członkowi załogi przejąć kontrolę w sytuacji awaryjnej, choć możliwości sterowania z tylnego stanowiska mogły być ograniczone w porównaniu z pełnym wyposażeniem kabiny pilota.
Silniki General Electric J79
F-4C był napędzany przez dwa silniki turboodrzutowe General Electric J79 wyposażone w dopalacze.
J79 należał do najważniejszych amerykańskich silników lotniczych swojej epoki. Był stosowany również w innych samolotach naddźwiękowych, między innymi w Lockheedzie F-104 Starfighter.
Zasada działania dopalacza
Podczas normalnej pracy paliwo spalano w głównej komorze spalania silnika. Włączenie dopalacza powodowało wtryskiwanie dodatkowego paliwa do strumienia gorących gazów za turbiną.
Dodatkowe spalanie znacznie zwiększało ciąg, umożliwiając szybkie przyspieszanie, wznoszenie i osiąganie prędkości naddźwiękowej.
Dopalacz zużywał jednak ogromną ilość paliwa. Nie można było używać go przez cały lot bez drastycznego ograniczenia zasięgu.
Charakterystyczne zadymienie
Silniki J79 były znane z pozostawiania widocznej smugi dymu, szczególnie podczas pracy w określonych zakresach mocy bez dopalacza.
Dym ułatwiał przeciwnikowi dostrzeżenie Phantoma z dużej odległości. Załogi mogły ograniczać zadymienie poprzez odpowiednie ustawienie ciągu lub włączenie dopalacza, ale wiązało się to z większym zużyciem paliwa.
Charakterystyczna czarna smuga stała się jednym z najbardziej rozpoznawalnych elementów wizerunku F-4.
Osiągi zapewniane przez dwa silniki
Dwa J79 dawały F-4C bardzo dużą moc. Samolot mógł przekraczać dwukrotną prędkość dźwięku na dużej wysokości.
Duży ciąg był potrzebny nie tylko do osiągania wysokiej prędkości. Phantom był ciężką maszyną przenoszącą radar, dwóch członków załogi, znaczną ilość paliwa oraz duży ładunek uzbrojenia.
Dwa silniki zwiększały również szanse przetrwania w przypadku uszkodzenia jednej jednostki napędowej, choć trafienie albo awaria mogły prowadzić do pożaru i poważnych problemów z kontrolą maszyny.
Osiągi F-4C
F-4C należał do najszybszych samolotów bojowych swojej epoki. Jego maksymalna prędkość wynosiła około Mach 2,2 na dużej wysokości.
Dokładne osiągi zależały od masy, wysokości, temperatury, konfiguracji uzbrojenia, zbiorników paliwa i stanu technicznego samolotu.
Prędkość maksymalna
W sprzyjających warunkach F-4C mógł osiągać prędkość przekraczającą 2300 kilometrów na godzinę.
Tak wysoka prędkość była przydatna podczas przechwytywania celów, opuszczania zagrożonego obszaru oraz zajmowania korzystnej pozycji.
W realnych działaniach bojowych Phantom często latał wolniej, ponieważ podwieszone bomby, zbiorniki i pociski zwiększały opór aerodynamiczny.
Pułap
Pułap operacyjny F-4C przekraczał 18 tysięcy metrów.
Samolot mógł wykonywać misje zarówno na dużej wysokości, jak i bardzo nisko nad ziemią. Lot na małej wysokości utrudniał wykrycie przez radar, ale zwiększał ryzyko ostrzału z broni małokalibrowej, dział przeciwlotniczych oraz kolizji z terenem.
Zasięg
Zasięg zależał od profilu misji i wykorzystania zbiorników dodatkowych.
Phantom mógł przenosić paliwo w zbiornikach zewnętrznych oraz uzupełniać je podczas lotu. Tankowanie w powietrzu było szczególnie ważne w czasie długotrwałych operacji nad Azją Południowo-Wschodnią.
Używanie dopalacza i lot z dużą prędkością znacząco zwiększały zużycie paliwa. Zarządzanie zapasem paliwa było jednym z podstawowych zadań załogi.
Radar F-4C
Jednym z najważniejszych elementów wyposażenia F-4C był radar pokładowy.
Umożliwiał wykrywanie samolotów znajdujących się poza zasięgiem wzroku oraz naprowadzanie pocisków AIM-7 Sparrow. W teorii dawało to Phantomowi możliwość zniszczenia przeciwnika, zanim doszłoby do walki manewrowej.
Możliwości radaru
Radar mógł wyszukiwać cele znajdujące się przed samolotem i śledzić wybrany obiekt.
Jego skuteczność zależała od wielu czynników:
- wysokości lotu,
- wielkości celu,
- kierunku podejścia,
- zakłóceń,
- warunków atmosferycznych,
- odbić sygnału od powierzchni ziemi,
- doświadczenia operatora.
Wczesne radary miały trudności z wykrywaniem celów lecących nisko nad terenem. Sygnał odbity od ziemi mógł utrudniać odróżnienie samolotu przeciwnika od tła.
Ograniczenia identyfikacji
Możliwość wykrycia celu poza zasięgiem wzroku nie oznaczała automatycznie, że można było do niego wystrzelić pocisk.
Przepisy użycia uzbrojenia w Wietnamie często wymagały wizualnego potwierdzenia tożsamości samolotu. Miało to zapobiegać przypadkowemu zestrzeleniu własnej maszyny.
W praktyce ograniczało to jedną z największych teoretycznych zalet Phantoma. Załoga musiała zbliżyć się do przeciwnika, a walka przenosiła się na odległość, na której większe znaczenie miała manewrowość.
Uzbrojenie F-4C
F-4C był projektowany jako wielozadaniowy samolot zdolny do zwalczania celów powietrznych i naziemnych.
Mógł przenosić uzbrojenie na licznych punktach podwieszeń umieszczonych pod kadłubem oraz skrzydłami. Duży udźwig sprawił, że Phantom pełnił zadania myśliwca, eskorty, samolotu uderzeniowego i bombowego.
AIM-7 Sparrow
Podstawowym pociskiem średniego zasięgu był AIM-7 Sparrow.
Pociski przenoszono w częściowo zagłębionych wnękach pod kadłubem. Takie rozmieszczenie ograniczało opór aerodynamiczny w porównaniu z klasycznym podwieszeniem na osobnych belkach.
Sparrow był naprowadzany półaktywnie radarowo. Oznaczało to, że radar Phantoma musiał podświetlać cel podczas lotu pocisku.
Jeżeli załoga utraciła śledzenie albo samolot musiał gwałtownie manewrować, skuteczność ataku spadała.
AIM-9 Sidewinder
Do walki na mniejszej odległości F-4C przenosił pociski AIM-9 Sidewinder naprowadzane na źródło promieniowania podczerwonego.
Wczesne wersje Sidewindera najlepiej sprawdzały się podczas ataku od tyłu, gdy czujnik pocisku mógł wykryć gorące gazy wylotowe silnika przeciwnika.
Ograniczona czułość głowic naprowadzających oraz małe pole skutecznego użycia wymagały zajęcia odpowiedniej pozycji przed wystrzeleniem.
Bomby niekierowane
Phantom mógł przenosić różne rodzaje bomb ogólnego przeznaczenia.
F-4C był szeroko wykorzystywany do atakowania:
- mostów,
- lotnisk,
- magazynów,
- stanowisk artylerii przeciwlotniczej,
- dróg,
- linii kolejowych,
- zgrupowań wojsk,
- obiektów przemysłowych.
Konfiguracja uzbrojenia zależała od charakteru misji. Samolot mógł zabierać bomby o różnej masie, zbiorniki paliwa i pociski służące do samoobrony.
Przykładowy muzealny F-4C jest prezentowany z czterema pociskami AIM-7E, czterema AIM-9B oraz ośmioma bombami Mk 117 o masie 750 funtów każda.
Zasobniki z działkami
F-4C nie posiadał stałego działka pokładowego. Można było jednak podwieszać zewnętrzne zasobniki zawierające wielolufowe działko.
Rozwiązanie dawało możliwość ostrzeliwania celów powietrznych i naziemnych, lecz nie było idealne. Zasobnik zwiększał opór, zajmował punkt podwieszenia, a dokładność ognia mogła być niższa niż w przypadku działka zintegrowanego z konstrukcją.
Brak stałego uzbrojenia lufowego stał się jednym z najczęściej omawianych problemów wczesnych Phantomów.
Dlaczego F-4C nie miał działka
Projektanci Phantoma zakładali, że przyszłe walki powietrzne będą prowadzone przede wszystkim za pomocą kierowanych pocisków rakietowych.
Szybkość nowych samolotów rosła, a radar miał umożliwiać wykrywanie i atakowanie przeciwnika z dużej odległości. W tym środowisku klasyczne działko wydawało się przestarzałe.
Założenia epoki rakietowej
W latach pięćdziesiątych wielu planistów uważało, że walka manewrowa z okresu II wojny światowej straci znaczenie.
Myśliwiec miał działać jako część rozbudowanego systemu. Radar wykrywał cel, centrum dowodzenia kierowało samolotem, a pocisk rakietowy wykonywał atak.
W takich założeniach działko zwiększało masę i zajmowało miejsce, nie oferując wyraźnej korzyści.
Rzeczywistość wojny w Wietnamie
Wietnam pokazał, że założenia były zbyt optymistyczne.
Wymóg wizualnej identyfikacji celu zmniejszał możliwość atakowania z dużej odległości. Pociski nie zawsze działały prawidłowo, a niektóre nie mogły zostać użyte przy małej odległości lub niekorzystnym kącie.
Dochodziło do sytuacji, w których Phantom znajdował się blisko przeciwnika, ale nie mógł skutecznie użyć rakiet.
Wpływ doświadczeń bojowych
Doświadczenia F-4C i kolejnych wersji doprowadziły do zmian w szkoleniu, taktyce oraz konstrukcji samolotów.
Późniejszy F-4E otrzymał stałe, sześciolufowe działko M61 Vulcan umieszczone w wydłużonym nosie.
Działko wróciło również do większości późniejszych amerykańskich myśliwców. Nawet samoloty wyposażone w zaawansowane rakiety zachowały uzbrojenie lufowe jako środek walki na małej odległości oraz atakowania wybranych celów naziemnych.
F-4C w wojnie w Wietnamie
Wojna w Wietnamie była najważniejszym konfliktem w historii F-4C.
Phantomy wykonywały misje nad Wietnamem Północnym i Południowym, Laosem oraz innymi obszarami regionu. Pełniły zadania myśliwskie, eskortowe i uderzeniowe.
Pierwsze użycie bojowe
F-4C trafiły do Azji Południowo-Wschodniej w połowie lat sześćdziesiątych.
Pierwsze jednostki musiały szybko dostosować się do warunków znacznie różniących się od scenariuszy przewidywanych podczas projektowania maszyny.
Samoloty operowały w trudnym klimacie, przy wysokiej temperaturze i wilgotności. Załogi mierzyły się z rozbudowaną obroną przeciwlotniczą, rakietami ziemia–powietrze, myśliwcami MiG oraz ryzykiem błędów nawigacyjnych.
Misje eskortowe
Jednym z zadań F-4C była ochrona samolotów uderzeniowych, szczególnie F-105 Thunderchief.
F-105 przenosiły bomby do celów w Wietnamie Północnym. Phantomy miały wykrywać i odpierać ataki myśliwców przeciwnika.
Północnowietnamscy piloci starali się unikać długotrwałych starć. Często wykonywali szybki atak na formację bombową, a następnie próbowali wycofać się, zanim eskortujące Phantomy zdążyły skutecznie zareagować.
Misje bombowe
F-4C nie ograniczał się do roli myśliwca. Jego duży udźwig sprawił, że często sam przenosił bomby.
Phantomy atakowały ważne cele komunikacyjne, wojskowe i przemysłowe. Podczas takich misji musiały lecieć w zasięgu artylerii przeciwlotniczej i pocisków rakietowych.
Duża prędkość pomagała ograniczać czas przebywania nad zagrożonym terenem, ale nie gwarantowała bezpieczeństwa.
Operacja Rolling Thunder
F-4C uczestniczyły w operacji Rolling Thunder, czyli długotrwałej kampanii bombardowań Wietnamu Północnego prowadzonej w latach 1965–1968.
Cele operacji obejmowały ograniczenie zdolności przeciwnika do prowadzenia wojny, zniszczenie infrastruktury i wywarcie presji politycznej.
Trudne warunki prowadzenia działań
Załogi amerykańskie musiały działać w warunkach rozbudowanych ograniczeń politycznych.
Nie wszystkie cele mogły być atakowane, a trasy lotu i zasady użycia uzbrojenia były często szczegółowo określane. Przeciwnik mógł dzięki temu przewidywać niektóre schematy działań.
Obrona Wietnamu Północnego składała się z:
- licznych stanowisk artylerii przeciwlotniczej,
- ciężkich i lekkich karabinów maszynowych,
- pocisków rakietowych SA-2,
- sieci radarów,
- myśliwców MiG-17 i MiG-21,
- rozbudowanego systemu obserwacji i dowodzenia.
Straty Phantomów
F-4C były szybkie i wytrzymałe, ale nie były odporne na trafienia.
Część maszyn została zestrzelona przez pociski ziemia–powietrze, artylerię przeciwlotniczą i myśliwce przeciwnika. Inne utracono w wyniku awarii, wypadków i błędów podczas trudnych misji.
Załogi korzystały z foteli wyrzucanych, ale katapultowanie nad terytorium przeciwnika mogło zakończyć się śmiercią lub wieloletnią niewolą.
Jednym z pilotów F-4C zestrzelonych nad Wietnamem Północnym był Lee Ellis, który trafił do niewoli w listopadzie 1967 roku i spędził w niej ponad pięć lat.
F-4C w walce z MiG-ami
Najbardziej znanym przeciwnikiem F-4C były radzieckiej konstrukcji samoloty MiG-17 i MiG-21 używane przez lotnictwo Wietnamu Północnego.
MiG-17 był znacznie wolniejszy od Phantoma, ale dobrze radził sobie podczas ciasnych manewrów na mniejszych prędkościach. MiG-21 był nowocześniejszym myśliwcem naddźwiękowym, charakteryzującym się niewielką sylwetką i dobrą dynamiką.
F-4C kontra MiG-17
Na papierze F-4C posiadał ogromną przewagę nad MiG-17 pod względem prędkości, mocy silników, radaru i uzbrojenia kierowanego.
Podczas wolnej walki na małej wysokości MiG-17 mógł jednak wykonywać ciaśniejsze zakręty. Jeżeli Phantom pozwolił przeciwnikowi narzucić taki sposób walki, szybko tracił energię i znajdował się w niekorzystnej sytuacji.
Załogi F-4C powinny wykorzystywać przewagę prędkości, przyspieszenia i możliwości walki w płaszczyźnie pionowej.
F-4C kontra MiG-21
MiG-21 był trudniejszym przeciwnikiem ze względu na prędkość i niewielkie rozmiary.
Phantom posiadał lepszy radar i większy zapas paliwa, natomiast MiG mógł być trudny do zauważenia oraz śledzenia.
Wynik starcia zależał od sytuacji taktycznej, zaskoczenia, wyszkolenia pilotów i sprawności uzbrojenia.
Znaczenie kontroli energii
F-4C najlepiej radził sobie, gdy załoga utrzymywała dużą prędkość i unikała długotrwałego krążenia z lekkim przeciwnikiem.
Energia samolotu wynika z prędkości i wysokości. Pilot mógł zamieniać wysokość na prędkość podczas nurkowania albo prędkość na wysokość podczas wznoszenia.
Utrata energii czyniła ciężkiego Phantoma bardziej podatnym na atak.
Operacja Bolo
Jednym z najbardziej znanych epizodów bojowych związanych z F-4C była operacja Bolo, przeprowadzona 2 stycznia 1967 roku.
Jej głównym organizatorem był pułkownik Robin Olds, jeden z najbardziej znanych amerykańskich pilotów myśliwskich.
Na czym polegał plan
Północnowietnamskie MiG-i chętnie atakowały obciążone bombami samoloty F-105, ale często unikały spotkań z Phantomami.
Amerykanie przygotowali podstęp. F-4C miały naśladować zachowanie formacji F-105, wykorzystując podobne trasy, wysokości, szyki i sygnały elektroniczne.
Przeciwnik miał uznać, że wykrywa kolejną grupę bombową i wysłać przeciwko niej myśliwce.
Rezultat operacji
Gdy MiG-21 pojawiły się w rejonie walki, zamiast obciążonych bombami F-105 spotkały uzbrojone do walki powietrznej F-4C.
Operacja zakończyła się poważnymi stratami dla lotnictwa Wietnamu Północnego i stała się przykładem skutecznego wykorzystania dezinformacji, planowania oraz przewagi taktycznej.
Opis operacji wskazuje, że Phantomy imitowały F-105, tworząc rodzaj elektronicznego „konia trojańskiego”.
Robin Olds i F-4C
Robin Olds był doświadczonym pilotem, który odnosił zwycięstwa jeszcze podczas II wojny światowej.
W Wietnamie dowodził 8. Taktycznym Skrzydłem Myśliwskim i latał na F-4C. Jego przywództwo przyczyniło się do poprawy morale, taktyki oraz skuteczności jednostki.
Samoloty skrzydła zaczęto określać mianem „Wolfpack”, czyli wilczej watahy.
Skuteczność pocisków kierowanych
Wczesne doświadczenia bojowe F-4C pokazały, że rzeczywista skuteczność pocisków rakietowych była znacznie niższa od oczekiwanej.
Nie oznaczało to, że sama koncepcja była błędna. Problem wynikał z ograniczeń technologicznych, niewłaściwego sposobu użycia, warunków przechowywania i niedostatecznego szkolenia.
Problemy AIM-7 Sparrow
Sparrow wymagał utrzymania celu w wiązce radarowej.
Problemy mogły pojawić się, gdy:
- przeciwnik gwałtownie manewrował,
- radar tracił śledzenie,
- cel znajdował się na tle ziemi,
- odległość była zbyt mała,
- pocisk nie został prawidłowo przygotowany,
- układ elektroniczny zawiódł,
- zasady użycia uzbrojenia wymuszały niekorzystne podejście.
W warunkach poligonowych skuteczność wyglądała znacznie lepiej niż podczas chaotycznej walki.
Problemy AIM-9 Sidewinder
Wczesne Sidewindery miały ograniczone pole wykrywania.
Pocisk najlepiej było wystrzeliwać z tylnej półsfery celu, z odpowiedniej odległości i przy niewielkim kącie odchylenia.
Słońce, chmury, teren i inne źródła ciepła mogły zakłócać pracę czujnika.
Wnioski dla kolejnych generacji
Doświadczenia doprowadziły do modernizacji pocisków, poprawy niezawodności i rozwoju nowych głowic naprowadzających.
Zmieniono również szkolenie pilotów. Zaczęto większą wagę przykładać do realistycznych ćwiczeń walki powietrznej przeciwko samolotom odgrywającym rolę maszyn przeciwnika.
Wnioski te przyczyniły się do powstania programów szkoleniowych, które później uczyniły amerykańskie lotnictwo znacznie skuteczniejszym.
Manewrowość F-4C
F-4C często jest przedstawiany jako ciężki samolot, który nie nadawał się do walki manewrowej. Taka opinia jest tylko częściowo prawdziwa.
Phantom rzeczywiście był duży i ciężki. Nie powinien próbować walczyć z lekkim MiG-17 dokładnie w taki sposób, w jaki robiłby to mały myśliwiec.
Dysponował jednak bardzo dużym ciągiem, dobrą prędkością wznoszenia i możliwością wykonywania skutecznych manewrów energetycznych.
Zalety w walce
Najważniejsze zalety F-4C obejmowały:
- wysoką prędkość,
- bardzo dobre przyspieszenie,
- dużą moc dwóch silników,
- dobre osiągi na dużej wysokości,
- możliwość szybkiego oderwania się od przeciwnika,
- obecność drugiego członka załogi,
- radar i pociski średniego zasięgu.
Dobrze wyszkolona załoga mogła wykorzystać te cechy, aby przejąć inicjatywę.
Wady w walce
Do wad należały:
- duża masa,
- znaczne rozmiary,
- widoczne zadymienie silników,
- brak stałego działka,
- ograniczona widoczność z tylnej kabiny,
- skłonność do utraty energii w ciasnym zakręcie,
- niedoskonałość wczesnych pocisków i radaru.
Niektóre niekorzystne zachowania przy dużym kącie natarcia wymagały od pilota odpowiedniego wyszkolenia. Niewłaściwe użycie sterów mogło pogłębić problemy zamiast je rozwiązać.
Sterowanie i charakterystyka lotna
Phantom wymagał zdecydowanego, ale świadomego pilotowania.
Przy dużej prędkości był stabilną platformą do przenoszenia uzbrojenia. Podczas gwałtownych manewrów przy dużym kącie natarcia mógł jednak zachowywać się w sposób wymagający doświadczenia.
Znaczenie steru kierunku
W niektórych sytuacjach pilot musiał korzystać ze steru kierunku zamiast wykonywać typowy zakręt wyłącznie za pomocą lotek.
Wynikało to ze złożonego przepływu powietrza wokół skrzydeł i usterzenia.
Szkolenie musiało uwzględniać właściwe reakcje przy zbliżaniu się do granicznych parametrów lotu.
Przeciągnięcie i korkociąg
Ciężki samolot z szeroko rozstawionymi silnikami mógł wejść w niebezpieczny stan, jeżeli pilot utracił kontrolę przy małej prędkości i dużym kącie natarcia.
Wyprowadzenie wymagało znajomości procedur i odpowiedniej wysokości.
Załogi musiały unikać bezrefleksyjnego przeciągania manewru tylko po to, aby utrzymać przeciwnika w celowniku.
F-4C jako samolot uderzeniowy
Choć litera F wskazywała na myśliwiec, F-4C był bardzo skuteczną platformą do atakowania celów naziemnych.
Duży udźwig i mocne silniki pozwalały przenosić znaczny ładunek bomb. W praktyce Phantom wykonywał wiele zadań typowych dla samolotów myśliwsko-bombowych.
Ataki z lotu nurkowego
Jedną z metod było bombardowanie podczas nurkowania.
Pilot wprowadzał samolot w zniżanie pod określonym kątem, ustawiał cel i zwalniał bomby na odpowiedniej wysokości.
Metoda zapewniała większą dokładność niż zrzut z lotu poziomego, ale wystawiała samolot na ogień obrony przeciwlotniczej.
Bombardowanie z lotu poziomego
Bomby mogły być zrzucane również podczas lotu poziomego.
Dokładność zależała od wysokości, prędkości, wiatru, właściwego obliczenia momentu zrzutu oraz jakości systemów celowniczych.
Wczesne F-4C nie dysponowały możliwościami porównywalnymi z późniejszymi samolotami wyposażonymi w cyfrowe komputery i nowoczesne systemy optoelektroniczne.
Ataki na małej wysokości
Lot na małej wysokości ograniczał czas dostępny dla radarów przeciwnika.
Jednocześnie załoga była narażona na ostrzał z ogromnej liczby dział, karabinów maszynowych i broni ręcznej.
Duża prędkość pozostawiała bardzo mało czasu na identyfikację celu, ustawienie samolotu i reakcję na przeszkody terenowe.
System tankowania w powietrzu
F-4C został przystosowany do systemu tankowania stosowanego przez Siły Powietrzne USA.
Polegał on na umieszczeniu końcówki sztywnego przewodu tankującego w gnieździe znajdującym się na samolocie odbierającym paliwo.
Znaczenie tankowania
Tankowanie w powietrzu zwiększało promień działania i pozwalało samolotom dłużej oczekiwać na zadanie.
Podczas operacji nad Wietnamem Phantomy mogły pobierać paliwo przed wlotem nad obszar przeciwnika albo po wykonaniu misji.
Było to szczególnie ważne dla maszyn, które zużyły dużą część zapasu podczas walki lub musiały korzystać z dopalacza.
Trudność manewru
Pilot musiał utrzymywać bardzo precyzyjną pozycję za samolotem-cysterną.
Turbulencje, pogoda, noc i zmęczenie zwiększały trudność zadania. Operacja wymagała koncentracji, mimo że załoga mogła mieć za sobą intensywną walkę.
Wersja F-4C Wild Weasel
Niektóre samoloty F-4C zostały przystosowane do zwalczania nieprzyjacielskiej obrony przeciwlotniczej w ramach programu Wild Weasel.
Misje tego typu polegały na wykrywaniu radarów przeciwnika, prowokowaniu ich do pracy i atakowaniu stanowisk kierowania pociskami ziemia–powietrze.
Zagrożenie SA-2
Systemy SA-2 stały się poważnym zagrożeniem dla amerykańskiego lotnictwa.
Duże pociski mogły zwalczać samoloty na znacznych wysokościach. Stanowiska były wspierane przez radary wykrywania i naprowadzania.
Aby zniszczyć taki cel, załoga Wild Weasel często musiała celowo wejść w jego zasięg i skłonić operatorów do uruchomienia radaru.
Uzbrojenie przeciwradarowe
Samoloty mogły przenosić pociski naprowadzające się na emisję radaru.
Wczesne pociski przeciwradarowe miały ograniczenia, ale dawały możliwość atakowania źródła sygnału bez klasycznego celowania wzrokowego.
Załogi musiały szybko interpretować sygnały ostrzegawcze i ustalać położenie stanowiska.
Od F-4C do F-4G
Doświadczenia uzyskane podczas użytkowania F-4C w zadaniach Wild Weasel wpłynęły na rozwój wyspecjalizowanych wersji.
Najbardziej znaną stał się późniejszy F-4G Wild Weasel, zbudowany na bazie F-4E i wyposażony w rozbudowane systemy wykrywania radarów.
F-4G przenosił między innymi pociski AGM-45 Shrike i AGM-88 HARM oraz służył jeszcze podczas wojny w Zatoce Perskiej.
Różnice między F-4C a RF-4C
Oznaczenia F-4C i RF-4C są podobne, ale dotyczą samolotów przeznaczonych do innych zadań.
F-4C był myśliwcem i samolotem uderzeniowym.
RF-4C był wariantem rozpoznawczym.
RF-4C Phantom II
W RF-4C zmodyfikowano przednią część kadłuba. Zamiast standardowego radaru i typowego wyposażenia bojowego umieszczono kamery oraz czujniki przeznaczone do rozpoznania.
Samolot mógł wykonywać fotografie pionowe, ukośne i panoramiczne, działając w dzień albo w nocy.
Program RF-4C rozpoczęto na początku lat sześćdziesiątych, a pierwszy seryjny samolot wykonał lot w maju 1964 roku.
Uzbrojenie RF-4C
W typowej konfiguracji RF-4C nie wykonywał zadań ofensywnych i polegał na prędkości oraz taktyce pozwalającej uniknąć zagrożeń.
W późniejszym okresie część maszyn mogła przenosić Sidewindery do samoobrony.
F-4C a F-4D
F-4D był rozwinięciem wersji F-4C przeznaczonym dla Sił Powietrznych USA.
Zachował ogólną konstrukcję, silniki i podstawowy układ poprzednika, ale otrzymał zmodyfikowane wyposażenie elektroniczne i systemy uzbrojenia.
Ulepszona awionika
F-4D wyposażono w systemy mające zwiększyć skuteczność atakowania celów naziemnych i wykorzystania nowego uzbrojenia.
Zmiany obejmowały radar, układ kierowania ogniem oraz możliwość stosowania kolejnych typów uzbrojenia.
Wersja D była ważnym etapem między pierwszym Phantomem USAF a znacznie zmodyfikowanym F-4E.
Doświadczenia z F-4C
Wprowadzenie F-4D wynikało częściowo z wniosków uzyskanych podczas eksploatacji F-4C.
Wojna ujawniła potrzebę poprawy dokładności ataków, niezawodności elektroniki i współpracy systemów pokładowych.
F-4C a F-4E
F-4E był jedną z najważniejszych i najliczniej produkowanych wersji Phantoma.
Najbardziej widoczną różnicą było umieszczenie stałego działka M61 Vulcan w przedłużonej części dziobowej.
Powrót działka
Wnioski z walk w Wietnamie pokazały, że pociski rakietowe nie rozwiązują każdego problemu.
Zintegrowane działko zapewniało broń do walki na bardzo małej odległości i ostrzeliwania celów naziemnych.
Było dokładniejsze i wygodniejsze niż zewnętrzny zasobnik podwieszany pod wcześniejszymi wersjami.
Zmiany aerodynamiczne
Późniejsze F-4E otrzymywały również skrzydła z dodatkowymi elementami poprawiającymi manewrowość przy dużych kątach natarcia.
Modyfikacja zwiększała możliwości w walce manewrowej, choć mogła nieznacznie wpływać na inne parametry, takie jak prędkość maksymalna.
Znaczenie F-4C
F-4E był bardziej dojrzałą konstrukcją, ale nie powstałby w takiej formie bez doświadczeń zebranych podczas użytkowania F-4C.
Pierwszy wariant USAF ujawnił mocne strony Phantoma i wskazał obszary wymagające poprawy.
F-4C a F-4B
F-4B był marynarskim poprzednikiem F-4C.
Obie wersje miały podobną sylwetkę, uzbrojenie rakietowe i ogólny układ konstrukcyjny. Różniły się wyposażeniem, podwoziem oraz rozwiązaniami wynikającymi z wymagań konkretnego rodzaju sił zbrojnych.
Służba na lotniskowcach
F-4B był przystosowany do startu z użyciem katapulty i lądowania z wykorzystaniem lin hamujących.
Musiał mieć odpowiednio wzmocnione elementy oraz wyposażenie pokładowe zgodne ze standardami marynarki.
F-4C działał przede wszystkim z baz lądowych, choć zachował część rozwiązań wywodzących się z wersji pokładowej.
System tankowania
Marynarka wykorzystywała system z elastycznym przewodem i sondą wysuwaną z samolotu.
USAF stosowały sztywny przewód opuszczany z cysterny do gniazda na samolocie odbierającym paliwo.
F-4C został dostosowany do systemu Sił Powietrznych.
Produkcja F-4C
F-4C był produkowany w latach sześćdziesiątych i stał się ważnym elementem rosnącej floty Phantomów należącej do USAF.
Łącznie powstało kilkaset egzemplarzy tej wersji. Najczęściej podawana liczba wynosi 583 wyprodukowane F-4C.
Była to znacząca seria, choć późniejsze F-4D i F-4E również powstawały w dużych ilościach.
Produkcja całej rodziny
Produkcja wszystkich odmian Phantom II zakończyła się w 1979 roku po zbudowaniu ponad pięciu tysięcy egzemplarzy.
Ponad 2600 trafiło do Sił Powietrznych USA, około 1200 do Marynarki Wojennej i Korpusu Piechoty Morskiej, a pozostałe zostały wyprodukowane dla innych państw.
Skala produkcji uczyniła Phantoma jednym z najważniejszych zachodnich samolotów bojowych okresu zimnej wojny.
Eksploatacja po wojnie w Wietnamie
Po zakończeniu najbardziej intensywnego okresu działań w Wietnamie F-4C nadal pozostawały w służbie.
Z czasem w jednostkach pierwszej linii zastępowały je nowsze odmiany Phantoma oraz samoloty kolejnej generacji.
Air National Guard
Wiele starszych F-4C trafiło do jednostek Gwardii Narodowej.
Pozwalało to wycofywać je z najbardziej wymagających zadań, a jednocześnie nadal wykorzystywać jako wartościowe samoloty obrony powietrznej i wsparcia.
Jednostki Air National Guard użytkowały Phantomy przez wiele lat, stopniowo zastępując je między innymi F-16.
Szkolenie
Starsze F-4C mogły służyć do szkolenia załóg i personelu naziemnego.
Obsługa Phantoma wymagała rozbudowanej infrastruktury, doświadczenia mechaników oraz dostępu do części zamiennych.
W miarę starzenia się floty koszty utrzymania rosły.
Wycofanie F-4C
F-4C stopniowo znikały z jednostek operacyjnych w wyniku zużycia konstrukcji i pojawienia się nowocześniejszych samolotów.
Nowe myśliwce, takie jak F-15 Eagle i F-16 Fighting Falcon, oferowały lepszą manewrowość, nowocześniejszą awionikę, mniejsze zużycie paliwa i łatwiejszą obsługę.
Koniec służby liniowej
Ostatnie F-4C w amerykańskich jednostkach zostały wycofane przed końcem XX wieku.
Część maszyn trafiła do muzeów, na ekspozycje przy bazach oraz do ośrodków szkoleniowych.
Niektóre Phantomy innych wersji przekształcano w bezzałogowe cele powietrzne QF-4, używane do testowania uzbrojenia i szkolenia.
QF-4
QF-4 mógł wykonywać lot z pilotem lub bezzałogowo.
W roli celu pozwalał realistycznie sprawdzać działanie radarów, systemów obrony i pocisków rakietowych.
Według danych USAF QF-4 zachowywał możliwość osiągania około Mach 2 i pułapu około 18 tysięcy metrów.
Obsługa techniczna F-4C
F-4C był skomplikowanym samolotem wymagającym pracy licznego personelu naziemnego.
Dwa silniki, radar, układy hydrauliczne, instalacje elektryczne, uzbrojenie i fotele wyrzucane wymagały regularnych kontroli.
Praca mechaników
Przed każdym lotem sprawdzano między innymi:
- stan silników,
- szczelność instalacji,
- powierzchnie sterowe,
- koła i hamulce,
- systemy katapultowania,
- radar i awionikę,
- podwieszone uzbrojenie,
- poziom paliwa i płynów eksploatacyjnych.
Po powrocie z misji oceniano również ewentualne uszkodzenia od odłamków i pocisków.
Wymiana silników
Silniki J79 można było wymontować w celu przeprowadzenia naprawy albo przeglądu.
Operacja wymagała odpowiedniego wyposażenia i dobrze wyszkolonego zespołu. W warunkach intensywnych działań tempo obsługi miało bezpośredni wpływ na liczbę samolotów gotowych do lotu.
Zużycie konstrukcji
Loty na małej wysokości, gwałtowne manewry i przenoszenie ciężkiego uzbrojenia powodowały zmęczenie metalowej konstrukcji.
Każdy egzemplarz miał określony resurs, a jego stan musiał być regularnie kontrolowany.
Starzenie się przewodów, uszczelek i elektroniki z czasem zwiększało koszt utrzymania samolotu.
F-4C jako produkt epoki zimnej wojny
Phantom był konstrukcją głęboko zakorzenioną w realiach zimnej wojny.
Powstał w czasie, gdy Stany Zjednoczone i Związek Radziecki rozwijały szybkie bombowce, broń jądrową, radary oraz pociski kierowane.
Uniwersalny samolot bojowy
F-4C miał wykonywać szeroki zakres zadań:
- przechwytywanie,
- zdobywanie przewagi powietrznej,
- eskorta,
- bombardowanie,
- ataki taktyczne,
- zwalczanie obrony przeciwlotniczej,
- rozpoznanie w wariantach specjalistycznych.
Uniwersalność była jego największą zaletą. Ten sam podstawowy płatowiec mógł być dostosowywany do potrzeb różnych jednostek.
Cena uniwersalności
Samolot wielozadaniowy zawsze stanowi kompromis.
F-4C był większy i cięższy niż wyspecjalizowany lekki myśliwiec. Wymagał dwóch silników i dwuosobowej załogi.
W zamian oferował radar, duży zasięg, znaczny udźwig oraz zdolność realizowania misji, które wcześniej wymagały kilku różnych typów maszyn.
Wpływ F-4C na rozwój taktyki lotniczej
Doświadczenia zdobyte na F-4C wpłynęły na całe pokolenia amerykańskich pilotów.
Wietnam pokazał, że technologia nie może zastąpić właściwego wyszkolenia. Zaawansowany radar i pociski nie gwarantują zwycięstwa, jeżeli załoga nie potrafi wykorzystać ich w rzeczywistych warunkach.
Realistyczne szkolenie
Po analizie wyników walk zwiększono nacisk na szkolenie w starciach z samolotami o odmiennych osiągach.
Piloci uczyli się rozpoznawać mocne i słabe strony własnej maszyny oraz przeciwnika.
Rozwijano programy, w których instruktorzy stosowali taktykę charakterystyczną dla potencjalnego wroga.
Współpraca załogi
F-4C pokazał znaczenie podziału zadań w dwuosobowym samolocie.
Operator systemów nie był jedynie pasażerem. Prawidłowa obsługa radaru, obserwowanie przestrzeni i przekazywanie ostrzeżeń mogły zdecydować o wyniku walki.
Model dwuosobowej załogi został później rozwinięty w wielu samolotach uderzeniowych i wielozadaniowych.
Powrót do walki manewrowej
Wnioski z Wietnamu przyczyniły się do ponownego docenienia manewrowości i uzbrojenia lufowego.
Projektując kolejne generacje myśliwców, zwracano uwagę nie tylko na prędkość maksymalną i zasięg radaru, ale również na stosunek ciągu do masy, widoczność z kabiny, zdolność do ciasnych manewrów i ergonomię.
F-4C a narodziny nowoczesnego myśliwca wielozadaniowego
Współczesne samoloty wielozadaniowe mają wykonywać misje powietrze–powietrze i powietrze–ziemia podczas jednego lotu.
F-4C był jednym z najważniejszych poprzedników tej koncepcji.
Wielozadaniowość w praktyce
Phantom mógł wystartować z bombami, zbiornikami paliwa i pociskami powietrze–powietrze.
Po zaatakowaniu celu naziemnego nadal posiadał możliwość obrony przed myśliwcami.
Taka elastyczność pozwalała dowódcom dostosowywać misje do zmieniającej się sytuacji.
Ograniczenia analogowej epoki
Przełączanie między zadaniami nie było tak proste jak w nowoczesnych samolotach wyposażonych w cyfrowe wyświetlacze i zintegrowane komputery.
Załoga korzystała z wielu analogowych wskaźników, przełączników i osobnych systemów.
Mimo to F-4C oferował niezwykle szerokie możliwości jak na połowę lat sześćdziesiątych.

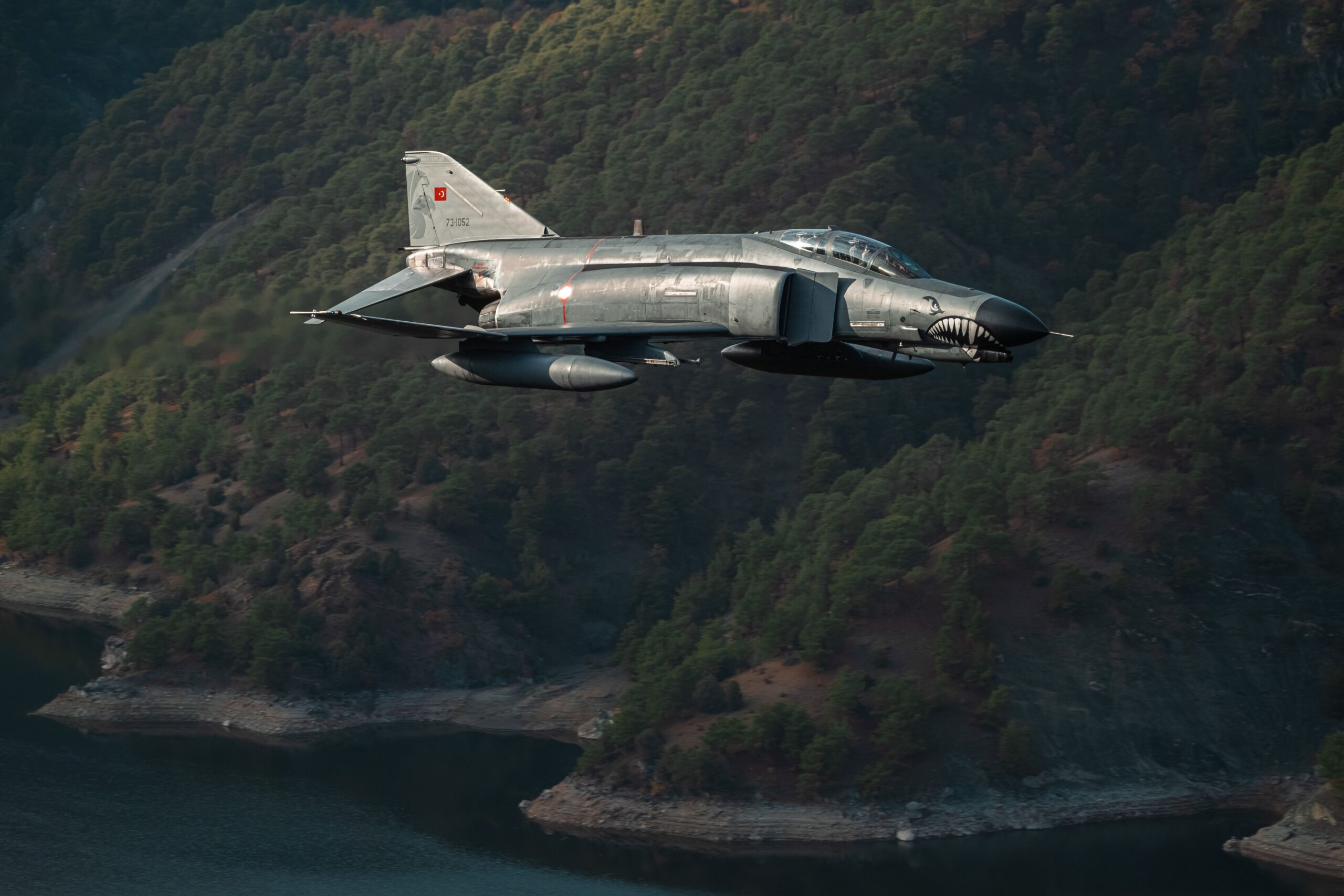

Sylwetka F-4C
F-4C trudno pomylić z innym samolotem.
Charakterystyczne cechy obejmowały:
- duży, masywny kadłub,
- dwa silniki,
- szeroko rozstawione wloty powietrza,
- uniesione końcówki skrzydeł,
- opuszczone usterzenie poziome,
- długą dwuosobową kabinę,
- cztery wnęki na pociski Sparrow pod kadłubem,
- dużą stateczność pionową.
Nietypowy wygląd był wynikiem wymagań aerodynamicznych, konstrukcyjnych i pokładowego pochodzenia projektu.
Dlaczego końcówki skrzydeł są uniesione
Uniesione zewnętrzne części skrzydeł pomagały osiągnąć wymaganą stateczność poprzeczną.
Zamiast budowania całego skrzydła pod jednym kątem zastosowano charakterystyczne załamanie.
Rozwiązanie pozwoliło połączyć wymagania aerodynamiczne z ograniczeniami konstrukcyjnymi.
Dlaczego stateczniki są opuszczone
Ujemny wznios usterzenia poziomego ograniczał wpływ zakłóconego przepływu za skrzydłami i pomagał zachować kontrolę w różnych fazach lotu.
Element stał się wizualnym znakiem rozpoznawczym całej rodziny Phantom II.
Malowanie F-4C
F-4C pojawiały się w kilku charakterystycznych schematach malowania.
Pierwsze samoloty mogły posiadać naturalny metaliczny wygląd lub jasne powierzchnie charakterystyczne dla wczesnego okresu zimnej wojny.
Podczas wojny w Wietnamie wprowadzono kamuflaż złożony z odcieni zieleni i brązu oraz jasnego spodu.
Kamuflaż południowo-wschodnioazjatycki
Schemat określany jako Southeast Asia camouflage miał utrudniać wykrycie samolotu na tle lasów i terenu.
Górne oraz boczne powierzchnie pokrywano plamami w różnych odcieniach zieleni i brązu. Spód początkowo często pozostawał jasny.
W późniejszych okresach część maszyn otrzymywała inne warianty malowania, zależnie od jednostki i zadania.
Oznaczenia zwycięstw
Samoloty, których załogi odniosły zwycięstwa powietrzne, mogły otrzymywać symbole czerwonych gwiazd.
Malowano je w pobliżu kabiny jako oznaczenia zestrzeleń samolotów przeciwnika.
Takie znaki pozwalały utrwalać historię konkretnego egzemplarza i budowały prestiż jednostki.
F-4C w muzeach
Po wycofaniu ze służby wiele F-4C zachowano w muzeach i na ekspozycjach.
Samoloty można oglądać między innymi w Stanach Zjednoczonych, przy dawnych bazach oraz w placówkach poświęconych historii lotnictwa wojskowego.
Muzealny F-4C w Dayton
National Museum of the United States Air Force prezentuje F-4C związany z działaniami w Wietnamie.
Ekspozycja pozwala zobaczyć rozmiary samolotu, układ uzbrojenia i charakterystyczny kamuflaż.
Muzeum podkreśla, że F-4C był pierwszą wersją Phantoma używaną przez Siły Powietrzne USA.
Znaczenie zachowanych egzemplarzy
Oryginalny samolot przekazuje informacje, których nie oddaje fotografia.
Zwiedzający mogą zobaczyć wysokość podwozia, rozmiar wlotów powietrza, szerokość kadłuba i skomplikowaną konstrukcję podwieszeń.
Egzemplarze muzealne są również źródłem wiedzy dla historyków, modelarzy i konserwatorów.
F-4C w modelarstwie
F-4C jest popularnym tematem modeli plastikowych, kartonowych i zdalnie sterowanych.
Bogata historia jednostek oraz duża liczba schematów malowania pozwalają odtworzyć konkretny samolot z wybranego okresu.
Najpopularniejsze skale
Modele F-4C występują między innymi w skalach:
- 1:144,
- 1:72,
- 1:48,
- 1:32.
Skala 1:72 pozwala zbudować model o rozsądnych rozmiarach. Skala 1:48 oferuje większą liczbę detali, a 1:32 umożliwia bardzo dokładne odwzorowanie kabiny, podwozia i uzbrojenia.
Na co zwrócić uwagę
Budując model F-4C, należy pamiętać o różnicach między poszczególnymi odmianami Phantoma.
Znaczenie mają:
- kształt nosa,
- szerokość kół i skrzydeł,
- rodzaj dysz silników,
- anteny,
- wyposażenie kabiny,
- typ usterzenia,
- konfiguracja uzbrojenia,
- schemat malowania odpowiadający konkretnemu okresowi.
Zastosowanie elementów charakterystycznych dla F-4E albo F-4J może sprawić, że model nie będzie prawidłowo przedstawiał wersji C.
F-4C w kulturze popularnej
Phantom II pojawia się w filmach, serialach, grach komputerowych, książkach i komiksach związanych z lotnictwem.
Nie zawsze prezentowana maszyna jest dokładnie wersją F-4C. Poszczególne odmiany są do siebie podobne, dlatego twórcy często używają ogólnej nazwy F-4 Phantom.
Gry lotnicze
F-4C występuje w symulatorach i grach umożliwiających prowadzenie walk powietrznych.
Wirtualny model powinien odtwarzać:
- wysoką prędkość,
- dużą masę,
- możliwości radaru,
- ograniczenia wczesnych pocisków,
- brak stałego działka,
- konieczność zarządzania energią.
Realistyczne odwzorowanie pokazuje, że skuteczne pilotowanie Phantoma wymaga innej taktyki niż używanie lekkiego myśliwca.
Literatura wspomnieniowa
Wielu pilotów i operatorów systemów opisywało swoje doświadczenia z F-4C.
Wspomnienia pokazują nie tylko techniczne możliwości samolotu, ale również stres, zmęczenie i odpowiedzialność towarzyszące misjom bojowym.
Za statystykami kryją się historie załóg, które musiały działać w warunkach ciągłego zagrożenia.
Czy F-4C był dobrym myśliwcem
Ocena F-4C zależy od przyjętych kryteriów.
Jako szybka, ciężka platforma radarowa i wielozadaniowy samolot uderzeniowy był konstrukcją niezwykle nowoczesną. Mógł przenosić znaczny ładunek, działać na dużych odległościach i osiągać prędkość ponad Mach 2.
Jako samolot przeznaczony do krótkiego pojedynku manewrowego miał ograniczenia, szczególnie w rękach załogi próbującej walczyć według zasad właściwych dla lżejszego myśliwca.
Największe zalety
Do podstawowych zalet F-4C należały:
- bardzo duża prędkość,
- potężny ciąg dwóch silników,
- nowoczesny radar,
- pociski średniego i krótkiego zasięgu,
- duży udźwig,
- możliwość tankowania w powietrzu,
- dwuosobowa załoga,
- zdolność wykonywania wielu typów misji,
- solidna konstrukcja.
Największe wady
Najczęściej wskazywane wady to:
- brak stałego działka,
- duża masa,
- znaczne zużycie paliwa,
- dymiące silniki,
- ograniczenia radaru na tle ziemi,
- niedoskonałość wczesnych pocisków,
- duże wymagania obsługowe,
- gorsza zdolność do ciasnych zakrętów niż w przypadku lekkich MiG-ów.
Wiele wad nie wynikało wyłącznie z konstrukcji samolotu. Były one także rezultatem doktryny, technologii dostępnej w danym okresie i sposobu szkolenia.
Dlaczego F-4C był przełomowy
F-4C był przełomowy, ponieważ połączył cechy kilku wcześniejszych klas samolotów.
Miał prędkość myśliwca przechwytującego, radar maszyny działającej w każdych warunkach pogodowych i udźwig zbliżony do samolotów bombowych.
Jeden samolot, wiele zadań
Wcześniejsze lotnictwo często wykorzystywało osobne typy do:
- przechwytywania,
- walki manewrowej,
- bombardowania,
- atakowania celów taktycznych,
- rozpoznania.
Rodzina Phantom II pokazała, że jedna konstrukcja może zostać przystosowana do większości tych zadań.
Wspólna konstrukcja dla kilku rodzajów sił zbrojnych
F-4 był użytkowany przez Marynarkę Wojenną, Korpus Piechoty Morskiej i Siły Powietrzne Stanów Zjednoczonych.
Było to wyjątkowe osiągnięcie, ponieważ każdy z tych rodzajów sił zbrojnych posiadał własne wymagania, kulturę operacyjną i infrastrukturę.
F-4C udowodnił, że konstrukcja wywodząca się z lotnictwa pokładowego może stać się podstawowym samolotem bojowym USAF.
Znaczenie F-4C dla późniejszych samolotów
Doświadczenia Phantoma są widoczne w późniejszych projektach amerykańskich.
Nie oznacza to, że kolejne maszyny bezpośrednio kopiowały F-4C. Projektanci wykorzystywali jednak wnioski dotyczące radarów, uzbrojenia, ergonomii i walki manewrowej.
F-15 Eagle
F-15 został zaprojektowany przede wszystkim do zdobywania przewagi powietrznej.
Otrzymał znakomity stosunek ciągu do masy, dobrą widoczność z kabiny, nowoczesny radar, pociski kierowane i stałe działko.
W wielu aspektach odpowiadał na ograniczenia ujawnione podczas walk Phantomów w Wietnamie.
F-16 Fighting Falcon
F-16 reprezentował ideę lżejszego i bardzo manewrowego myśliwca.
Projekt skupiał się na osiągach w walce, ergonomii i wysokiej wartości stosunku ciągu do masy.
Jednocześnie późniejsze wersje stały się pełnoprawnymi samolotami wielozadaniowymi, kontynuując ideę elastyczności znaną z Phantoma.
F-14 Tomcat
F-14, przeznaczony dla marynarki, zachował dwuosobową załogę, duży radar i możliwość zwalczania celów z dużej odległości.
Był jednak znacznie bardziej zaawansowany aerodynamicznie i elektronicznie.
Stanowił rozwinięcie koncepcji ciężkiego pokładowego myśliwca przechwytującego, od której zaczęła się historia Phantoma.
F-4C jako symbol przejściowej epoki
F-4C powstał na granicy dwóch sposobów prowadzenia walki.
Z jednej strony reprezentował wiarę w rakiety, radary i ogromną prędkość. Z drugiej musiał walczyć w realiach, w których nadal liczyły się obserwacja wzrokowa, szybki refleks i umiejętność wykonania właściwego manewru.
Technologia wyprzedzająca procedury
Radar umożliwiał wykrywanie celu poza zasięgiem wzroku, ale przepisy często nie pozwalały na natychmiastowe otwarcie ognia.
Pociski miały niszczyć samoloty z dużej odległości, ale ich niezawodność nie odpowiadała optymistycznym przewidywaniom.
F-4C pokazał, że technologia musi być rozwijana równolegle z procedurami, identyfikacją celów i szkoleniem.
Stare i nowe formy walki
Załoga korzystała z radaru i kierowanych pocisków, a jednocześnie musiała patrzeć przez osłonę kabiny, śledzić smugi dymu i manewrować jak piloci wcześniejszych generacji.
W jednym samolocie spotykały się doświadczenia II wojny światowej i zapowiedź współczesnej walki sieciowej.
Najważniejsze dane techniczne F-4C
Dane mogą nieznacznie różnić się w zależności od źródła, konfiguracji i sposobu pomiaru.
Podstawowe parametry F-4C przedstawiają się następująco:
Załoga: 2 osobyDługość: około 19,2 metraRozpiętość skrzydeł: około 11,7 metraWysokość: około 5 metrówNapęd: 2 silniki turboodrzutowe General Electric J79 z dopalaczemPrędkość maksymalna: około Mach 2,2Pułap: około 18 tysięcy metrówUzbrojenie powietrze–powietrze: AIM-7 Sparrow i AIM-9 SidewinderUzbrojenie powietrze–ziemia: różne typy bomb i uzbrojenia podwieszanegoStałe działko: brak
Parametry nie oddają pełnych możliwości samolotu. W praktyce osiągi zależały od masy startowej, paliwa, podwieszeń, temperatury i wysokości.
F-4C i bezpieczeństwo załogi
Phantom był wyposażony w fotele wyrzucane dla obu członków załogi.
Katapultowanie stanowiło ostatnią możliwość ratunku w przypadku pożaru, utraty kontroli, trafienia albo awarii uniemożliwiającej bezpieczny powrót.
Sekwencja katapultowania
W dwuosobowym samolocie trzeba było zapobiec zderzeniu foteli oraz członków załogi.
System uruchamiał odpowiednią sekwencję, w której kabiny były opuszczane w określonej kolejności.
Skuteczność zależała od wysokości, prędkości, położenia samolotu i sprawności urządzeń.
Katapultowanie nad terytorium przeciwnika
Opuszczenie uszkodzonego samolotu nie kończyło zagrożenia.
Lotnicy mogli zostać ranni podczas katapultowania, lądowania na spadochronie albo próby ukrycia się.
Rozpoczynano operacje poszukiwawczo-ratownicze, ale dotarcie do załogi na silnie bronionym terenie było bardzo trudne.
F-4C w ocenie pilotów
Opinie pilotów na temat Phantoma często łączą podziw i respekt.
Samolot oferował ogromną moc, ale wymagał właściwego traktowania. Nie był lekki ani delikatny, lecz potrafił osiągać imponujące wyniki w rękach doświadczonej załogi.
Moc i przyspieszenie
Piloci cenili dwa silniki J79 i możliwość szybkiego zwiększenia prędkości.
Dopalacz pozwalał odzyskać energię albo oderwać się od przeciwnika.
Widok i dźwięk Phantoma startującego z pełnym dopalaniem należały do najbardziej charakterystycznych obrazów lotnictwa zimnej wojny.
Wymagająca eksploatacja
Załoga musiała stale kontrolować paliwo.
Duże zużycie i konieczność używania dopalacza podczas walki mogły szybko zmienić sytuację. Samolot posiadający przewagę nad przeciwnikiem po kilku minutach mógł zostać zmuszony do wycofania z powodu niskiego poziomu paliwa.
F-4C jako legenda lotnictwa
F-4C nie był najdoskonalszą wersją Phantoma, ale zajmuje szczególne miejsce w historii.
To właśnie on wprowadził tę konstrukcję do szerokiego użycia w Siłach Powietrznych USA i uczestniczył w najtrudniejszych doświadczeniach pierwszego okresu wojny powietrznej nad Wietnamem.
Samolot, który uczył
F-4C ujawnił błędy doktryny zakładającej całkowite odejście od działka i walki na małej odległości.
Pokazał konieczność realistycznego szkolenia oraz ciągłego doskonalenia pocisków.
Jednocześnie potwierdził wartość radaru, dwuosobowej załogi, tankowania w powietrzu i wielozadaniowości.
Fundament rozwoju całej rodziny
Na podstawie doświadczeń F-4C rozwijano kolejne wersje przeznaczone do walki, bombardowania, rozpoznania i zwalczania radarów.
Phantom służył w wielu państwach i pozostawał w użyciu przez dziesięciolecia.
Niektóre zagraniczne wersje poddawano daleko idącym modernizacjom obejmującym nową awionikę, radary i uzbrojenie.
Dlaczego hasło F 4C nadal jest wyszukiwane
Zainteresowanie F-4C nie ogranicza się do zawodowych historyków lotnictwa.
Samolot przyciąga modelarzy, graczy, miłośników militariów, konstruktorów i osoby badające historię wojny w Wietnamie.
Fraza „f 4c” może być wyszukiwana w celu znalezienia:
- danych technicznych,
- historii samolotu,
- porównania z F-4E,
- informacji o uzbrojeniu,
- zdjęć kabiny,
- schematów malowania,
- modeli plastikowych,
- materiałów dotyczących walk z MiG-ami,
- instrukcji do symulatora,
- historii konkretnych jednostek.
F-4C pozostaje interesujący, ponieważ łączy imponujące osiągi z fascynującą historią przemian w lotnictwie wojskowym.
F 4C Phantom II jako świadectwo swojej epoki
F 4C był jednym z najważniejszych amerykańskich samolotów bojowych lat sześćdziesiątych XX wieku. Stanowił pierwszą wersję Phantoma II przeznaczoną dla Sił Powietrznych USA, a jego pierwszy lot odbył się w maju 1963 roku. Niedługo później maszyny rozpoczęły służbę w jednostkach liniowych i zostały wysłane do Azji Południowo-Wschodniej.
F-4C oferował prędkość przekraczającą Mach 2, radar, dwuosobową załogę i możliwość przenoszenia pocisków AIM-7 Sparrow oraz AIM-9 Sidewinder. Mógł również zabierać znaczny ładunek bomb, dzięki czemu był zarówno myśliwcem, jak i skutecznym samolotem uderzeniowym.
Jego największą słabością był brak stałego działka, wynikający z przekonania, że przyszłe walki zostaną całkowicie zdominowane przez pociski kierowane. Wojna w Wietnamie zweryfikowała ten pogląd. Załogi często musiały walczyć na małej odległości, a ówczesne rakiety nie zawsze działały zgodnie z oczekiwaniami.
Niepowodzenia nie przekreśliły wartości konstrukcji. Przeciwnie, dostarczyły niezwykle ważnych doświadczeń. Na ich podstawie poprawiano pociski, radary, szkolenie i taktykę. Późniejsze odmiany Phantoma otrzymały bardziej zaawansowaną awionikę, a F-4E został wyposażony w stałe działko M61 Vulcan.
F-4C odegrał kluczową rolę podczas operacji Rolling Thunder i w walkach z północnowietnamskimi MiG-ami. Phantomy uczestniczyły także w słynnej operacji Bolo, podczas której samoloty USAF zastosowały podstęp, udając formację bombowych F-105 i wciągając MiG-21 w przygotowaną pułapkę.
Historia F-4C pokazuje, że skuteczny samolot bojowy jest wynikiem połączenia konstrukcji, uzbrojenia, wyszkolenia, taktyki i współpracy załogi. Nawet bardzo szybka i nowoczesna maszyna nie może w pełni wykorzystać swoich możliwości, jeżeli doktryna nie odpowiada realnym warunkom walki.
F-4C Phantom II nie był konstrukcją idealną. Był jednak potężny, wszechstronny i niezwykle rozwojowy. Stał się pierwszym rozdziałem długiej historii Phantomów w Siłach Powietrznych Stanów Zjednoczonych oraz jednym z samolotów, które ukształtowały nowoczesne podejście do walki powietrznej i misji wielozadaniowych.
