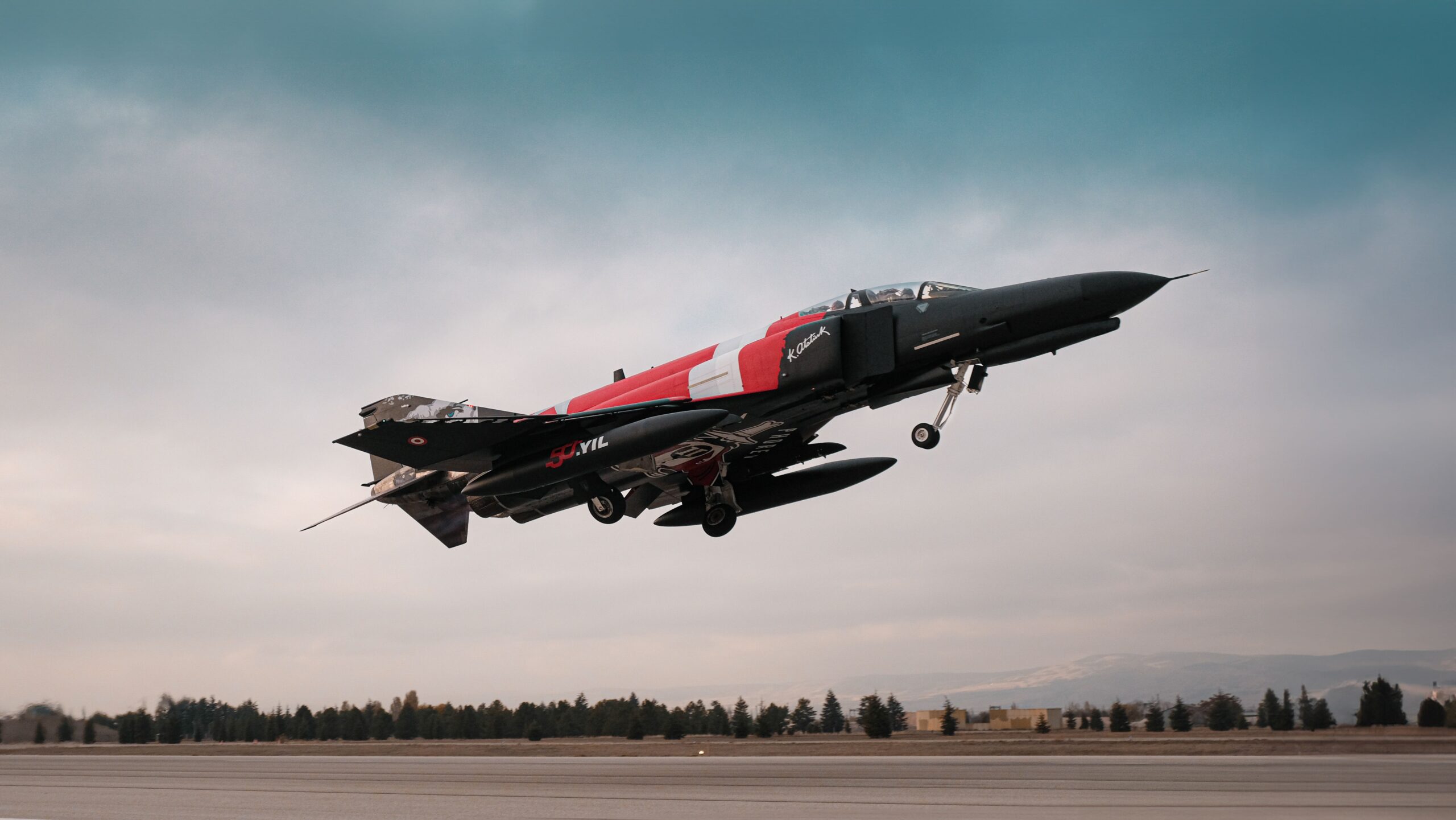

F4 E Phantom, znany właściwie jako McDonnell Douglas F-4E Phantom II, był jedną z najważniejszych, najliczniej produkowanych i najbardziej wszechstronnych odmian słynnego amerykańskiego samolotu bojowego F-4 Phantom II. Maszyna powstała jako rozwinięcie wcześniejszych wersji używanych przez marynarkę wojenną i siły powietrzne Stanów Zjednoczonych, ale otrzymała zmiany, które w dużym stopniu odpowiadały na doświadczenia wyniesione z wojny w Wietnamie. Najbardziej charakterystyczną modyfikacją było zamontowanie w wydłużonym nosie stałego, sześciolufowego działka M61A1 Vulcan kalibru 20 mm.
Wprowadzenie działka nie było drobnym dodatkiem. Stanowiło symbol odejścia od wcześniejszego przekonania, że współczesne walki powietrzne będą prowadzone niemal wyłącznie za pomocą kierowanych pocisków rakietowych. Rzeczywistość pokazała, że szybkie, ciężkie myśliwce nadal mogą znaleźć się bardzo blisko przeciwnika, a możliwość użycia broni lufowej bywa decydująca.
F4 E Phantom stał się podstawową wersją Phantoma przeznaczoną dla baz lądowych. Był używany przez United States Air Force oraz liczne państwa sojusznicze. Służył jako myśliwiec przewagi powietrznej, samolot przechwytujący, maszyna uderzeniowa, nosiciel uzbrojenia precyzyjnego, platforma rozpoznawcza i samolot szkolny. W wielu krajach pozostawał w użyciu przez kilkadziesiąt lat, przechodząc kolejne modernizacje radarów, awioniki, uzbrojenia i systemów samoobrony.
F-4E nie był samolotem subtelnym. Miał dużą sylwetkę, dwa potężne silniki, charakterystycznie załamane skrzydła, masywny kadłub i ogromny udźwig. Nie był także lekki ani szczególnie ekonomiczny. Jego siła wynikała z połączenia prędkości, mocy, wytrzymałości, wszechstronności oraz możliwości dostosowania do bardzo różnych zadań.
Czym był F4 E Phantom
F4 E Phantom był dwumiejscowym, dwusilnikowym, naddźwiękowym samolotem wielozadaniowym zaprojektowanym dla amerykańskich sił powietrznych. Stanowił rozwinięcie wcześniejszych odmian F-4C i F-4D, które z kolei wywodziły się z pokładowego Phantoma opracowanego pierwotnie dla United States Navy.
Wersja E różniła się od wcześniejszych przede wszystkim wydłużonym nosem z zabudowanym działkiem M61A1 Vulcan. Otrzymała również zmodyfikowany radar, nowe wyposażenie pokładowe, ulepszone systemy celownicze i możliwość przenoszenia szerokiego zestawu uzbrojenia.
Samolot zachował dwuosobową kabinę w układzie tandem. Z przodu siedział pilot, a z tyłu drugi członek załogi, który w siłach powietrznych pełnił funkcję operatora systemów uzbrojenia. Jego zadaniem było wspieranie pilota w nawigacji, obsłudze radaru, wykrywaniu celów i użyciu części uzbrojenia.
Znaczenie oznaczenia F-4E
Litera „F” oznaczała myśliwiec, natomiast liczba „4” wskazywała miejsce konstrukcji w systemie oznaczeń amerykańskich samolotów wojskowych wprowadzonym w 1962 roku. Litera „E” określała kolejną wersję rozwojową.
Wcześniejsze odmiany lądowe nosiły oznaczenia F-4C i F-4D. F-4E był ich następcą, ale zakres zmian był na tyle duży, że samolot szybko stał się jednym z najbardziej rozpoznawalnych wariantów całej rodziny Phantom II.
Dlaczego spotyka się zapis F4 E Phantom
W oficjalnej nomenklaturze poprawny zapis to F-4E Phantom II. Wyszukiwarki internetowe często rejestrują jednak warianty takie jak:
- F4 E Phantom,
- F 4E Phantom,
- F-4 E Phantom,
- F4E Phantom,
- F 4 Phantom E.
Wszystkie te określenia odnoszą się zazwyczaj do tej samej wersji samolotu. W artykułach historycznych i technicznych najlepiej używać oficjalnego oznaczenia F-4E Phantom II, zachowując jednocześnie popularną frazę F4 E Phantom.
Geneza rodziny F-4 Phantom II
Historia F4 E Phantom rozpoczęła się w latach pięćdziesiątych XX wieku, kiedy firma McDonnell rozpoczęła prace nad nowym samolotem pokładowym dla amerykańskiej marynarki wojennej. Początkowo projekt miał być rozwinięciem wcześniejszego samolotu Demon, lecz stopniowo przekształcił się w całkowicie nową konstrukcję.
Prototyp otrzymał oznaczenie F4H-1. Pierwszy lot odbył się 27 maja 1958 roku. Maszyna od początku wyróżniała się ogromną mocą dwóch silników General Electric J79, dużym udźwigiem i bardzo wysoką prędkością.
Pierwotnym zadaniem Phantoma było przechwytywanie wysoko lecących bombowców zagrażających zespołom amerykańskich lotniskowców. Zakładano, że samolot będzie wykrywał cele za pomocą radaru i niszczył je pociskami kierowanymi, zanim dojdzie do walki wzrokowej.
Początkowy brak działka
Pierwsze wersje Phantoma nie miały wbudowanego działka. W latach pięćdziesiątych wielu projektantów i wojskowych uważało, że broń lufowa nie będzie już potrzebna w nowoczesnych myśliwcach.
Pociski radarowe AIM-7 Sparrow miały umożliwiać atak z większej odległości, natomiast naprowadzane termicznie AIM-9 Sidewinder przeznaczono do walki na krótszym dystansie.
W praktyce założenia te okazały się zbyt optymistyczne. Wczesne pociski bywały zawodne, a zasady identyfikacji celów często wymagały wizualnego potwierdzenia przeciwnika. Gdy dochodziło do walki na małej odległości, brak działka stawał się poważnym ograniczeniem.
Zainteresowanie United States Air Force
Phantom został zaprojektowany dla marynarki, ale jego osiągi szybko zainteresowały amerykańskie siły powietrzne. USAF poszukiwały samolotu zdolnego do wykonywania misji przechwytujących, eskortowych i uderzeniowych.
Po odpowiednich modyfikacjach morski Phantom został wprowadzony do sił powietrznych jako F-4C. Kolejnym krokiem był F-4D z ulepszoną elektroniką i wyposażeniem przeznaczonym do atakowania celów naziemnych.
Doświadczenia z eksploatacji obu wersji oraz walk nad Wietnamem doprowadziły do powstania F-4E.
Dlaczego powstał F4 E Phantom
F4 E Phantom powstał jako odpowiedź na potrzebę zwiększenia skuteczności Phantoma w walce powietrznej i misjach uderzeniowych. Najważniejszą lekcją wyniesioną z pierwszych lat wojny w Wietnamie było uświadomienie sobie, że pociski rakietowe nie zastępują całkowicie działka.
Piloci Phantomów wielokrotnie znajdowali się w sytuacji, w której przeciwnik był zbyt blisko na skuteczne użycie Sparrowa, a Sidewinder nie mógł uchwycić celu pod odpowiednim kątem. Zewnętrzne zasobniki działkowe częściowo rozwiązywały problem, lecz miały wady.
Zasobnik zajmował węzeł podwieszeń, zwiększał opór aerodynamiczny i nie zawsze był idealnie zgrany z celownikiem samolotu. Wbudowanie działka bezpośrednio w płatowiec miało zapewnić większą precyzję oraz natychmiastową gotowość do strzału.
Potrzeba większej uniwersalności
Siły powietrzne potrzebowały maszyny zdolnej nie tylko do walki z samolotami przeciwnika, lecz także do precyzyjnego atakowania celów naziemnych.
F-4E miał przenosić:
- bomby konwencjonalne,
- pociski powietrze–ziemia,
- pociski przeciwradarowe,
- uzbrojenie kierowane laserowo,
- pociski powietrze–powietrze,
- zewnętrzne zbiorniki paliwa,
- zasobniki rozpoznawcze i elektroniczne.
Dzięki temu jeden typ samolotu mógł wykonywać zadania, które wcześniej wymagały kilku wyspecjalizowanych konstrukcji.
Pierwszy lot i rozpoczęcie produkcji
Pierwszy F-4E wzbił się w powietrze pod koniec lat sześćdziesiątych. Wkrótce rozpoczęto produkcję seryjną, a samoloty trafiły do jednostek operacyjnych.
Wersja E była produkowana przez wiele lat. Powstała w dużej liczbie egzemplarzy i była szeroko eksportowana, co uczyniło ją jedną z najważniejszych odmian Phantoma.
Konstrukcja F4 E Phantom
F4 E Phantom był dużym dwusilnikowym dolnopłatem o metalowej konstrukcji półskorupowej. Zachował większość cech charakterystycznych dla wcześniejszych Phantomów, ale otrzymał wydłużony nos mieszczący działko i radar.
Kadłub miał masywną formę, ponieważ mieścił dwóch członków załogi, radar, paliwo, awionikę, działko oraz dwa silniki. Po bokach znajdowały się duże wloty powietrza, a w tylnej części umieszczono dysze silników.
Samolot wyglądał ciężko, ale jego nietypowa aerodynamika pozwalała osiągać bardzo wysokie prędkości i wykonywać energiczne manewry.
Charakterystyczne skrzydła
Skrzydła F-4 miały skos i charakterystycznie uniesione zewnętrzne części. Dodatni wznios końcówek skrzydeł pomagał uzyskać odpowiednią stateczność poprzeczną.
Usterzenie poziome miało z kolei wyraźny ujemny wznios. Zestawienie załamanych ku górze skrzydeł z pochylonymi w dół statecznikami stało się jednym z najbardziej rozpoznawalnych elementów sylwetki Phantoma.
Konstrukcja przejęta z samolotu pokładowego
Choć F4 E Phantom był przeznaczony głównie do działania z baz lądowych, jego konstrukcja wywodziła się z myśliwca pokładowego. Oznaczało to, że płatowiec był bardzo solidny i przystosowany do dużych obciążeń.
Morskie pochodzenie wpływało również na masę. Phantom był cięższy niż samolot projektowany wyłącznie do działania z długich pasów startowych, ale jego wytrzymałość stanowiła ważną zaletę podczas lotów bojowych.
Podwozie
Samolot miał trójpodporowe podwozie z przednim kołem. Główne golenie składały się do wnętrza skrzydeł i kadłuba.
Podwozie było mocne, co wynikało z pokładowych korzeni konstrukcji. F-4E nie potrzebował jednak regularnie wykonywać brutalnych lądowań na lotniskowcu, dlatego w służbie lądowej konstrukcja dysponowała znacznym zapasem wytrzymałości.
Działko M61A1 Vulcan
Najbardziej charakterystycznym elementem F4 E Phantom było sześciolufowe działko M61A1 Vulcan kalibru 20 mm. Umieszczono je pod przednią częścią kadłuba, w wydłużonym nosie.
M61A1 działało w układzie Gatlinga. Obracający się zespół sześciu luf pozwalał uzyskać bardzo dużą szybkostrzelność, sięgającą kilku tysięcy strzałów na minutę.
Działko było przeznaczone zarówno do zwalczania samolotów, jak i atakowania lekkich celów naziemnych.
Zalety wbudowanego działka
Stałe działko miało kilka istotnych zalet:
- było zawsze dostępne,
- nie zajmowało zewnętrznego węzła podwieszeń,
- było lepiej zintegrowane z celownikiem,
- generowało mniejszy opór niż zasobnik,
- zwiększało szanse w walce na bardzo krótkim dystansie,
- mogło być używane przeciwko celom naziemnym.
Pilot nie musiał rezygnować z bomby, zbiornika paliwa albo zasobnika elektronicznego, aby zabrać broń lufową.
Problemy początkowego okresu
Wprowadzenie działka nie przebiegło całkowicie bezproblemowo. W początkowych samolotach pojawiały się kłopoty związane z gazami prochowymi, wibracjami i wpływem strzelania na pracę silników oraz wyposażenia.
Konstrukcję wlotów, instalacji i osłon stopniowo udoskonalano. Po rozwiązaniu problemów działko stało się jednym z najważniejszych atutów wersji E.
Zapas amunicji
F-4E przenosił kilkaset nabojów do działka. Przy bardzo wysokiej szybkostrzelności oznaczało to jedynie kilka sekund ciągłego ognia.
Pilot musiał stosować krótkie serie. Długie przytrzymanie spustu prowadziłoby do szybkiego wyczerpania amunicji i mogłoby pogorszyć celność wskutek rozrzutu.
Napęd F4 E Phantom
F4 E Phantom był napędzany dwoma silnikami turboodrzutowymi General Electric J79. W zależności od wersji i okresu produkcji stosowano kolejne odmiany tej jednostki napędowej.
Silniki miały dopalacze, dzięki którym samolot mógł osiągać prędkość przekraczającą Mach 2 na dużej wysokości.
J79 był jednym z najbardziej znanych amerykańskich silników wojskowych okresu zimnej wojny. Napędzał nie tylko Phantoma, lecz także inne szybkie samoloty bojowe.
Działanie dopalacza
Dopalacz zwiększał ciąg poprzez spalanie dodatkowego paliwa w strumieniu gazów wylotowych za turbiną. Pozwalał uzyskać gwałtowne przyspieszenie, wysoką prędkość i dużą prędkość wznoszenia.
Jego użycie wiązało się jednak z ogromnym zużyciem paliwa. F-4E mógł bardzo szybko wyczerpać zapas, jeżeli pilot zbyt długo utrzymywał pełny dopalacz.
Osiągi przy dużej prędkości
Dwa silniki dawały Phantomowi dużą moc. Samolot mógł szybko przyspieszać na dużej wysokości i skutecznie wykonywać misje przechwytujące.
Duża prędkość pozwalała także wycofać się z niebezpiecznego rejonu, dogonić przeciwnika albo wykorzystać pionowe manewry w walce.
Charakterystyczna smuga dymu
Silniki J79 były znane z pozostawiania widocznej ciemnej smugi dymu przy niektórych ustawieniach mocy. Problem miał znaczenie taktyczne, ponieważ przeciwnik mógł zauważyć Phantoma z dużej odległości.
W późniejszych odmianach silników wprowadzano modyfikacje ograniczające dymienie. Piloci stosowali również odpowiednie ustawienia mocy, aby zmniejszać widoczność samolotu przed rozpoczęciem ataku.
Dwa silniki i odporność bojowa
Dwa silniki zwiększały szansę powrotu po uszkodzeniu jednej jednostki. Wiele Phantomów wracało do baz mimo trafień i poważnych zniszczeń.
Nie oznaczało to, że lot z jednym silnikiem był łatwy. Asymetria ciągu, masa samolotu i obciążenie uzbrojeniem wymagały od pilota szybkiej reakcji.
Kabina F4 E Phantom
Kabina F4 E Phantom była zaprojektowana dla dwóch członków załogi siedzących jeden za drugim. Pilot zajmował przednie stanowisko, a operator systemów uzbrojenia siedział z tyłu.
Wnętrze kabiny było typowe dla samolotów z lat sześćdziesiątych i siedemdziesiątych. Znajdowały się w nim liczne analogowe wskaźniki, przełączniki, kontrolki i urządzenia elektromechaniczne.
Zadania pilota
Pilot odpowiadał przede wszystkim za:
- sterowanie samolotem,
- start i lądowanie,
- wykonywanie manewrów bojowych,
- użycie działka,
- odpalanie części uzbrojenia,
- zarządzanie silnikami,
- reakcję na sytuacje awaryjne.
W walce powietrznej musiał jednocześnie obserwować przeciwnika, kontrolować prędkość i wysokość oraz słuchać informacji przekazywanych przez tylnego członka załogi.
Operator systemów uzbrojenia
Operator systemów uzbrojenia, określany skrótem WSO, wspierał pilota w obsłudze radaru, nawigacji, identyfikacji celów i przygotowaniu ataków.
W misjach uderzeniowych zajmował się między innymi kontrolą systemów celowniczych i monitorowaniem położenia samolotu. W walce powietrznej pomagał wykrywać zagrożenia i prowadzić przechwycenie.
Znaczenie współpracy
F-4E wymagał bardzo dobrej współpracy załogi. Samolot był szybki, a sytuacja bojowa mogła zmieniać się w ciągu kilku sekund.
Pilot nie był w stanie samodzielnie obserwować przestrzeni, prowadzić nawigacji, obsługiwać wszystkich systemów i śledzić wielu parametrów. Sprawny operator znacznie zwiększał skuteczność całej maszyny.
Widoczność
Widoczność do przodu była stosunkowo dobra, ale szeroki kadłub, rama osłony kabiny i wysokie tylne stanowisko ograniczały widok w niektórych kierunkach.
Widoczność do tyłu nie była tak dobra jak w późniejszych myśliwcach z dużą, jednoczęściową osłoną kabiny. W walce manewrowej stanowiło to istotne ograniczenie.
Radar F4 E Phantom
F4 E Phantom otrzymał radar z rodziny AN/APQ-120, dostosowany do wydłużonego nosa mieszczącego również działko. System umożliwiał wykrywanie, śledzenie i atakowanie celów powietrznych.
Radar współpracował z pociskami AIM-7 Sparrow. Mógł być także wykorzystywany podczas nawigacji i części misji przeciwko celom naziemnym.
Zmniejszona antena
Umieszczenie działka w nosie wymusiło zastosowanie anteny radaru o mniejszych rozmiarach niż w niektórych wcześniejszych wersjach Phantoma.
Był to kompromis konstrukcyjny. F-4E zyskał broń lufową, ale dysponował radarem, którego możliwości w pewnych aspektach były ograniczone przez dostępną przestrzeń.
Ataki poza zasięgiem wzroku
Radar umożliwiał użycie pocisków średniego zasięgu. W teorii F-4E mógł wykryć i zaatakować przeciwnika, zanim załogi zobaczyły się wzajemnie.
W praktyce skuteczność zależała od zasad użycia uzbrojenia, warunków atmosferycznych, zakłóceń, wysokości celu i możliwości identyfikacji.
Wykrywanie celów na tle ziemi
Starsze radary miały trudności z wykrywaniem nisko lecących celów na tle powierzchni ziemi. Echo odbite od terenu mogło zasłaniać sygnał samolotu.
Z czasem systemy modernizowano, ale F-4E nigdy nie otrzymał możliwości porównywalnych z nowoczesnymi radarami impulsowo-dopplerowskimi montowanymi w myśliwcach następnej generacji.
Awionika i wyposażenie elektroniczne
F4 E Phantom był wyposażony w rozbudowany zestaw urządzeń nawigacyjnych, celowniczych i komunikacyjnych. W czasie produkcji oraz wieloletniej służby samoloty wielokrotnie modernizowano.
Wyposażenie zależało od użytkownika, okresu eksploatacji i przeznaczenia konkretnej jednostki. Niektóre państwa wymieniały radary, systemy nawigacyjne, komputery misji, wyświetlacze i urządzenia walki elektronicznej.
Systemy ostrzegawcze
F-4E mógł otrzymywać odbiorniki ostrzegające przed opromieniowaniem radarowym. Informowały one załogę, że samolot został wykryty lub śledzony przez radar przeciwnika.
Załoga mogła wtedy rozpocząć manewr obronny, użyć zakłóceń albo opuścić zagrożony rejon.
Wyrzutniki flar i dipoli
W późniejszych wersjach oraz modernizowanych samolotach instalowano wyrzutniki środków samoobrony.
Flar używano przeciwko pociskom naprowadzanym termicznie. Dipole, czyli cienkie paski metalizowanego materiału, tworzyły fałszywe echo radarowe i utrudniały śledzenie samolotu.
Zasobniki zewnętrzne
F-4E mógł przenosić zasobniki przeznaczone do:
- zakłócania radarów,
- podświetlania celów laserem,
- rozpoznania fotograficznego,
- nawigacji nocnej,
- celowania,
- wykrywania emisji przeciwnika.
Takie wyposażenie znacznie zwiększało możliwości maszyny, ale zajmowało węzły podwieszeń i zwiększało opór aerodynamiczny.
Uzbrojenie powietrze–powietrze
F4 E Phantom mógł przenosić różne zestawy uzbrojenia powietrze–powietrze. Podstawę stanowiły pociski AIM-7 Sparrow i AIM-9 Sidewinder oraz wbudowane działko Vulcan.
Dobór uzbrojenia zależał od rodzaju misji, przewidywanego przeciwnika i okresu historycznego.
AIM-7 Sparrow
AIM-7 Sparrow był pociskiem średniego zasięgu naprowadzanym półaktywnie radarowo. Radar F-4E musiał śledzić i oświetlać cel aż do trafienia.
Pociski umieszczano w czterech zagłębieniach pod kadłubem. Dzięki temu generowały mniejszy opór niż uzbrojenie podwieszone na klasycznych pylonach.
Sparrow umożliwiał atak z większej odległości, ale wymagał utrzymania odpowiedniego położenia samolotu. Zerwanie kontaktu radarowego mogło spowodować utratę naprowadzania.
AIM-9 Sidewinder
Sidewinder był pociskiem krótkiego zasięgu naprowadzanym na podczerwień. Wczesne wersje najlepiej działały podczas ataku od tyłu, gdzie głowica mogła wykryć gorące gazy wylotowe silników przeciwnika.
Późniejsze odmiany zapewniały większy kąt przechwycenia i lepszą odporność na zakłócenia.
Sidewinder był lżejszy i prostszy w użyciu niż Sparrow. Nie wymagał ciągłego oświetlania celu radarem po odpaleniu.
Działko w walce powietrznej
M61A1 Vulcan stanowił ostatnią linię ataku, gdy przeciwnik znajdował się zbyt blisko na użycie pocisków albo gdy rakiety zostały wyczerpane.
Działko wymagało zajęcia odpowiedniej pozycji za celem i dokładnego przewidywania jego ruchu. Przy dużych prędkościach czas na oddanie strzału mógł być bardzo krótki.
Uzbrojenie powietrze–ziemia
Jedną z największych zalet F4 E Phantom była możliwość przenoszenia dużej ilości uzbrojenia uderzeniowego. Samolot mógł atakować cele taktyczne, mosty, lotniska, magazyny, stanowiska artylerii, radary i pojazdy.
W zależności od konfiguracji przenosił bomby konwencjonalne, kasetowe, napalmowe, kierowane oraz pociski rakietowe.
Bomby niekierowane
F-4E mógł zabierać wiele bomb ogólnego przeznaczenia. Podczas typowej misji uderzeniowej samolot przenosił kilka bomb oraz zbiorniki paliwa i pociski do samoobrony.
Atak niekierowany wymagał precyzyjnego wejścia na odpowiednią wysokość, prędkość i kąt. Załoga korzystała z systemów celowniczych, ale skuteczność nadal zależała od umiejętności pilota.
Bomby kierowane laserowo
F4 E Phantom odegrał ważną rolę w rozwoju uzbrojenia precyzyjnego. Samoloty mogły przenosić bomby kierowane laserowo, które znacznie zwiększały szansę trafienia punktowego celu.
Cel musiał zostać oświetlony wiązką lasera przez samolot atakujący albo inną platformę. Głowica bomby wykrywała odbite promieniowanie i korygowała tor lotu.
Uzbrojenie takie umożliwiało niszczenie mostów i umocnionych obiektów mniejszą liczbą bomb niż podczas klasycznych nalotów.
Pociski AGM-65 Maverick
Modernizowane F-4E mogły przenosić pociski AGM-65 Maverick przeznaczone do niszczenia pojazdów, stanowisk i innych celów punktowych.
Pocisk pozwalał zaatakować z większej odległości niż klasyczna bomba. Różne wersje Mavericka korzystały z odmiennych typów naprowadzania.
Pociski przeciwradarowe
Część Phantomów była wykorzystywana do zwalczania obrony przeciwlotniczej. Samoloty mogły przenosić pociski naprowadzające się na emisję radarową przeciwnika.
Wyspecjalizowane odmiany F-4G Wild Weasel były lepiej dostosowane do tego zadania, ale F-4E również mógł uczestniczyć w operacjach tłumienia obrony przeciwlotniczej.
Węzły podwieszeń i udźwig
F4 E Phantom miał liczne węzły pod kadłubem i skrzydłami. Umożliwiały one tworzenie bardzo różnych konfiguracji uzbrojenia.
Samolot mógł zabrać:
- pociski powietrze–powietrze,
- bomby,
- pociski powietrze–ziemia,
- zasobniki,
- zbiorniki paliwa,
- wyrzutnie niekierowanych rakiet,
- wyposażenie rozpoznawcze.
Duży udźwig czynił z Phantoma prawdziwy samolot wielozadaniowy.
Konfiguracja a osiągi
Każdy dodatkowy element pod skrzydłami zwiększał masę i opór. Ciężko uzbrojony F-4E miał gorsze przyspieszenie, mniejszy zasięg i słabszą manewrowość niż samolot w lekkiej konfiguracji myśliwskiej.
W razie pojawienia się przeciwnika pilot mógł odrzucić zbiorniki paliwa, a czasami także niewykorzystane uzbrojenie, aby poprawić osiągi.
Asymetryczne podwieszenia
Po zrzuceniu części uzbrojenia samolot mógł mieć nierównomierne obciążenie. Załoga musiała uwzględniać asymetrię i odpowiednio korygować sterowanie.
F4 E Phantom podczas wojny w Wietnamie
F4 E Phantom wszedł do służby w okresie trwania wojny w Wietnamie i został skierowany do działań bojowych. Wykonywał misje eskortowe, uderzeniowe, przechwytujące i patrolowe.
Wersja E korzystała z doświadczeń zdobytych przez załogi F-4C i F-4D. Działko poprawiało możliwości w walce na krótkim dystansie, choć samo jego posiadanie nie rozwiązywało wszystkich problemów.
Walka z MiG-ami
Amerykańskie Phantomy walczyły głównie z radzieckimi i chińskimi samolotami MiG-17, MiG-19 i MiG-21 używanymi przez lotnictwo Wietnamu Północnego.
MiG-17 był wolniejszy, ale bardzo zwrotny. MiG-21 był mały, szybki i trudny do wykrycia wzrokowego. Phantom przewyższał przeciwników mocą, radarem i udźwigiem uzbrojenia, lecz musiał stosować odpowiednią taktykę.
Znaczenie działka
Wbudowane działko dawało pilotom dodatkową możliwość ataku. Było szczególnie przydatne w sytuacji, gdy pociski nie trafiły albo przeciwnik znalazł się zbyt blisko.
Nie każda załoga potrafiła jednak od razu skutecznie wykorzystać Vulcana. Strzelanie wymagało szkolenia, dobrego wyczucia poprawki i utrzymania celu w bardzo ograniczonym obszarze.
Misje uderzeniowe
F-4E atakowały mosty, linie kolejowe, lotniska, magazyny i pozycje wojskowe. Samoloty musiały przedzierać się przez gęstą obronę przeciwlotniczą, obejmującą artylerię, pociski rakietowe i myśliwce.
Duża prędkość pomagała ograniczać czas przebywania w strefie zagrożenia, ale wielka sylwetka i dymiące silniki ułatwiały wykrycie.
Uzbrojenie precyzyjne
Pod koniec wojny Phantomy używały bomb kierowanych laserowo. Broń ta umożliwiła skuteczniejsze niszczenie ważnych celów, które wcześniej wymagały wielu nalotów.
F-4E stał się w ten sposób jednym z pionierów nowoczesnych precyzyjnych uderzeń lotniczych.
F4 E Phantom w walce manewrowej
Phantom nie był projektowany jako lekki myśliwiec do ciasnej walki kołowej. Jego podstawowymi zaletami były prędkość, moc, radar i uzbrojenie rakietowe.
Walka w Wietnamie pokazała jednak, że F-4E często musiał manewrować na krótkim dystansie.
Duża masa
F-4E był ciężki. Przy gwałtownych zakrętach szybko tracił prędkość, zwłaszcza z podwieszonymi zbiornikami i bombami.
Pilot musiał unikać długotrwałego krążenia z lekkimi przeciwnikami. Znacznie skuteczniejsze było wykorzystywanie dużej mocy silników i manewrów pionowych.
Sterowanie energią
W walce Phantom najlepiej działał jako myśliwiec wykorzystujący energię. Pilot mógł nurkować, przyspieszać, wznosić się i ponawiać atak.
Wejście w powolny zakręt z MiG-17 mogło prowadzić do utraty przewagi. F-4E powinien zachowywać prędkość i nie pozwalać przeciwnikowi narzucić charakteru starcia.
Sloty w późniejszych samolotach
Późniejsze F-4E otrzymały sloty na krawędziach natarcia skrzydeł. Poprawiały one zachowanie przy dużych kątach natarcia oraz zwiększały kontrolę podczas ciasnych manewrów.
Zmiana wiązała się z nieznacznym wzrostem oporu i spadkiem części osiągów prędkościowych, ale w praktyce bojowej poprawa manewrowości była bardzo cenna.
Szkolenie pilotów
Doświadczenia wojenne doprowadziły do zwiększenia nacisku na realistyczne szkolenie walki powietrznej. Załogi ćwiczyły przeciwko samolotom symulującym radzieckie MiG-i.
Samo wyposażenie nie wystarczało. Dobrze wyszkolona załoga mogła skutecznie wykorzystać zalety Phantoma i ograniczyć wpływ jego wad.
Późny F-4E ze slotami
Nie wszystkie F4 E Phantom wyglądały i zachowywały się identycznie. W czasie długiej produkcji wprowadzano zmiany konstrukcyjne, a starsze maszyny częściowo modernizowano.
Jedną z najważniejszych modyfikacji były sloty na krawędzi natarcia skrzydeł. Stosowano je w późniejszych seriach produkcyjnych.
Działanie slotów
Slot kierował strumień powietrza nad górną powierzchnię skrzydła. Pozwalało to utrzymać przepływ przy większym kącie natarcia i opóźniało przeciągnięcie.
Samolot stawał się bardziej sterowny podczas wolnego lotu i gwałtownych manewrów.
Różnice wizualne
Wersję ze slotami można rozpoznać po elementach na krawędzi natarcia skrzydeł. Dla modelarzy i pasjonatów jest to jedna z podstawowych cech pozwalających określić okres produkcji konkretnego F-4E.
Kompromis osiągów
Sloty zwiększały opór. Późny F-4E mógł mieć nieco gorszą prędkość maksymalną niż samolot ze skrzydłem bez slotów.
W walce na krótkim dystansie korzyści zwykle przewyższały jednak stratę prędkości.
F4 E Phantom a F-4C
F-4C był pierwszą szeroko używaną przez USAF wersją Phantoma. Wywodził się bezpośrednio z samolotu marynarki wojennej.
W porównaniu z F-4C, F4 E Phantom miał:
- wbudowane działko,
- wydłużony nos,
- inny radar,
- ulepszone systemy celownicze,
- rozwinięte możliwości uderzeniowe,
- kolejne zmiany awioniki,
- w późniejszych egzemplarzach sloty skrzydłowe.
F-4C nadal był wartościową maszyną, ale wersja E lepiej odpowiadała rzeczywistym potrzebom bojowym sił powietrznych.
F4 E Phantom a F-4D
F-4D stanowił rozwinięcie F-4C i otrzymał lepszą awionikę oraz wyposażenie do atakowania celów naziemnych. Nadal nie miał jednak stałego działka.
F4 E Phantom zachował część rozwiązań rozwiniętych w wersji D, dodając Vulcana i kolejne ulepszenia.
F-4D odegrał ważną rolę podczas wojny w Wietnamie, ale F-4E stał się bardziej kompletnym myśliwcem wielozadaniowym.
F4 E Phantom a F-4J
F-4J był wersją przeznaczoną dla United States Navy i Marine Corps. Nie miał stałego działka, lecz dysponował radarem dostosowanym do zadań floty.
F-4J był przystosowany do operowania z lotniskowców. Miał składane końcówki skrzydeł, wzmocnione podwozie i wyposażenie pokładowe.
F4 E Phantom działał przede wszystkim z baz lądowych. Jego stałe działko i wyposażenie uderzeniowe odpowiadały potrzebom sił powietrznych.
Różnica w nosie
Najłatwiej rozpoznać obie wersje po kształcie nosa. F-4E ma wydłużoną przednią część kadłuba z działkiem pod radarem.
F-4J ma krótszy nos, przeznaczony głównie dla radaru.
F4 E Phantom a F-4S
F-4S był późną modernizacją morskich F-4J. Otrzymał wzmocnione płatowce, ulepszoną elektronikę i skrzydła ze slotami.
F-4S nadal nie miał stałego działka. Zachowywał także wyposażenie potrzebne do działania z lotniskowców.
F4 E Phantom był natomiast wersją lądową, produkowaną od podstaw i eksportowaną do wielu państw.
Oba warianty należały do najbardziej dojrzałych wersji Phantoma, lecz powstały dla innych użytkowników i zadań.
F4 E Phantom a F-4G Wild Weasel
F-4G Wild Weasel powstał poprzez przebudowę części F-4E. Był wyspecjalizowanym samolotem do wykrywania i zwalczania radarów obrony przeciwlotniczej.
W miejscu działka zamontowano rozbudowane urządzenia elektroniczne. F-4G mógł lokalizować emisje radarowe i kierować atakami pocisków przeciwradarowych.
Utrata działka
Usunięcie Vulcana pokazuje, jak bardzo zmieniła się rola samolotu. W F-4G ważniejsze od walki na krótkim dystansie było wykrywanie radarów i wspieranie całych ugrupowań uderzeniowych.
Współpraca z F-4E
F-4G często działał razem z klasycznymi samolotami uderzeniowymi. Wykrywał zagrożenia i atakował radary, tworząc bezpieczniejsze warunki dla F-4E oraz innych maszyn.
F4 E Phantom a F-15 Eagle
F-15 Eagle powstał jako myśliwiec przewagi powietrznej nowej generacji. Był odpowiedzią na doświadczenia z Wietnamu i rozwój radzieckich samolotów.
W porównaniu z F4 E Phantom, F-15 oferował:
- lepszy stosunek ciągu do masy,
- większą manewrowość,
- nowocześniejszy radar,
- lepszą widoczność z kabiny,
- cyfrowe systemy pokładowe,
- mniejsze obciążenie pilota,
- większą skuteczność w walce powietrznej.
F-15 stopniowo przejmował zadania przewagi powietrznej, ale F-4E nadal pozostawał użyteczny jako samolot uderzeniowy i wielozadaniowy.
F4 E Phantom a F-16 Fighting Falcon
F-16 był lżejszym, jednomiejscowym myśliwcem nowej generacji. Zastosowano w nim sterowanie fly-by-wire, dużą osłonę kabiny i konstrukcję zoptymalizowaną pod kątem manewrowości.
F4 E Phantom był cięższy i potrzebował dwóch członków załogi. Mógł jednak przenosić duży ładunek i miał dwa silniki.
F-16 był tańszy w eksploatacji i znacznie łatwiejszy do modernizacji w erze cyfrowej. W wielu krajach właśnie on zastępował Phantomy.
F4 E Phantom a MiG-21
MiG-21 był jednym z najczęstszych przeciwników Phantoma. Oba samoloty reprezentowały bardzo różne podejście do konstrukcji myśliwca.
MiG-21 był:
- mały,
- lekki,
- szybki,
- stosunkowo prosty,
- trudny do zauważenia,
- wyposażony w ograniczony zapas paliwa i uzbrojenia.
F4 E Phantom był:
- znacznie większy,
- cięższy,
- dwusilnikowy,
- dwuosobowy,
- wyposażony w silniejszy radar,
- zdolny do przenoszenia większej liczby pocisków i bomb.
Walka obu konstrukcji
Phantom powinien wykorzystywać radar, uzbrojenie średniego zasięgu i większą moc. MiG-21 mógł próbować zbliżyć się, wykonać szybki atak i wycofać.
W bezpośrednim starciu wynik zależał od wyszkolenia, sytuacji taktycznej, wysokości i stanu paliwa.
F4 E Phantom a MiG-23
MiG-23 był radzieckim myśliwcem o zmiennej geometrii skrzydeł. Miał osiągać dużą prędkość i skutecznie przechwytywać cele za pomocą radaru.
Późne wersje MiG-23 mogły stanowić poważne zagrożenie dla Phantoma. Dysponowały nowocześniejszymi pociskami i dobrym przyspieszeniem.
F-4E miał jednak dwuosobową załogę, duży udźwig i sprawdzone systemy. Modernizowane egzemplarze mogły nadal zachowywać wartość bojową.
Osiągi F4 E Phantom
F4 E Phantom należał do najszybszych myśliwców swojej epoki. Na dużej wysokości mógł przekraczać Mach 2.
Dokładne osiągi zależały od wersji, masy, uzbrojenia, temperatury powietrza i stanu silników.
Prędkość maksymalna
W lekkiej konfiguracji i na odpowiedniej wysokości F-4E osiągał prędkość przekraczającą 2 000 km/h.
W praktycznych misjach bojowych samolot rzadko latał z maksymalną prędkością. Podwieszone zbiorniki, bomby i zasobniki znacznie zwiększały opór.
Prędkość wznoszenia
Duża moc silników zapewniała szybkie wznoszenie. Phantom mógł w krótkim czasie osiągnąć wysokość potrzebną do przechwycenia celu.
Po wyczerpaniu energii w walce manewrowej pilot mógł użyć dopalaczy i próbować odzyskać prędkość w locie pionowym.
Pułap
F-4E mógł działać na dużych wysokościach. Miało to znaczenie podczas przechwytywania, eskortowania bombowców i patroli.
Wysoki pułap zwiększał także zasięg wykrywania radaru i pocisków, choć warunki walki często zmuszały samoloty do zejścia znacznie niżej.
Promień działania
Zasięg zależał od profilu misji. Lot na małej wysokości z ciężkim uzbrojeniem zużywał znacznie więcej paliwa niż spokojny przelot na dużej wysokości.
Samolot mógł przenosić zewnętrzne zbiorniki oraz tankować w powietrzu, co znacznie zwiększało promień działania.
Tankowanie w powietrzu
F4 E Phantom był przystosowany do tankowania w powietrzu za pomocą systemu używanego przez siły powietrzne Stanów Zjednoczonych.
Tankowiec przekazywał paliwo przez sztywny przewód sterowany przez operatora. Samolot musiał utrzymywać precyzyjną pozycję za maszyną tankującą.
Znaczenie operacyjne
Tankowanie pozwalało:
- wydłużyć patrol,
- przeprowadzać misje na dużą odległość,
- zwiększyć zapas paliwa przed walką,
- umożliwić powrót uszkodzonemu samolotowi,
- zmniejszyć konieczność podwieszania dodatkowych zbiorników.
Procedura wymagała doświadczenia, szczególnie w nocy i trudnych warunkach pogodowych.
F4 E Phantom w służbie Stanów Zjednoczonych
United States Air Force używały F-4E przez wiele lat. Samoloty służyły w jednostkach bojowych w Stanach Zjednoczonych, Europie, Azji i na Bliskim Wschodzie.
Po wojnie w Wietnamie Phantomy pozostawały istotnym elementem sił NATO. Miały zwalczać radzieckie samoloty i atakować cele w razie konfliktu w Europie.
Służba w Europie
F-4E stacjonowały między innymi w Niemczech Zachodnich. Załogi regularnie ćwiczyły misje uderzeniowe, przechwytujące i loty na małej wysokości.
W razie wojny samoloty mogły atakować lotniska, stanowiska rakietowe, mosty, kolumny wojsk i inne cele Układu Warszawskiego.
Jednostki Gwardii Narodowej
Po wycofaniu z części jednostek pierwszoliniowych F-4E trafiały do Air National Guard. Pozwalało to utrzymać sprawdzone maszyny w służbie i jednocześnie wprowadzać F-15 oraz F-16 do aktywnych skrzydeł.
Wycofanie z USAF
Ostatnie F-4E zakończyły regularną służbę bojową w amerykańskich siłach powietrznych na początku lat dziewięćdziesiątych.
Część maszyn była następnie używana jako samoloty doświadczalne i cele latające QF-4.
QF-4 i bezzałogowe cele powietrzne
Wycofane Phantomy przebudowywano na cele latające oznaczane QF-4. Samoloty mogły być sterowane zdalnie, ale zachowywały także możliwość lotu z pilotem.
Służyły do testowania pocisków, radarów i systemów przeciwlotniczych. Część była faktycznie niszczona podczas prób uzbrojenia.
Dlaczego wybrano Phantomy
F-4 był szybki, duży i miał osiągi odpowiadające wielu rzeczywistym zagrożeniom. Stanowił więc wartościowy cel dla nowoczesnych systemów.
Duża liczba wycofanych płatowców ułatwiała stworzenie programu QF-4.
Ostatnie loty w Stanach Zjednoczonych
QF-4 pozostawały w użyciu znacznie dłużej niż bojowe F-4E. Dzięki temu dźwięk silników J79 można było usłyszeć nad amerykańskimi poligonami jeszcze wiele lat po wycofaniu Phantomów z jednostek liniowych.
Użytkownicy zagraniczni F4 E Phantom
F4 E Phantom odniósł ogromny sukces eksportowy. Samoloty trafiły do wielu państw, które wykorzystywały je jako myśliwce i maszyny uderzeniowe.
Do najważniejszych użytkowników należały między innymi:
- Niemcy,
- Grecja,
- Turcja,
- Izrael,
- Iran,
- Japonia,
- Korea Południowa,
- Australia,
- Egipt.
Nie wszystkie państwa otrzymały identyczną konfigurację. Samoloty różniły się wyposażeniem, uzbrojeniem i zakresem późniejszych modernizacji.
F4 E Phantom w Izraelu
Izrael był jednym z najważniejszych bojowych użytkowników F-4E. Samoloty otrzymały nazwę Kurnass, oznaczającą ciężki młot lub młot kowalski.
Izraelskie Phantomy brały udział w intensywnych działaniach na Bliskim Wschodzie. Wykonywały misje uderzeniowe, przechwytujące i rozpoznawcze.
Wojna na wyczerpanie
F-4E były używane podczas walk z Egiptem nad Kanałem Sueskim. Atakowały stanowiska przeciwlotnicze, bazy i infrastrukturę wojskową.
Samoloty napotykały coraz bardziej rozbudowaną obronę rakietową wspieraną przez Związek Radziecki.
Wojna Jom Kipur
W 1973 roku izraelskie Phantomy uczestniczyły w wojnie Jom Kipur. W pierwszych dniach konfliktu wykonywały bardzo trudne misje przeciwko silnej obronie przeciwlotniczej Egiptu i Syrii.
Maszyny ponosiły straty, ale odegrały ważną rolę w atakowaniu lotnisk, wojsk lądowych, radarów i stanowisk rakietowych.
Izraelskie modernizacje
Izrael rozwijał własne systemy elektroniczne, uzbrojenie i wyposażenie samoobrony. Część F-4E przebudowano w ramach programu Kurnass 2000.
Samoloty otrzymały nowocześniejszą awionikę, radar, systemy nawigacyjne i możliwość używania nowego uzbrojenia.
Irański F4 E Phantom
Iran zakupił dużą liczbę Phantomów w okresie rządów szacha. F-4E stały się jednym z najważniejszych samolotów irańskich sił powietrznych.
Po rewolucji islamskiej w 1979 roku dostęp do amerykańskich części i wsparcia został ograniczony. Mimo to Iran utrzymywał część floty w sprawności.
Wojna iracko-irańska
Irańskie F-4E uczestniczyły w wojnie z Irakiem w latach 1980–1988. Wykonywały dalekie misje uderzeniowe, atakowały lotniska, rafinerie, instalacje wojskowe i statki.
Phantomy brały również udział w walkach powietrznych.
Utrzymanie samolotów bez wsparcia producenta
Iran musiał rozwijać własne metody remontu, produkcji części i modernizacji. Część podzespołów pozyskiwano z magazynów, odzyskiwano z niesprawnych maszyn albo odtwarzano lokalnie.
Długotrwała eksploatacja irańskich Phantomów jest przykładem trwałości konstrukcji, ale rzeczywisty stan floty pozostaje trudny do dokładnego ocenienia.
F4 E Phantom w Niemczech
Niemcy Zachodnie otrzymały wersję F-4F, która wywodziła się z F-4E. Była początkowo uproszczona i dostosowana do wymagań Luftwaffe.
F-4F zachował działko i podstawową konstrukcję wersji E, ale w pierwszym okresie miał ograniczone możliwości użycia części uzbrojenia.
Program ICE
Niemieckie Phantomy przeszły modernizację Improved Combat Efficiency, znaną jako ICE.
Otrzymały nowoczesny radar i możliwość przenoszenia pocisków AIM-120 AMRAAM. Dzięki temu maszyna zaprojektowana w latach pięćdziesiątych uzyskała zdolność walki poza zasięgiem wzroku za pomocą znacznie nowszego uzbrojenia.
Długa służba
Niemieckie F-4F służyły aż do 2013 roku. Był to jeden z najbardziej znanych przykładów skutecznego przedłużania życia Phantoma.
Ostatecznie zastąpiły je myśliwce Eurofighter Typhoon.
F4 E Phantom w Grecji
Grecja była wieloletnim użytkownikiem F-4E. Samoloty odgrywały ważną rolę w obronie przestrzeni powietrznej kraju i zadaniach uderzeniowych.
Część greckich Phantomów przeszła modernizację Peace Icarus 2000.
Modernizacja greckich samolotów
Zmodernizowane F-4E otrzymały między innymi:
- nowocześniejszy radar,
- cyfrowe wyposażenie,
- ulepszone systemy nawigacji,
- nowe środki łączności,
- możliwość użycia nowoczesnych pocisków,
- lepsze systemy samoobrony.
Dzięki temu konstrukcja zachowała wartość bojową w XXI wieku.
Znaczenie dla greckiego lotnictwa
F-4E zapewniały duży udźwig i zasięg. Były szczególnie przydatne jako samoloty uderzeniowe i platformy przenoszące ciężkie uzbrojenie.
F4 E Phantom w Turcji
Turcja również otrzymała F-4E i przez wiele lat intensywnie je eksploatowała. Samoloty wykorzystywano do obrony powietrznej, atakowania celów naziemnych i rozpoznania.
Część maszyn zmodernizowano we współpracy z izraelskim przemysłem do standardu F-4E 2020 Terminator.
F-4E 2020 Terminator
Modernizacja obejmowała:
- nowy radar,
- cyfrowy kokpit,
- ulepszoną nawigację,
- nowoczesny komputer misji,
- nowe systemy walki elektronicznej,
- możliwość użycia precyzyjnego uzbrojenia.
Terminator był przede wszystkim samolotem uderzeniowym. Nie miał zastępować nowoczesnych myśliwców w walce powietrznej, lecz zapewniać duży zasięg i udźwig.
Operacyjne wykorzystanie
Tureckie Phantomy wykonywały misje bojowe przeciwko celom naziemnym. Ich duży udźwig i możliwość przenoszenia uzbrojenia kierowanego sprawiały, że nadal mogły być użyteczne mimo wieku.
F4 E Phantom w Japonii
Japonia produkowała na licencji własną odmianę F-4EJ. Samolot został dostosowany do japońskich wymagań obronnych.
Początkowo ograniczono niektóre możliwości atakowania celów naziemnych, ponieważ japońska doktryna koncentrowała się na obronie.
F-4EJ Kai
W ramach modernizacji Kai samoloty otrzymały nowy radar, awionikę, systemy ostrzegawcze i możliwość użycia nowocześniejszego uzbrojenia.
Japońskie Phantomy służyły przez wiele dziesięcioleci jako myśliwce przechwytujące i samoloty rozpoznawcze.
Koniec służby
F-4EJ zakończyły służbę w Japonii dopiero w XXI wieku, ustępując miejsca nowoczesnym F-35A i innym maszynom.
Długi okres eksploatacji pokazał, że konstrukcja F-4 miała ogromny potencjał modernizacyjny.
F4 E Phantom w Korei Południowej
Korea Południowa wykorzystywała F-4E jako ciężkie samoloty uderzeniowe i myśliwce.
Phantomy miały istotne znaczenie w odstraszaniu Korei Północnej. Ich duży zasięg i udźwig pozwalały atakować ważne cele na dużej odległości.
Z czasem zostały zastąpione przez F-15K, F-16 i F-35, ale pozostawały w służbie przez wiele lat.
F4 E Phantom w Australii
Australia czasowo użytkowała F-4E w oczekiwaniu na dostawy bombowców F-111C. Samoloty zostały wypożyczone ze Stanów Zjednoczonych.
Australijskie załogi wysoko oceniały możliwości Phantoma, jednak po otrzymaniu F-111 samoloty zwrócono.
Epizod był krótki, ale pokazał, że F-4E mógł skutecznie pełnić rolę przejściowej maszyny uderzeniowej.
F4 E Phantom w Egipcie
Egipt otrzymał F-4E po zmianie orientacji politycznej i zbliżeniu ze Stanami Zjednoczonymi.
Phantomy zastępowały część radzieckich samolotów i wprowadzały zachodnie standardy wyposażenia oraz uzbrojenia.
Eksploatacja była początkowo trudna ze względu na złożoność techniczną maszyny i różnice w systemie szkolenia.
Modernizacje F4 E Phantom
Długi okres służby sprawił, że F4 E Phantom był wielokrotnie modernizowany. Zakres zmian zależał od państwa i budżetu.
Najczęściej wymieniano:
- radar,
- komputer misji,
- urządzenia nawigacyjne,
- systemy komunikacji,
- odbiorniki ostrzegawcze,
- wyrzutniki środków samoobrony,
- wyświetlacze,
- instalacje uzbrojenia,
- okablowanie,
- elementy konstrukcji.
Cyfrowy kokpit
Pierwotny kokpit był całkowicie analogowy. W zmodernizowanych samolotach montowano wielofunkcyjne wyświetlacze, cyfrowe wskaźniki i nowoczesne systemy nawigacji.
Zmniejszało to obciążenie załogi i ułatwiało używanie zaawansowanego uzbrojenia.
Nowe radary
Nowoczesny radar mógł znacznie zwiększyć zasięg wykrywania, poprawić zdolność śledzenia celów na tle ziemi i umożliwić użycie nowszych pocisków.
Wymiana radaru była jednak kosztowna i wymagała zmian w instalacji elektrycznej, chłodzeniu i oprogramowaniu.
Nowoczesne pociski
Zmodernizowane Phantomy mogły używać pocisków, które nie istniały w chwili projektowania samolotu.
Dzięki temu F-4E z odpowiednią awioniką mógł pozostawać zagrożeniem nawet dla nowszych przeciwników.
Zalety F4 E Phantom
F4 E Phantom miał wiele cech, które zapewniły mu długą służbę.
Do jego najważniejszych zalet należały:
- bardzo duża prędkość,
- dwa mocne silniki,
- duży udźwig,
- szeroki wybór uzbrojenia,
- wbudowane działko,
- radar,
- dwuosobowa załoga,
- mocna konstrukcja,
- możliwość tankowania w powietrzu,
- zdolność wykonywania wielu rodzajów misji,
- duży potencjał modernizacyjny.
Wszechstronność
Phantom mógł rano wykonywać misję przechwytującą, a po zmianie konfiguracji zostać użyty do bombardowania.
Dla sił powietrznych oznaczało to możliwość ograniczenia liczby wyspecjalizowanych typów samolotów.
Udźwig
F-4E mógł przenosić ładunek porównywalny z niektórymi bombowcami taktycznymi. Umożliwiało to atakowanie dużej liczby celów podczas jednej misji.
Odporność
Solidny płatowiec wytrzymywał poważne uszkodzenia. Dwa silniki i rozbudowane instalacje zwiększały szansę powrotu.
Możliwość modernizacji
Duży kadłub zapewniał przestrzeń na nowe urządzenia. Dlatego F-4E mógł otrzymywać radary, komputery i uzbrojenie kolejnych generacji.
Wady F4 E Phantom
Mimo licznych zalet F4 E Phantom miał również istotne ograniczenia.
Najczęściej wskazywano:
- dużą masę,
- wysokie zużycie paliwa,
- kosztowną obsługę,
- widoczną smugę dymu,
- ograniczoną widoczność do tyłu,
- duży przekrój radarowy,
- znaczne obciążenie załogi,
- słabszą manewrowość od lekkich myśliwców,
- skomplikowaną awionikę analogową,
- wysokie koszty utrzymania starych płatowców.
Zużycie paliwa
Dwa silniki J79 zapewniały imponujące osiągi, ale wymagały dużej ilości paliwa. Podczas lotu na dopalaczach zapas zmniejszał się bardzo szybko.
Obsługa techniczna
Phantom wymagał licznego i dobrze wyszkolonego personelu. Starsze samoloty potrzebowały coraz częstszych kontroli konstrukcji, przewodów i instalacji.
Wielka sylwetka
Duży samolot był łatwiejszy do zauważenia wzrokowo i wykrycia radarem. W warunkach współczesnego pola walki stanowiło to poważne ograniczenie.
Wiek konstrukcji
Nawet po modernizacji nie można było całkowicie usunąć ograniczeń projektu opracowanego w latach pięćdziesiątych.
Charakterystyczny wygląd F4 E Phantom
F4 E Phantom można łatwo rozpoznać po wydłużonym nosie, pod którym znajdowała się owiewka działka Vulcan.
Inne charakterystyczne elementy to:
- boczne wloty powietrza,
- duży statecznik pionowy,
- usterzenie poziome o ujemnym wzniosie,
- końcówki skrzydeł skierowane ku górze,
- dwa silniki umieszczone blisko siebie,
- dwuosobowa kabina,
- cztery zagłębienia na pociski Sparrow pod kadłubem.
Sylwetka Phantoma była nietypowa, ale funkcjonalna. Powstała w wyniku wielu poprawek aerodynamicznych wprowadzanych podczas projektowania.
Wydłużony nos
Nos F-4E jest najważniejszym elementem odróżniającym go od większości wersji morskich.
Pod radarem znajdowała się długa obudowa działka. Wylot broni był widoczny w dolnej części nosa.
Usterzenie
Stateczniki poziome skierowane w dół zapewniały właściwą stateczność i pozostawały poza częścią strumienia powietrza zaburzonego przez skrzydła.
Dysze silników
Tylna część kadłuba z dwiema dyszami J79 była narażona na wysoką temperaturę. Powierzchnie w tym rejonie często miały metaliczne, przebarwione wykończenie.
Malowanie F4 E Phantom
F-4E występował w wielu schematach malowania zależnych od kraju, jednostki i okresu służby.
Amerykańskie samoloty podczas wojny w Wietnamie często nosiły kamuflaż SEA z zielonymi i brązowymi powierzchniami górnymi oraz jasnym spodem.
Kamuflaż SEA
Kamuflaż Southeast Asia miał utrudniać zauważenie samolotu nad lasami i terenem Wietnamu.
Maszyny operujące z baz w regionie szybko ulegały zabrudzeniu i płowieniu pod wpływem słońca, wilgoci oraz intensywnej eksploatacji.
Europe One
W późniejszym okresie część amerykańskich F-4E otrzymała ciemniejszy kamuflaż European One. Składał się z zielonych i szarych barw dostosowanych do działań nad Europą.
Malowanie szare
W ostatnich latach służby coraz częściej stosowano różne odcienie szarości i oznaczenia o obniżonej widzialności.
Schematy użytkowników zagranicznych
Izrael, Iran, Grecja, Turcja, Japonia i inne państwa stosowały własne kamuflaże. Dzięki temu F-4E jest wyjątkowo atrakcyjnym tematem dla modelarzy.
F4 E Phantom w modelarstwie
F4 E Phantom należy do najpopularniejszych samolotów w modelarstwie plastikowym. Dostępne są zestawy w wielu skalach, między innymi 1:144, 1:72, 1:48 i 1:32.
Duża liczba użytkowników, jednostek i modernizacji zapewnia ogromny wybór wersji.
Na co zwrócić uwagę
Podczas budowy modelu trzeba określić:
- rok produkcji,
- użytkownika,
- rodzaj skrzydła,
- typ dysz silników,
- zestaw anten,
- konfigurację uzbrojenia,
- malowanie,
- wyposażenie kabiny,
- wariant nosa.
Nie każdy F-4E miał sloty. Nie wszystkie używały także identycznych anten i systemów ostrzegawczych.
Wersja wczesna i późna
Wczesny F-4E miał skrzydło bez slotów. Późny egzemplarz posiadał sloty na krawędzi natarcia.
Różnice te są dobrze widoczne i powinny zostać uwzględnione przy odwzorowywaniu konkretnego samolotu.
Ślady użytkowania
Phantomy często nosiły liczne poprawki lakiernicze, zacieki, zabrudzenia i przebarwienia.
Szczególnie charakterystyczne były osmalenia w tylnej części kadłuba oraz ślady wokół działka i paneli obsługowych.
F4 E Phantom w muzeach
Wiele F-4E zachowano w muzeach i kolekcjach na całym świecie. Maszyny można oglądać między innymi w Stanach Zjednoczonych, Europie, Izraelu i Azji.
Niektóre egzemplarze ustawiono przed bazami wojskowymi jako pomniki.
Konserwacja
Samolot eksponowany na zewnątrz jest narażony na korozję, promieniowanie słoneczne i zmiany temperatury.
Renowacja wymaga usuwania korozji, zabezpieczenia konstrukcji i odtwarzania historycznego malowania.
Samoloty zdolne do kołowania
Nieliczne Phantomy są utrzymywane w stanie pozwalającym na uruchamianie silników lub kołowanie podczas pokazów.
Utrzymanie pełnej zdolności lotnej byłoby jednak niezwykle kosztowne ze względu na zużycie płatowca, brak części i wymagania bezpieczeństwa.
F4 E Phantom w kulturze popularnej
Phantom stał się ikoną lotnictwa okresu zimnej wojny. Pojawia się w filmach, serialach, książkach, grach komputerowych, symulatorach i komiksach.
Jego charakterystyczna sylwetka jest łatwo rozpoznawalna nawet dla osób, które nie zajmują się zawodowo historią lotnictwa.
Gry i symulatory
F-4E jest dostępny w wielu symulatorach lotniczych. Gracze mogą poznawać jego radar, uzbrojenie i sposób prowadzenia walki.
Dobre odwzorowanie Phantoma wymaga przedstawienia współpracy dwuosobowej załogi oraz ograniczeń analogowej awioniki.
Filmy dokumentalne
Dokumenty dotyczące wojny w Wietnamie często pokazują Phantomy podczas startów, tankowania i ataków.
Maszyna stała się jednym z wizualnych symboli amerykańskiego lotnictwa lat sześćdziesiątych i siedemdziesiątych.
Dane techniczne F4 E Phantom
Dane mogą nieznacznie różnić się zależnie od źródła, serii produkcyjnej i konfiguracji.
Typowe wartości obejmują:
- załogę składającą się z dwóch osób,
- długość około 19 metrów,
- rozpiętość skrzydeł około 11,7 metra,
- wysokość około 5 metrów,
- dwa silniki General Electric J79,
- prędkość maksymalną ponad Mach 2,
- działko M61A1 Vulcan kalibru 20 mm,
- pociski AIM-7 Sparrow,
- pociski AIM-9 Sidewinder,
- możliwość przenoszenia bomb i pocisków powietrze–ziemia,
- możliwość tankowania w powietrzu.
Wymiary i osiągi mogły różnić się w zależności od wyposażenia, podwieszeń oraz modernizacji.
Dlaczego F4 E Phantom był tak długo używany
Długowieczność F-4E wynikała z kilku czynników. Płatowiec był solidny, samolot miał dużą rezerwę udźwigu, a przestronny kadłub pozwalał instalować kolejne systemy.
Państwa posiadające rozbudowane zaplecze techniczne mogły stopniowo modernizować Phantomy zamiast natychmiast kupować nowe samoloty.
Wysoki koszt wymiany
Zakup nowoczesnej floty myśliwców jest bardzo drogi. Obejmuje nie tylko sam samolot, lecz także szkolenie, uzbrojenie, części, infrastrukturę i obsługę.
Modernizacja F-4E mogła być rozwiązaniem przejściowym, pozwalającym odsunąć zakup następcy.
Duży udźwig nadal miał wartość
Nawet gdy Phantom przestał być idealnym myśliwcem przewagi powietrznej, pozostawał użytecznym samolotem uderzeniowym.
Mógł przenosić ciężkie bomby, pociski i duże zbiorniki paliwa, co stanowiło przewagę nad lżejszymi konstrukcjami.
Doświadczenie personelu
Wieloletnie użytkowanie oznaczało, że państwa miały przeszkolonych pilotów, mechaników, instruktorów i zapasy części.
Zmiana typu samolotu wiązała się z przebudową całego systemu obsługi.
Czy F4 E Phantom nadal jest groźnym samolotem
W podstawowej konfiguracji z lat siedemdziesiątych F-4E nie może równać się z nowoczesnymi myśliwcami. Ma starszy radar, większą sygnaturę, słabszą manewrowość i znacznie bardziej obciążającą załogę awionikę.
Zmodernizowany Phantom może jednak nadal skutecznie wykonywać część zadań uderzeniowych.
Ataki z dużej odległości
Jeżeli samolot przenosi nowoczesne uzbrojenie dalekiego zasięgu, nie musi zbliżać się bezpośrednio do najsilniejszej obrony.
Duży udźwig pozwala zabrać ciężkie pociski i dodatkowe paliwo.
Ograniczenia we współczesnej walce
F-4E ma duży przekrój radarowy i nie dysponuje technologią stealth. Jest więc łatwiejszy do wykrycia przez współczesne radary.
Starsze silniki generują silną sygnaturę cieplną, a konstrukcja nie zapewnia sprawności porównywalnej z nowoczesnymi maszynami.
Wartość zależna od modernizacji
Możliwości konkretnego Phantoma zależą przede wszystkim od radaru, systemów samoobrony, uzbrojenia i wyszkolenia załogi.
Dwa samoloty oznaczone F-4E mogą mieć zupełnie inny poziom skuteczności, jeżeli jeden zachował wyposażenie z lat siedemdziesiątych, a drugi przeszedł głęboką modernizację.
Znaczenie F4 E Phantom dla rozwoju lotnictwa
F4 E Phantom odegrał ważną rolę w przejściu od wyspecjalizowanych myśliwców przechwytujących do prawdziwych samolotów wielozadaniowych.
Pokazał, że jedna platforma może skutecznie walczyć z samolotami, atakować cele naziemne, używać uzbrojenia precyzyjnego i wykonywać misje w każdych warunkach pogodowych.
Powrót działka
Historia F-4E przypomniała projektantom, że rozwój pocisków nie oznacza automatycznego końca broni lufowej.
Większość późniejszych myśliwców, w tym F-15, F-16, F/A-18 i F-22, otrzymała stałe działka.
Znaczenie szkolenia
Doświadczenia z Phantomem pokazały, że zaawansowana technologia nie zastępuje realistycznego szkolenia.
Załogi musiały znać możliwości przeciwnika, ćwiczyć walkę manewrową i rozumieć ograniczenia własnych pocisków.
Rozwój uzbrojenia precyzyjnego
F-4E był jedną z platform, które udowodniły skuteczność bomb kierowanych laserowo.
Rozwiązania stosowane podczas wojny w Wietnamie stały się podstawą współczesnych precyzyjnych operacji lotniczych.
F4 E Phantom jako samolot przejściowy między generacjami
F-4E powstał w epoce analogowych wskaźników, prostych komputerów i pocisków o ograniczonej niezawodności. Jego kariera trwała jednak do czasów radarów cyfrowych, AMRAAM-ów i uzbrojenia kierowanego satelitarnie.
Dzięki modernizacjom samolot łączył elementy kilku epok.
Późne wersje miały płatowiec wywodzący się z lat pięćdziesiątych, ale mogły przenosić uzbrojenie powstałe dekady później.
Konstrukcja z dużym zapasem
Projektanci nie mogli przewidzieć wszystkich przyszłych modernizacji. Duży kadłub i solidna konstrukcja stworzyły jednak wystarczający zapas przestrzeni oraz udźwigu.
Granice rozwoju
Z czasem koszty utrzymania rosły, a płatowce zbliżały się do końca resursu. Nowe systemy zwiększały masę i wymagały coraz bardziej skomplikowanych zmian.
W pewnym momencie zakup nowej maszyny stawał się rozsądniejszy niż kolejna modernizacja.
F4 E Phantom jako ikona zimnej wojny
F4 E Phantom pozostaje jednym z najważniejszych samolotów bojowych drugiej połowy XX wieku. Brał udział w wojnach, kryzysach i ćwiczeniach na wielu kontynentach.
Jego sylwetka stała się symbolem potęgi amerykańskiego lotnictwa, ale również trudnych doświadczeń wojny w Wietnamie.
Był samolotem pełnym kontrastów. Powstał jako rozwinięcie myśliwca bez działka, lecz wersję E wyróżniała właśnie broń lufowa. Był ciężki, ale osiągał ogromną prędkość. Miał ograniczoną zwrotność, lecz dobrze wyszkolone załogi potrafiły skutecznie walczyć z lżejszymi przeciwnikami.
Dziedzictwo F4 E Phantom
Znaczenie F4 E Phantom nie wynika wyłącznie z liczby wyprodukowanych maszyn ani długości służby. Samolot wpłynął na taktykę, szkolenie, rozwój uzbrojenia i sposób projektowania kolejnych myśliwców.
Udowodnił, że wielozadaniowość może być rzeczywistą wartością operacyjną. Pokazał także, że błędne założenia doktrynalne można skorygować poprzez modernizację i zmianę sposobu szkolenia.
Działko Vulcan stało się znakiem rozpoznawczym wersji E, ale prawdziwa siła Phantoma wynikała z połączenia wielu cech: ogromnej mocy, dużego udźwigu, radaru, dwuosobowej załogi oraz możliwości przenoszenia niemal każdego rodzaju współczesnego mu uzbrojenia.
F-4E nie był samolotem łatwym. Wymagał doświadczonej załogi, rozbudowanej obsługi i dużych ilości paliwa. Nie wybaczał również błędnego zarządzania energią w walce manewrowej. W rękach dobrze wyszkolonych pilotów pozostawał jednak niezwykle skuteczną maszyną.
F4 E Phantom był najpełniejszym rozwinięciem lądowej wersji legendarnego Phantoma II. Łączył możliwość walki radarowej z działkiem, ogromny udźwig z prędkością przekraczającą Mach 2 oraz konstrukcję z lat pięćdziesiątych z technologiami wprowadzanymi jeszcze pod koniec XX wieku.
Długa służba w Stanach Zjednoczonych, Izraelu, Niemczech, Grecji, Turcji, Iranie, Japonii i wielu innych państwach potwierdziła wyjątkową elastyczność projektu. Niewiele samolotów mogło być skutecznie używanych przez tak długi czas i w tak różnych warunkach.
F4 E Phantom pozostaje symbolem epoki, w której szybkość, moc i udźwig były równie ważne jak elektronika. Jego potężna sylwetka, ryk dwóch silników J79 i wydłużony nos z działkiem Vulcan sprawiły, że stał się jedną z najbardziej rozpoznawalnych konstrukcji w historii lotnictwa wojskowego.
