F 4E Phantom II – historia, konstrukcja, uzbrojenie i służba legendarnego myśliwca

F 4E Phantom II, zapisywany także jako F-4E Phantom II, był jedną z najważniejszych i najbardziej wszechstronnych wersji amerykańskiego samolotu bojowego McDonnell Douglas F-4 Phantom II. Dwusilnikowa, dwuosobowa maszyna mogła wykonywać zadania myśliwskie, przechwytujące, bombowe, rozpoznawcze i uderzeniowe. W przeciwieństwie do wcześniejszych wariantów używanych przez Siły Powietrzne Stanów Zjednoczonych F-4E otrzymał stałe, wbudowane działko M61 Vulcan, co stanowiło odpowiedź na doświadczenia zdobyte podczas walk powietrznych nad Wietnamem.

Phantom II powstał pierwotnie jako pokładowy myśliwiec obrony floty dla amerykańskiej marynarki wojennej. Pierwszy prototyp wzbił się w powietrze w maju 1958 roku. Konstrukcja okazała się jednak na tyle udana, że zainteresowały się nią również amerykańskie siły powietrzne i piechota morska, a następnie liczni użytkownicy zagraniczni. Produkcja całej rodziny zakończyła się w 1979 roku po zbudowaniu ponad 5000 egzemplarzy, co uczyniło Phantoma jednym z najliczniej produkowanych zachodnich samolotów naddźwiękowych swojej epoki.

F-4E nie był lekkim i zwrotnym myśliwcem przeznaczonym wyłącznie do walki manewrowej. Była to duża, ciężka i niezwykle szybka platforma bojowa dysponująca potężnym radarem, znacznym udźwigiem uzbrojenia oraz dwoma silnikami odrzutowymi. Jego projekt odzwierciedlał doktrynę przełomu lat 50. i 60., zgodnie z którą przyszłe starcia miały być rozstrzygane przede wszystkim za pomocą pocisków kierowanych, radarów i przewagi prędkości. Rzeczywistość wojny wietnamskiej pokazała jednak, że samolot nadal potrzebował uzbrojenia lufowego, dobrej widoczności z kabiny i odpowiedniego szkolenia w walce na małej odległości.

Geneza samolotu F-4 Phantom II

Początki programu McDonnella

Historia F-4 zaczęła się w zakładach McDonnell Aircraft w pierwszej połowie lat 50. XX wieku. Firma pracowała wówczas nad następcami pokładowego myśliwca F3H Demon. Początkowo rozważano różne konstrukcje, w tym samoloty jednomiejscowe i maszyny przeznaczone do atakowania celów naziemnych.

Ostatecznie amerykańska marynarka zainteresowała się ciężkim, dwumiejscowym i dwusilnikowym myśliwcem przechwytującym. Jego najważniejszym zadaniem miała być obrona zespołów lotniskowcowych przed bombowcami przeciwnika. Samolot miał szybko wznosić się na dużą wysokość, wykrywać cel za pomocą radaru i zwalczać go kierowanymi pociskami powietrze–powietrze.

Pierwszy lot prototypu odbył się w maju 1958 roku. Nowa konstrukcja początkowo nosiła oznaczenie F4H-1. Po wprowadzeniu w 1962 roku jednolitego amerykańskiego systemu oznaczeń samolot otrzymał nazwę F-4 Phantom II.

Myśliwiec bez działka

Pierwsze Phantomy projektowano w okresie ogromnej wiary w pociski rakietowe. Zakładano, że przyszłe walki powietrzne będą prowadzone na dużych odległościach, a pilot nie będzie musiał wykonywać klasycznych pojedynków manewrowych.

W rezultacie samolot nie otrzymał początkowo stałego działka. Podstawę jego uzbrojenia stanowiły pociski kierowane:

• AIM-7 Sparrow naprowadzane radarowo,
• AIM-9 Sidewinder naprowadzane na promieniowanie podczerwone.

Na papierze koncepcja wyglądała przekonująco. Phantom mógł przenosić kilka pocisków, dysponował dobrym jak na swoje czasy radarem i osiągał prędkość ponad dwukrotnie większą od prędkości dźwięku. W praktyce walki nad Wietnamem ujawniły ograniczenia tej filozofii.

Powstanie F 4E Phantom II

Doświadczenia wojny w Wietnamie

Amerykańskie Phantomy rozpoczęły intensywną służbę bojową w Azji Południowo-Wschodniej. F-4 stał się podstawowym przeciwnikiem północnowietnamskich MiG-17, MiG-19 i MiG-21. Wietnamczycy korzystali z naprowadzania naziemnego, niewielkich rozmiarów własnych samolotów i możliwości prowadzenia zasadzki w dogodnych warunkach. USAF wykorzystywał Phantoma jako najważniejszy samolot do zwalczania MiG-ów.

W teorii amerykańskie pociski kierowane zapewniały wyraźną przewagę. W praktyce ich skuteczność ograniczały:

• niewystarczająca niezawodność ówczesnej elektroniki,
• wymagania dotyczące minimalnej odległości odpalenia,
• trudność utrzymania parametrów przechwycenia,
• warunki atmosferyczne,
• ograniczenia identyfikacji celów,
• konieczność wizualnego potwierdzania tożsamości samolotu,
• intensywne manewry wykonywane przez przeciwnika.

Pociski mogły zawodzić, a pilot Phantoma znajdował się czasami zbyt blisko celu, aby skutecznie użyć rakiety. Brak działka stawał się wtedy poważnym problemem.

Zewnętrzne zasobniki strzeleckie

Przed wprowadzeniem F-4E próbowano rozwiązać problem przez podwieszanie zasobników z działkiem M61 Vulcan. Rozwiązanie zwiększało możliwości samolotu, ale nie było idealne.

Zasobnik powodował dodatkowy opór aerodynamiczny i zajmował jeden z punktów podwieszenia. Drgania oraz sposób zamocowania mogły utrudniać uzyskanie odpowiedniej celności. Dodatkowo działko nie było tak dobrze zintegrowane z systemem celowniczym, jak broń zamontowana na stałe.

Doświadczenia te przyczyniły się do opracowania wersji F-4E ze stałym działkiem umieszczonym w przedłużonej części nosowej kadłuba.

Najważniejsza różnica między F-4E a wcześniejszymi wersjami

Najbardziej widoczną cechą F-4E był dłuższy nos mieszczący sześciolufowe działko rotacyjne M61A1 Vulcan kalibru 20 mm. Uzbrojenie to mogło prowadzić ogień z bardzo dużą szybkostrzelnością i było skuteczne zarówno w walce powietrznej, jak i podczas ostrzeliwania celów naziemnych.

Wcześniejsze wersje F-4C i F-4D nie miały stałego uzbrojenia strzeleckiego. F-4E zachował możliwość przenoszenia pocisków kierowanych, bomb i zbiorników dodatkowych, a jednocześnie uzyskał broń przydatną w starciu na małej odległości.

Dodanie działka wymagało przebudowy przedniej części kadłuba i zastosowania innego radaru. F-4E otrzymał system radarowy AN/APQ-120, który miał bardziej kompaktową antenę niż radary wcześniejszych wersji.

Konstrukcja F 4E Phantom II

F-4E był dużym, dwumiejscowym dolnopłatem o skośnych skrzydłach, klasycznym usterzeniu pionowym i charakterystycznym usterzeniu poziomym o ujemnym wzniosie. Konstrukcja została zoptymalizowana pod kątem dużej prędkości, znacznego udźwigu oraz działania w szerokim zakresie wysokości.

Kadłub

Kadłub miał półskorupową konstrukcję metalową. W jego przedniej części znajdowały się radar, działko, awionika i tandemowa kabina załogi. Środkową część zajmowały zbiorniki paliwa, kanały dolotowe oraz mocowania skrzydeł, a w tylnej części umieszczono dwa silniki General Electric J79.

Charakterystyczne boczne wloty powietrza miały ruchome elementy pomagające dostosować przepływ do prędkości lotu. Było to konieczne, ponieważ sprężarki silników musiały otrzymywać powietrze o właściwych parametrach również podczas lotu naddźwiękowego.

Skrzydła

Skrzydła Phantoma miały nietypowy kształt. Ich zewnętrzne części były uniesione, co zwiększało efektywny wznios i poprawiało stateczność boczną. Rozwiązanie było rezultatem zmian konstrukcyjnych wprowadzonych podczas rozwoju samolotu.

Wczesne F-4E miały krawędzie natarcia z klapami. W późniejszych seriach produkcyjnych zastosowano ruchome sloty, które poprawiały właściwości manewrowe przy dużych kątach natarcia i mniejszych prędkościach. Część starszych egzemplarzy również zmodernizowano. Samolot muzealny YF-4E służył między innymi jako platforma do prób slotów na krawędzi natarcia oraz eksperymentalnego systemu fly-by-wire.

Sloty zwiększały siłę nośną i pomagały pilotowi utrzymywać kontrolę podczas intensywnego manewrowania. Jednocześnie mogły nieznacznie zwiększać opór i wpływać na prędkość maksymalną. Był to jednak korzystny kompromis z punktu widzenia realnej walki powietrznej.

Usterzenie

Usterzenie poziome F-4 miało wyraźny ujemny wznios, czyli jego końcówki były skierowane w dół. Pomagało to zachować odpowiednią skuteczność sterowania i stateczność przy układzie aerodynamicznym zastosowanym w samolocie.

Duże usterzenie pionowe odpowiadało za stabilność kierunkową ciężkiej maszyny napędzanej dwoma silnikami.

Podwozie

F-4E miał trójpodporowe podwozie z kołem przednim. Podwozie główne chowało się w rejonie skrzydeł i kadłuba. Konstrukcja była wytrzymała, ponieważ pierwotny Phantom został opracowany jako samolot pokładowy.

Wersje lądowe nie potrzebowały wszystkich elementów wyposażenia okrętowego, ale zachowały dużą odporność konstrukcji. Była ona cenna podczas operowania z intensywnie użytkowanych lotnisk wojskowych.

Dwuosobowa załoga

F 4E Phantom II był samolotem dwuosobowym. Z przodu siedział pilot, a z tyłu operator systemów uzbrojenia, nazywany w USAF Weapon Systems Officer.

Podział zadań był istotny ze względu na złożoność ówczesnej awioniki. Pilot odpowiadał przede wszystkim za prowadzenie samolotu, taktykę manewru i użycie części uzbrojenia. Drugi członek załogi obsługiwał radar, pomagał w nawigacji, kontrolował systemy i wspierał proces wykrywania oraz atakowania celów.

W epoce analogowych wyświetlaczy, przełączników i ograniczonej automatyzacji obciążenie pracą mogło być bardzo duże. Współpraca obu lotników wpływała więc bezpośrednio na skuteczność bojową.

Widoczność z kabiny

Tandemowy układ siedzeń zmniejszał powierzchnię czołową samolotu, ale ograniczał widoczność operatora siedzącego z tyłu. Widok do przodu i w dół był szczególnie utrudniony.

Pilot również nie miał tak doskonałej widoczności do tyłu, jaką później oferowały jednoczęściowe kroplowe osłony kabiny lekkich myśliwców. W walce manewrowej świadomość sytuacyjna zależała więc od współpracy załogi, obserwacji obu lotników i komunikacji z innymi samolotami.

Silniki General Electric J79

F-4E był napędzany dwoma silnikami turboodrzutowymi General Electric J79 z dopalaczami. Były to jedne z najbardziej znanych amerykańskich silników odrzutowych okresu zimnej wojny.

J79 napędzały także inne samoloty, między innymi Lockheeda F-104 Starfighter. W Phantomie zapewniały bardzo dużą prędkość, dobre przyspieszenie na dużej wysokości i możliwość przenoszenia znacznego ładunku.

Dopalacz

Dopalacz zwiększał ciąg przez wtryskiwanie dodatkowego paliwa do strumienia gazów za turbiną. Pozwalał szybko przyspieszać, startować z dużym obciążeniem i przekraczać prędkość dźwięku.

Korzystanie z dopalacza wiązało się jednak z bardzo wysokim zużyciem paliwa. Pilot musiał rozsądnie zarządzać energią samolotu, zwłaszcza podczas walki, w której częste używanie pełnego ciągu mogło szybko zmniejszyć dostępny zapas paliwa.

Charakterystyczny dym

Silniki J79 w niektórych zakresach pracy pozostawiały widoczny czarny dym. Smuga mogła zdradzać położenie samolotu z dużej odległości, co było wadą w walce powietrznej.

Odpowiednie ustawienie ciągu mogło ograniczać dymienie, ale wymagało od załogi uwagi. W późniejszych samolotach bojowych zmniejszono ten problem dzięki nowocześniejszym komorom spalania i systemom sterowania silnikiem.

Osiągi F-4E Phantom II

Parametry mogły różnić się zależnie od serii produkcyjnej, konfiguracji, masy, uzbrojenia i warunków atmosferycznych. Phantom należał jednak do najszybszych samolotów bojowych swojej generacji.

F-4E mógł osiągać prędkość przekraczającą Mach 2 na dużej wysokości. Cała rodzina Phantom II była opisywana przez producenta jako dwumiejscowy i dwusilnikowy samolot zdolny do lotu z prędkością ponad dwukrotnie większą od prędkości dźwięku.

Do najważniejszych cech osiągowych należały:

• bardzo duża prędkość maksymalna,
• szybkie wznoszenie,
• znaczna masa startowa,
• możliwość działania na dużych wysokościach,
• duży udźwig uzbrojenia,
• zdolność pobierania paliwa w locie.

F-4 nie był jednak konstrukcją pozbawioną ograniczeń. Przy dużych kątach natarcia mógł gwałtownie tracić energię, a nieprawidłowe sterowanie prowadziło do niebezpiecznych zjawisk aerodynamicznych. Walka manewrowa wymagała znajomości charakterystyki samolotu i właściwego wykorzystywania jego przewagi prędkości oraz ciągu.

Masa i rozmiary

F-4E był znacznie większy od wielu jednosilnikowych przeciwników. Długość maszyny wynosiła około 19 metrów, a rozpiętość skrzydeł około 11,7 metra. Wysokość sięgała około 5 metrów.

Maksymalna masa startowa, zależnie od konfiguracji i przyjętych danych, mogła przekraczać 28 ton. Był to zatem ciężki samolot bojowy o rozmiarach wyraźnie większych niż MiG-21 czy późniejszy F-16.

Znaczna masa nie uniemożliwiała skutecznej walki. Phantom dysponował dwoma mocnymi silnikami, dużym zapasem paliwa i potężnym uzbrojeniem. Pilot musiał jednak unikać prób prowadzenia pojedynku dokładnie według reguł odpowiadających lżejszemu przeciwnikowi.

Działko M61A1 Vulcan

Wbudowane działko było najbardziej rozpoznawalnym ulepszeniem wersji F-4E. Sześciolufowy M61A1 Vulcan kalibru 20 mm działał w systemie Gatlinga, w którym obracający się zespół luf pozwalał uzyskać bardzo wysoką szybkostrzelność.

Działko umieszczono pod nosem samolotu. Jego instalacja obejmowała zapas amunicji, mechanizm podawania, napęd oraz system celowniczy.

Zastosowanie w walce powietrznej

M61 pozwalał zaatakować cel znajdujący się zbyt blisko, aby użyć pocisku rakietowego. Broń była także przydatna przeciwko przeciwnikom wykonującym intensywne manewry i wykorzystującym środki zakłócające naprowadzanie pocisków.

Skuteczne strzelanie wymagało odpowiedniego wyprzedzenia, stabilnego śledzenia celu i zachowania właściwej odległości. Przy ogromnej szybkostrzelności zapas amunicji wystarczał na stosunkowo krótki łączny czas prowadzenia ognia, dlatego pilot używał krótkich serii.

Zastosowanie przeciw celom naziemnym

Działko mogło służyć do ostrzeliwania lekkich pojazdów, stanowisk wojsk, infrastruktury i innych nieopancerzonych lub słabo chronionych celów. F-4E nie był jednak wyspecjalizowanym samolotem bliskiego wsparcia porównywalnym z późniejszym A-10.

Duża prędkość i rozmiary Phantoma oznaczały, że atak z małej wysokości wymagał dużej precyzji oraz pozostawiał pilotowi niewiele czasu na celowanie i odejście od celu.

Pociski powietrze–powietrze

F 4E Phantom II zachował możliwość przenoszenia podstawowego zestawu pocisków kierowanych Phantoma.

AIM-7 Sparrow

AIM-7 Sparrow był pociskiem średniego zasięgu naprowadzanym półaktywnie radarowo. Radar samolotu musiał oświetlać cel, aby głowica pocisku mogła odbierać odbite sygnały i korygować tor lotu.

Sparrow miał umożliwiać atakowanie celu przed wejściem w bezpośrednią walkę manewrową. W praktyce skuteczność wcześniejszych odmian podczas wojny wietnamskiej była ograniczana przez zawodność, procedury identyfikacji i warunki starcia.

Kolejne wersje pocisku otrzymywały lepszą elektronikę, większą odporność na zakłócenia i wyższą niezawodność.

AIM-9 Sidewinder

AIM-9 Sidewinder był pociskiem krótkiego zasięgu naprowadzanym na promieniowanie podczerwone. Wczesne warianty najłatwiej przechwytywały gorące gazy wylotowe silnika, dlatego najkorzystniejszy atak wykonywano z tylnej półsfery przeciwnika.

Sidewinder był stosunkowo prosty i nie wymagał ciągłego oświetlania celu radarem. Pilot musiał jednak uzyskać odpowiedni sygnał przechwycenia głowicy oraz odpalić pocisk w dozwolonej strefie.

Późniejsze uzbrojenie

Zagraniczni użytkownicy modernizowali swoje F-4E do przenoszenia nowszych pocisków. W zależności od państwa i wariantu modernizacji samoloty integrowano między innymi z nowoczesnymi pociskami średniego zasięgu, bronią izraelską, europejską lub krajowymi systemami uzbrojenia.

Nie każdy F-4E mógł używać każdego rodzaju pocisku. Konieczne były odpowiednie modernizacje radaru, komputera uzbrojenia, instalacji elektrycznej i oprogramowania.

Uzbrojenie powietrze–ziemia

Jedną z największych zalet Phantoma była wszechstronność. F-4E mógł przenosić duży zestaw uzbrojenia do atakowania celów naziemnych.

W zależności od okresu i użytkownika obejmował on:

• bomby niekierowane,
• bomby kasetowe,
• bomby kierowane laserowo,
• pociski powietrze–ziemia,
• zasobniki z niekierowanymi pociskami rakietowymi,
• środki do atakowania radarów,
• broń specjalną,
• zbiorniki dodatkowe,
• zasobniki rozpoznawcze i celownicze.

W czasie wojny wietnamskiej F-4 stał się nie tylko myśliwcem, lecz także bardzo ważnym samolotem uderzeniowym. Mógł bombardować mosty, lotniska, składy, linie komunikacyjne i stanowiska wojskowe.

Bomby kierowane laserowo

F-4E uczestniczył w rozwoju precyzyjnych uderzeń lotniczych. W późniejszym okresie wojny w Wietnamie samoloty używały bomb naprowadzanych laserowo przeciwko ważnym i dobrze chronionym celom.

Broń taka wymagała oświetlania celu wiązką lasera. Odbite promieniowanie było wykrywane przez głowicę bomby, która korygowała tor opadania.

W pierwszych systemach zadanie mogło być dzielone między dwa samoloty: jeden przenosił bombę, a drugi oświetlał cel. Rozwój zasobników celowniczych stopniowo umożliwił wykonywanie obu funkcji przez jedną maszynę.

Precyzyjne uzbrojenie zwiększało prawdopodobieństwo trafienia i ograniczało liczbę samolotów potrzebnych do zniszczenia punktowego celu.

Radar AN/APQ-120

F-4E otrzymał radar AN/APQ-120. Jego zmniejszona antena pozwoliła wygospodarować miejsce dla działka w nosie.

Radar umożliwiał:

• wykrywanie samolotów,
• śledzenie celów,
• wspieranie odpalenia AIM-7 Sparrow,
• prowadzenie przechwycenia,
• wykonywanie części zadań nawigacyjnych i uderzeniowych.

Jak na swoją epokę system był zaawansowany, lecz opierał się na technologii analogowej. Jego możliwości patrzenia w dół nad powierzchnią ziemi były ograniczone przez odbicia sygnału od terenu. Cel lecący nisko mógł być trudniejszy do wykrycia niż obiekt znajdujący się na tle czystego nieba.

Późniejsze modernizacje zagraniczne zastępowały oryginalny radar nowymi urządzeniami, dzięki którym Phantom otrzymywał możliwości zbliżone do młodszych samolotów wielozadaniowych.

Walka manewrowa

Phantom zyskał opinię samolotu szybkiego, ale ciężkiego. Ocena jego zwrotności wymaga jednak uwzględnienia sposobu pilotowania.

F-4E nie powinien był długo pozostawać w ciasnym zakręcie z lekkim przeciwnikiem, jeżeli prowadziło to do gwałtownego spadku prędkości. Maszyna najlepiej wykorzystywała:

• przewagę prędkości,
• dużą moc silników,
• manewry w płaszczyźnie pionowej,
• współpracę pary samolotów,
• atak z przewagi wysokości,
• możliwość ponownego nabrania energii.

Właściwe wyszkolenie pilotów miało równie duże znaczenie jak parametry techniczne. Doświadczenia z Wietnamu doprowadziły w amerykańskim lotnictwie do rozwoju bardziej realistycznych ćwiczeń i programów szkolenia w walce powietrznej.

F 4E Phantom II nad Wietnamem

F-4E został wprowadzony do służby w okresie trwania wojny wietnamskiej i uczestniczył w późniejszych fazach konfliktu. Pełnił rolę myśliwca eskortowego, samolotu przewagi powietrznej i maszyny uderzeniowej.

Walka z MiG-ami

Podczas starć z MiG-17 i MiG-21 Phantom musiał mierzyć się z przeciwnikami mniejszymi, często trudniejszymi do zauważenia i bardziej zwrotnymi przy określonych prędkościach.

F-4E miał jednak przewagę prędkości, mocny radar, dwóch członków załogi i możliwość użycia kilku rodzajów uzbrojenia. Dodanie działka zwiększyło elastyczność w sytuacji, gdy pociski nie mogły zostać skutecznie odpalone.

Misje bombowe

Znaczna część lotów Phantomów dotyczyła atakowania celów naziemnych. Samoloty działały w środowisku silnie nasyconym artylerią przeciwlotniczą i pociskami ziemia–powietrze.

Załogi musiały stosować zakłócenia elektroniczne, zmieniać wysokość, wykonywać manewry obronne i współpracować z wyspecjalizowanymi samolotami zwalczania obrony przeciwlotniczej.

Straty

Wojna w Wietnamie była dla lotnictwa amerykańskiego bardzo wymagająca. Phantomy były tracone w wyniku działania pocisków przeciwlotniczych, artylerii, samolotów przeciwnika, awarii i wypadków operacyjnych.

Duże znaczenie miały późniejsze analizy walk, które doprowadziły do zmian w szkoleniu, taktyce, uzbrojeniu i konstrukcji następnej generacji myśliwców.

F-4E w Izraelu

Izrael stał się jednym z najważniejszych zagranicznych użytkowników F-4E. Samoloty otrzymały lokalną nazwę Kurnass, oznaczającą młot.

Izraelskie Phantomy wykonywały misje myśliwskie, bombowe i rozpoznawcze. Uczestniczyły w intensywnych działaniach przeciwko lotnictwu, obronie przeciwlotniczej i celom naziemnym państw arabskich.

Wojna na wyczerpanie

F-4E trafiły do Izraela pod koniec lat 60. i szybko zostały wykorzystane w działaniach bojowych. Ich duży udźwig oraz zasięg pozwalały atakować cele położone głęboko na terytorium przeciwnika.

Wojna Jom Kipur

Podczas wojny w 1973 roku izraelskie Phantomy prowadziły ataki na cele w Egipcie i Syrii. Musiały działać w obliczu rozbudowanych systemów obrony przeciwlotniczej wyposażonych w radary, pociski ziemia–powietrze i artylerię.

Izraelskie lotnictwo poniosło straty, ale F-4E pozostały ważnym środkiem uderzeniowym. Doświadczenia konfliktu przyspieszyły rozwój taktyki zwalczania obrony przeciwlotniczej i walki elektronicznej.

Modernizacja Kurnass 2000

Izrael opracował program głębokiej modernizacji części samolotów, znany jako Kurnass 2000. Obejmował on ulepszoną awionikę, radar, systemy nawigacyjne, urządzenia walki elektronicznej i możliwość używania nowoczesnego uzbrojenia.

Dzięki modernizacji samoloty zaprojektowane w latach 50. mogły pozostać wartościowymi platformami uderzeniowymi przez kolejne dekady.

F-4E w Iranie

Iran zakupił F-4 przed rewolucją islamską, gdy kraj był bliskim partnerem Stanów Zjednoczonych. Irańskie siły powietrzne otrzymały między innymi liczne F-4E.

Po rewolucji w 1979 roku dostęp do amerykańskiego wsparcia technicznego został poważnie ograniczony. Mimo to Iran utrzymywał część floty w gotowości dzięki zapasom części, naprawom, lokalnej produkcji komponentów oraz wykorzystywaniu elementów pozyskiwanych z innych samolotów.

Wojna iracko-irańska

Podczas wojny w latach 1980–1988 irańskie Phantomy wykonywały:

• ataki na lotniska,
• misje przeciw żegludze,
• bombardowania infrastruktury,
• loty rozpoznawcze,
• przechwycenia,
• ataki na cele położone głęboko w Iraku.

F-4E był jednym z najważniejszych irańskich samolotów uderzeniowych. Jego zasięg i udźwig pozwalały prowadzić operacje na znacznych odległościach.

Utrzymywanie wiekowych maszyn w służbie bez normalnego wsparcia producenta stało się przykładem bardzo rozbudowanego lokalnego systemu remontowego.

F-4E w Grecji

Greckie siły powietrzne należały do wieloletnich użytkowników F-4E. Samoloty pełniły zadania przechwytujące i uderzeniowe, a część z nich poddano modernizacji.

Program Peace Icarus 2000 umożliwił wyposażenie greckich Phantomów w nowszą awionikę, radar, systemy nawigacyjne i zdolność do przenoszenia nowoczesnego uzbrojenia.

Zmodernizowane samoloty określano często jako F-4E AUP, czyli Avionics Upgrade Programme. Mogły używać między innymi bardziej współczesnych pocisków powietrze–powietrze i precyzyjnej broni uderzeniowej.

Greckie F-4E nadal uczestniczyły w ćwiczeniach NATO w latach 20. XXI wieku. W październiku 2024 roku Phantom greckich sił powietrznych brał udział w ćwiczeniu Ramstein Flag 24.

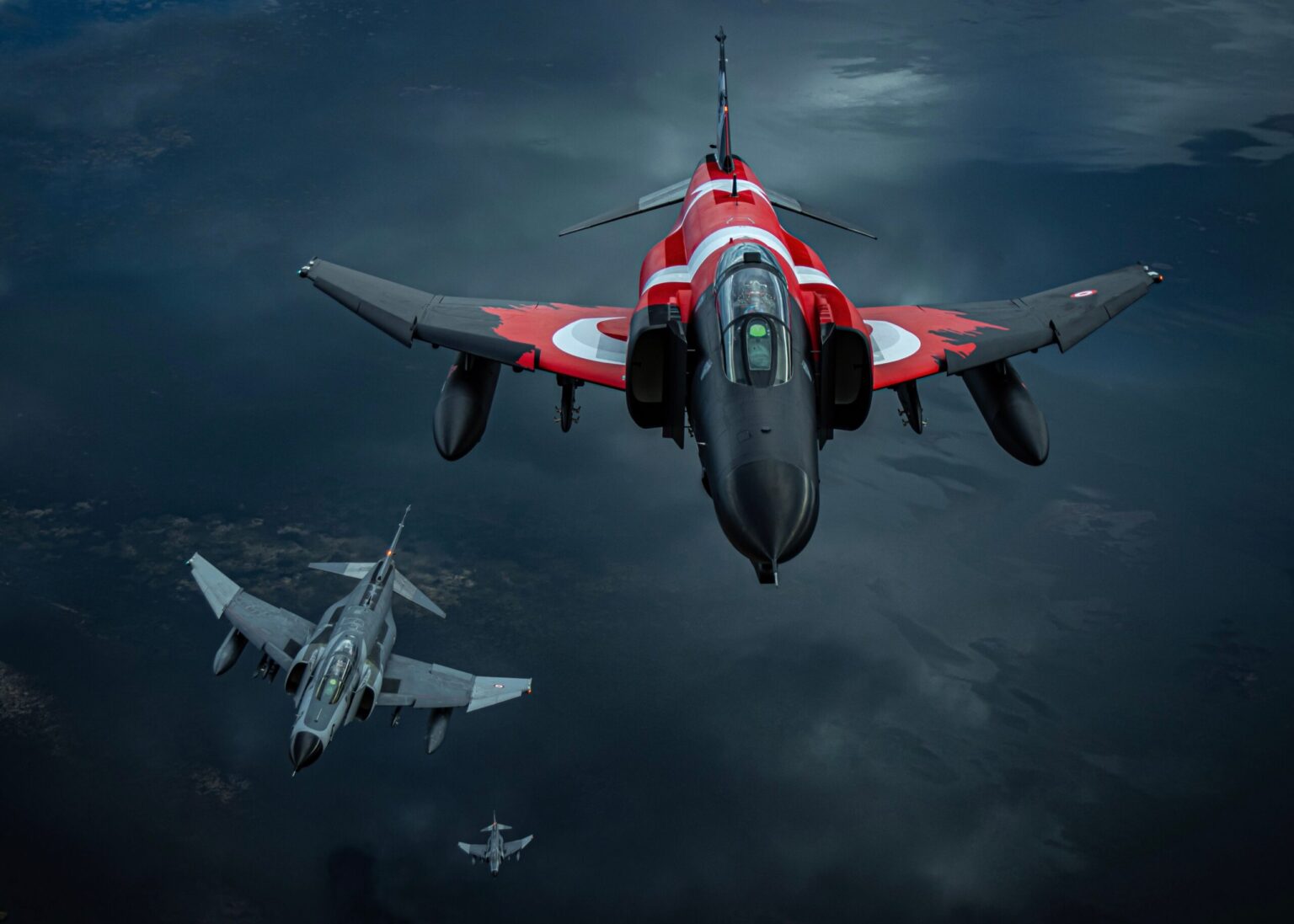

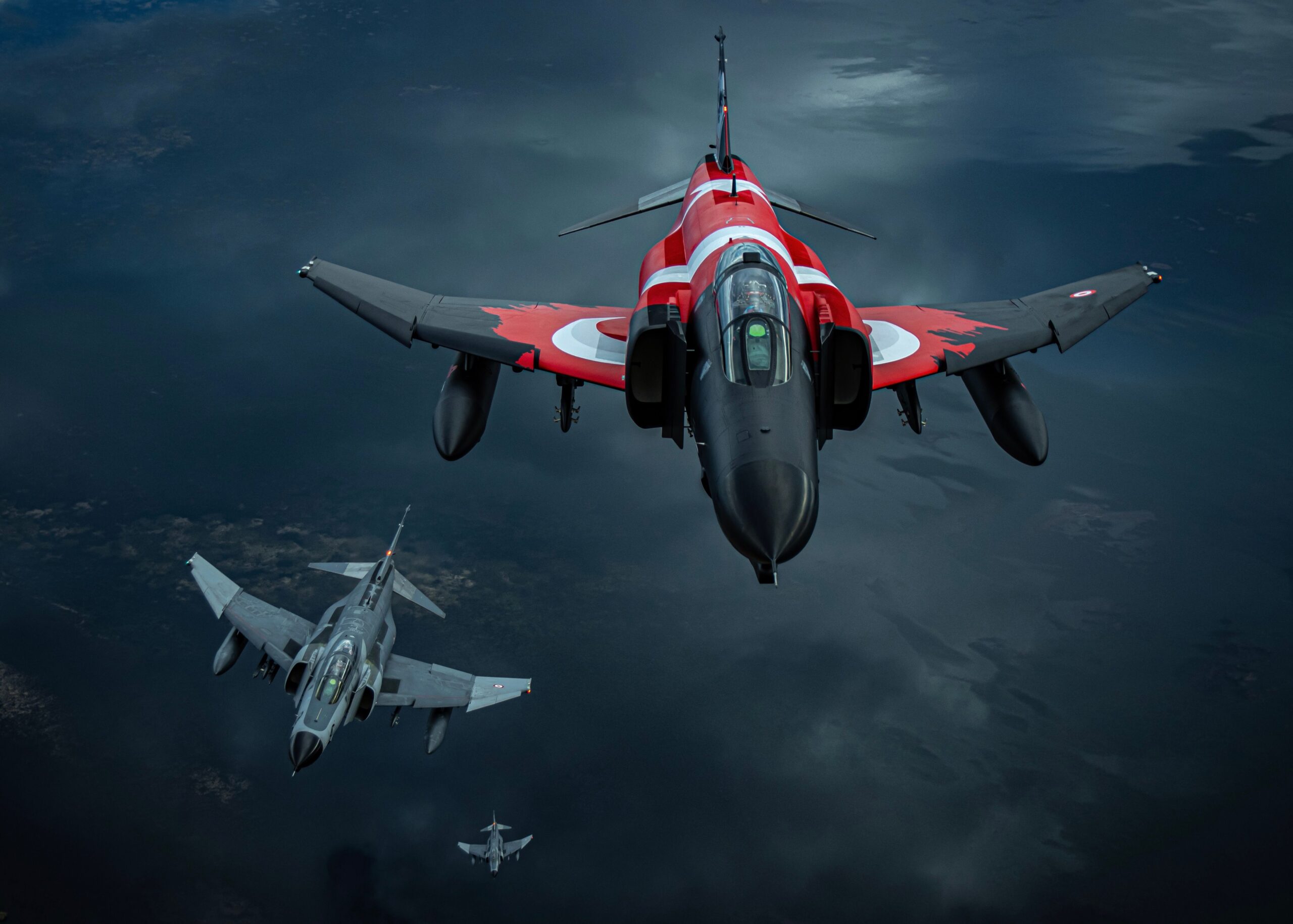

F-4E w Turcji

Turcja również eksploatowała znaczną flotę Phantomów. Najbardziej znanym wariantem modernizacyjnym stał się F-4E 2020 Terminator.

Program przeprowadzony przy współpracy z izraelskim przemysłem obejmował:

• nowoczesny radar,
• wymianę części awioniki,
• nowe wyświetlacze,
• komputer misji,
• ulepszoną nawigację,
• systemy walki elektronicznej,
• integrację precyzyjnego uzbrojenia.

Terminator został ukierunkowany przede wszystkim na zadania uderzeniowe. Dzięki modernizacji wiekowy samolot mógł przenosić nowoczesne pociski i bomby kierowane.

Turcja wykorzystywała F-4E w działaniach bojowych i patrolowych, a sam typ pozostawał jednym z najdłużej eksploatowanych ciężkich samolotów uderzeniowych kraju.

F-4E w Korei Południowej

Korea Południowa korzystała z Phantomów przez wiele dekad. Samoloty stanowiły ważny element odstraszania i mogły atakować cele położone w głębi terytorium przeciwnika.

Południowokoreańska flota obejmowała F-4D, F-4E i rozpoznawcze RF-4C. Łącznie kraj eksploatował około 220 Phantomów różnych wersji. Ostatnie F-4E wycofano w 2024 roku, kończąc wieloletnią historię typu w koreańskim lotnictwie.

Przed wycofaniem samoloty wykonywały między innymi ćwiczenia z pociskami dalekiego zasięgu AGM-142. Pokazywało to, jak długo odpowiednio modernizowana platforma mogła zachowywać zdolność do używania zaawansowanego uzbrojenia.

F-4E w Japonii

Japonia produkowała na licencji wersję F-4EJ. Początkowo została ona przystosowana przede wszystkim do obrony przestrzeni powietrznej i miała ograniczone możliwości atakowania celów naziemnych.

W późniejszym okresie powstał zmodernizowany wariant F-4EJ Kai. Otrzymał nowy radar, ulepszoną awionikę, systemy walki elektronicznej i możliwość używania nowszych pocisków.

Japońskie Phantomy pełniły służbę przez około pół wieku. Były wykorzystywane do przechwytywania obcych samolotów, szkolenia oraz zadań uderzeniowych. Zastępowano je stopniowo przez nowoczesne F-35A.

Inni użytkownicy F-4E

F-4E lub wersje blisko z nim spokrewnione były używane również przez inne państwa. Phantom stał się jednym z najważniejszych eksportowych samolotów bojowych Stanów Zjednoczonych w okresie zimnej wojny.

Wśród użytkowników różnych odmian rodziny znajdowały się między innymi:

• Australia,
• Egipt,
• Grecja,
• Hiszpania,
• Iran,
• Izrael,
• Japonia,
• Korea Południowa,
• Niemcy,
• Turcja,
• Wielka Brytania.

Nie wszystkie te państwa eksploatowały dokładnie wariant F-4E. Część korzystała z wersji morskich, rozpoznawczych albo specjalnie dostosowanych wariantów krajowych.

F-4G Wild Weasel jako rozwinięcie F-4E

Jednym z najważniejszych specjalistycznych wariantów Phantoma był F-4G Wild Weasel. Powstał przez przebudowanie samolotów F-4E.

W F-4G usunięto działko i zastąpiono je zaawansowanym wyposażeniem do wykrywania oraz lokalizowania radarów obrony przeciwlotniczej. Zadaniem samolotu było tłumienie lub niszczenie systemów rakietowych przeciwnika.

Łącznie przebudowano 116 F-4E do standardu F-4G. Samoloty przenosiły pociski przeciwradiolokacyjne i uczestniczyły między innymi w operacji Pustynna Burza.

Załoga F-4G celowo zbliżała się do obszaru działania radarów przeciwnika, wykrywała ich emisje i atakowała stanowiska. Była to misja niezwykle niebezpieczna, ale konieczna dla ochrony pozostałych samolotów uderzeniowych.

F-4E w roli samolotu szturmowego

Chociaż Phantom powstał jako myśliwiec przechwytujący, F-4E stał się skuteczną platformą uderzeniową. Mógł zabierać znacznie większy ładunek niż wiele lżejszych myśliwców.

Duży udźwig umożliwiał jednoczesne przenoszenie:

• uzbrojenia powietrze–powietrze,
• bomb,
• zbiorników dodatkowych,
• zasobników zakłócających,
• urządzeń celowniczych.

Samolot mógł więc bronić się przed myśliwcami, a jednocześnie wykonywać główne zadanie bombowe.

Jego wadami podczas działań na małej wysokości były znaczna sylwetka, wysokie zużycie paliwa i ograniczona zwrotność przy dużym obciążeniu. Mimo to szybkość i moc silników ułatwiały przełamanie ataku oraz odejście od celu.

Tankowanie w powietrzu

F-4E USAF był przystosowany do pobierania paliwa w locie za pomocą sztywnego przewodu tankowca, czyli systemu flying boom.

Tankowanie zwiększało zasięg i czas przebywania w rejonie działań. Było niezbędne podczas głębokich uderzeń, dalekich przegrupowań i lotów międzykontynentalnych.

Operacja wymagała precyzyjnego utrzymywania pozycji za tankowcem. Pilot musiał reagować na turbulencje i polecenia operatora systemu tankowania, zachowując niewielką odległość od dużego samolotu.

Możliwość uzupełniania paliwa należała do kluczowych zalet Phantoma jako platformy strategicznie mobilnej.

Środki walki elektronicznej

W miarę rozwoju zagrożeń F-4E otrzymywał coraz bardziej rozbudowane systemy ostrzegające o opromieniowaniu radarem i zakłócające pracę urządzeń przeciwnika.

Samoloty mogły przenosić podwieszane zasobniki zakłócające. Ich zadaniem było utrudnianie wykrycia maszyny, śledzenia jej przez radar oraz naprowadzania pocisków.

Do środków obronnych należały również wyrzutniki:

• flar termicznych przeciw pociskom naprowadzanym na podczerwień,
• dipoli odbijających fale radarowe.

Wczesne F-4 nie dysponowały zintegrowanymi systemami samoobrony porównywalnymi z nowoczesnymi samolotami. Wyposażenie rozwijano etapami, często w odpowiedzi na doświadczenia z kolejnych konfliktów.

Charakterystyczna sylwetka F 4E Phantom II

Phantom jest łatwo rozpoznawalny nawet przez osoby niezajmujące się zawodowo lotnictwem. Jego wygląd tworzą:

• masywny kadłub,
• duże boczne wloty powietrza,
• uniesione końcówki skrzydeł,
• usterzenie poziome skierowane w dół,
• wysoka stateczność pionowa,
• dwie kabiny ustawione w tandemie,
• długi nos z działkiem,
• dwie dysze silników umieszczone blisko siebie.

Samolot nie został zaprojektowany z myślą o delikatnej i harmonijnej estetyce. Jego forma wynikała przede wszystkim z wymagań aerodynamicznych, rozmieszczenia urządzeń i konieczności przenoszenia dużego uzbrojenia.

To właśnie surowy, techniczny wygląd przyczynił się do powstania wielu przydomków. Phantom bywał określany jako „latające kowadło”, „nosorożec” albo „największy na świecie dystrybutor części do MiG-ów”.

Malowanie F-4E

F-4E nosiły bardzo różne schematy malowania w zależności od okresu, użytkownika i rejonu działania.

Kamuflaż południowo-wschodniej Azji

Podczas wojny wietnamskiej amerykańskie samoloty często otrzymywały kamuflaż złożony z odcieni zieleni i brązu na górnych powierzchniach oraz jasnoszarego spodu.

Malowanie miało utrudniać wykrycie samolotu na tle terenu podczas lotów na małej wysokości.

Europejski kamuflaż

W późniejszym okresie stosowano między innymi ciemniejsze schematy przeznaczone do działań nad Europą. Kolory dobierano do warunków pogodowych, roślinności i przewidywanego profilu misji.

Szare malowanie

W końcowym okresie służby wiele samolotów otrzymywało różne odcienie szarości. Takie malowanie jest bardziej uniwersalne podczas działań powietrznych i może utrudniać obserwację samolotu na tle nieba.

Użytkownicy zagraniczni stosowali własne schematy, oznaczenia narodowe i malowania okolicznościowe.

Wady F 4E Phantom II

Mimo ogromnych możliwości F-4E nie był konstrukcją idealną.

Do najczęściej wymienianych ograniczeń należały:

• wysoka masa,
• duże zużycie paliwa,
• znaczna widoczność optyczna i radarowa,
• dymienie silników J79,
• ograniczona widoczność z tylnej kabiny,
• skomplikowana obsługa techniczna,
• duże obciążenie pracą załogi,
• szybka utrata energii przy niewłaściwym manewrowaniu,
• ograniczenia radaru nad tłem ziemi.

Wczesna filozofia projektowa nadmiernie polegała na pociskach kierowanych. F-4E częściowo usunął ten problem przez dodanie działka i poprawę manewrowości późnych egzemplarzy.

Samolot nadal wymagał jednak dobrze wyszkolonej załogi, sprawnego wsparcia naziemnego i znacznych ilości paliwa.

Zalety F-4E

Lista mocnych stron Phantoma była równie długa.

Najważniejsze zalety obejmowały:

• bardzo dużą prędkość,
• dwa mocne silniki,
• wysoki udźwig uzbrojenia,
• możliwość działania w każdych warunkach pogodowych,
• dwuosobową załogę,
• elastyczność zastosowania,
• odporność konstrukcji,
• możliwość modernizacji,
• tankowanie w powietrzu,
• zdolność do wykonywania misji myśliwskich i bombowych.

Phantom mógł pełnić wiele funkcji, które wcześniej wymagały użycia kilku wyspecjalizowanych typów samolotów. Ta uniwersalność była jednym z powodów jego ogromnego sukcesu eksportowego.

F-4E a F-4C

F-4C był pierwszą podstawową wersją Phantoma przeznaczoną dla USAF. Powstał na bazie konstrukcji używanej przez marynarkę, ale dostosowano go do potrzeb lotnictwa operującego z baz lądowych.

Najważniejsze różnice na korzyść F-4E obejmowały:

• wbudowane działko M61,
• zmieniony radar,
• wydłużony nos,
• ulepszoną awionikę,
• rozwój możliwości uderzeniowych,
• w późnych egzemplarzach sloty na krawędzi natarcia.

F-4C odegrał ogromną rolę podczas wojny wietnamskiej, ale F-4E lepiej odpowiadał doświadczeniom zdobytym w realnej walce.

F-4E a F-4D

F-4D był rozwinięciem F-4C i otrzymał ulepszone wyposażenie do prowadzenia uderzeń. Nadal nie miał jednak stałego działka.

F-4E przejął wielozadaniowy charakter F-4D, dodając uzbrojenie strzeleckie i dalsze modyfikacje systemów pokładowych.

W praktyce F-4D i F-4E mogły wykonywać podobne zadania bombowe, ale F-4E miał większą elastyczność podczas walki na małej odległości.

F-4E a morskie wersje Phantoma

Warianty używane przez marynarkę i piechotę morską, takie jak F-4B, F-4J czy F-4S, były przystosowane do działania z lotniskowców.

Miały między innymi:

• hak do lądowania na pokładzie,
• odpowiednio wzmocnione podwozie,
• elementy przystosowane do katapultowania,
• składane części skrzydeł,
• wyposażenie zgodne z wymaganiami operacji morskich.

F-4E był wariantem lądowym USAF. Nie potrzebował pełnego zestawu wyposażenia do operowania z lotniskowca, ale zachował część solidności konstrukcji wynikającej z morskiego pochodzenia projektu.

F-4E a MiG-21

MiG-21 był jednym z najważniejszych przeciwników Phantoma. Oba samoloty reprezentowały odmienne podejście konstrukcyjne.

F-4E był:

• większy,
• cięższy,
• dwusilnikowy,
• dwuosobowy,
• wyposażony w bardziej rozbudowany radar,
• zdolny do przenoszenia większej ilości uzbrojenia.

MiG-21 był:

• mniejszy,
• lżejszy,
• jednosilnikowy,
• trudniejszy do zauważenia,
• zwrotny w określonych warunkach,
• prostszy i tańszy.

Phantom miał przewagę w możliwościach radarowych, udźwigu, zasięgu i liczbie przenoszonych pocisków. MiG mógł wykorzystywać małą sylwetkę, naprowadzanie naziemne i dogodne warunki zasadzki.

Wynik walki zależał nie tylko od parametrów technicznych, ale również od wyszkolenia, sytuacji taktycznej, wsparcia naziemnego i sprawności uzbrojenia.

F-4E a F-15 Eagle

F-15 Eagle został zaprojektowany częściowo jako odpowiedź na doświadczenia z użycia ciężkich Phantomów oraz informacje o rozwoju radzieckich samolotów bojowych.

F-15 miał zapewnić zdecydowaną przewagę w walce powietrznej. Oferował:

• lepszy stosunek ciągu do masy,
• większą zwrotność,
• nowocześniejszy radar,
• lepszą widoczność z kabiny,
• zaawansowane pociski,
• mniejsze obciążenie pilota.

Pierwszy lot F-15 odbył się w 1972 roku. Samolot stał się następcą F-4 w wielu jednostkach myśliwskich USAF.

F-4E pozostał jednak wartościowym samolotem uderzeniowym i był wykorzystywany równolegle z Eagle’em jeszcze przez wiele lat.

F-4E a F-16 Fighting Falcon

F-16 reprezentował koncepcję lekkiego, zwrotnego i stosunkowo niedrogiego myśliwca wielozadaniowego. Miał jeden silnik, jednego pilota i cyfrowe sterowanie fly-by-wire.

W porównaniu z Phantomem był:

• mniejszy,
• lżejszy,
• bardziej ekonomiczny,
• łatwiejszy w utrzymaniu,
• zwrotniejszy,
• wyposażony w bardziej ergonomiczny kokpit.

F-4E miał natomiast dwóch członków załogi, dwa silniki i w niektórych konfiguracjach mógł przenosić bardzo ciężki ładunek.

W miarę rozwoju awioniki F-16 przejmował coraz więcej zadań wykonywanych wcześniej przez Phantomy.

Modernizacje przedłużające służbę

Długowieczność F-4E wynikała nie tylko z wytrzymałej konstrukcji, ale również z podatności na modernizacje.

W różnych krajach wymieniano:

• radary,
• komputery misji,
• wyświetlacze,
• systemy nawigacyjne,
• urządzenia identyfikacyjne,
• środki walki elektronicznej,
• okablowanie,
• systemy komunikacji,
• urządzenia do używania precyzyjnego uzbrojenia.

Modernizacja mogła radykalnie zwiększyć możliwości samolotu, ale nie usuwała wszystkich ograniczeń. Stara konstrukcja nadal miała wysoki koszt eksploatacji, dużą sygnaturę radarową i zużyte elementy płatowca.

W pewnym momencie zakup młodszej maszyny stawał się bardziej opłacalny niż dalsze remontowanie Phantoma.

Wycofanie F-4E z USAF

Siły Powietrzne Stanów Zjednoczonych stopniowo zastępowały F-4E samolotami F-15, F-16 i innymi nowocześniejszymi konstrukcjami.

Phantomy przechodziły z jednostek pierwszej linii do Gwardii Narodowej, jednostek szkolnych i zadań specjalistycznych. Ostatnie F-4 w podstawowej służbie bojowej USAF wycofano w latach 90.

Część samolotów przebudowano na bezzałogowe cele latające QF-4. Mogły być zdalnie sterowane i służyły do prób rakiet, szkolenia załóg oraz oceny systemów uzbrojenia.

Niektóre QF-4 zachowywały możliwość lotu z pilotem na pokładzie, co ułatwiało szkolenie, przebazowanie i testy.

F-4E jako samolot muzealny

Dziś wiele Phantomów można oglądać w muzeach, bazach wojskowych i kolekcjach lotniczych na całym świecie.

Zachowane egzemplarze są ważnymi świadectwami:

• rozwoju lotnictwa naddźwiękowego,
• wojny wietnamskiej,
• zimnej wojny,
• rozwoju uzbrojenia kierowanego,
• historii NATO,
• lotnictwa Izraela, Iranu, Japonii, Grecji i Turcji.

Renowacja Phantoma jest trudnym przedsięwzięciem. Samolot jest duży, zawiera skomplikowane instalacje i często przez wiele lat stał na zewnątrz. Konserwatorzy muszą zabezpieczać strukturę przed korozją, odtwarzać oznaczenia i usuwać niebezpieczne pozostałości materiałów eksploatacyjnych.

Znaczenie F 4E Phantom II dla rozwoju myśliwców

F-4E wpłynął na sposób projektowania kolejnych samolotów bojowych. Jego służba wykazała, że nowoczesny myśliwiec powinien łączyć:

• skuteczny radar,
• pociski średniego i krótkiego zasięgu,
• działko,
• dobrą widoczność,
• zdolność do walki manewrowej,
• wysoką niezawodność,
• ergonomiczny kokpit,
• realistyczne szkolenie załóg.

Doświadczenia z Phantoma znalazły odzwierciedlenie w projektach F-14, F-15, F-16 i F/A-18.

Nie oznacza to, że F-4 był nieudany. Wręcz przeciwnie – był niezwykle skuteczną konstrukcją jak na założenia swojej epoki. Jego niedoskonałości stały się jednak cenną lekcją dla następnego pokolenia inżynierów, pilotów i strategów.

Dlaczego F-4E pozostawał w służbie tak długo

Długowieczność samolotu wynikała z kilku czynników. Konstrukcja była wytrzymała, dysponowała znacznym zapasem udźwigu i oferowała wystarczająco dużo miejsca na instalowanie nowych urządzeń.

Phantom mógł nadal wykonywać zadania uderzeniowe nawet wtedy, gdy przestał odpowiadać wymaganiom nowoczesnej walki powietrznej.

Państwa, które nie mogły od razu kupić dużej liczby nowych myśliwców, modernizowały istniejące F-4E. Pozwalało to uzyskać:

• radar nowej generacji,
• współczesne pociski,
• precyzyjne bomby,
• lepszą nawigację,
• nowocześniejsze systemy samoobrony.

Równocześnie rozwijało się lokalne zaplecze remontowe i szkoleniowe. W rezultacie wycofanie dobrze znanego typu mogło być droższe niż jego dalsze ograniczone użytkowanie.

Dziedzictwo F 4E Phantom II

F-4E był produktem epoki, w której prędkość, radar i pociski miały całkowicie odmienić walkę powietrzną. Doświadczenia bojowe pokazały, że sama technologia nie wystarcza. Potrzebne były również działko, dobre szkolenie, odpowiednia taktyka i niezawodna identyfikacja przeciwnika.

Wersja E połączyła pierwotną siłę Phantoma z rozwiązaniami wynikającymi z realnych walk. Otrzymała stałe uzbrojenie strzeleckie, rozwijane wyposażenie uderzeniowe i poprawioną manewrowość późniejszych egzemplarzy.

Samolot stał się:

• myśliwcem,
• bombowcem taktycznym,
• platformą precyzyjnego uderzenia,
• nosicielem broni przeciwradiolokacyjnej,
• maszyną szkoleniową,
• podstawą specjalistycznego F-4G Wild Weasel.

Niewiele konstrukcji bojowych potrafiło równie skutecznie łączyć tak różne zadania.

F 4E Phantom II jako ikona lotnictwa wojskowego

F 4E Phantom II pozostaje jedną z najbardziej rozpoznawalnych maszyn bojowych XX wieku. Jego masywna sylwetka, dwa silniki J79, charakterystyczne skrzydła i długi nos z działkiem stały się symbolami lotnictwa okresu wojny wietnamskiej i zimnej wojny.

Phantom nie był samolotem subtelnym. Był głośny, duży, paliwożerny i skomplikowany. Jednocześnie potrafił lecieć z prędkością przekraczającą Mach 2, przenosić ogromny zestaw uzbrojenia i wykonywać misje, do których wcześniej potrzebowano kilku różnych typów maszyn.

Jego sukces potwierdza skala produkcji całej rodziny. Ponad 5000 zbudowanych Phantomów trafiło do sił zbrojnych Stanów Zjednoczonych i licznych państw sojuszniczych. Był jednym z najważniejszych zachodnich samolotów bojowych swojej generacji i zachował znaczenie długo po pojawieniu się nowocześniejszych konstrukcji.

F-4E stanowił najbardziej dojrzałe rozwinięcie podstawowego Phantoma używanego przez USAF. Stałe działko M61 Vulcan, szerokie możliwości uderzeniowe, duży udźwig i podatność na modernizacje sprawiły, że samolot przez dziesięciolecia pozostawał wartościowym narzędziem walki.

Choć obecnie większość Phantomów znajduje się w muzeach lub została wycofana, konstrukcja nadal budzi ogromne zainteresowanie. Jest symbolem czasów, w których lotnictwo wojskowe przechodziło od klasycznych pojedynków działkowych do walki radarowej i precyzyjnego uzbrojenia kierowanego. F 4E Phantom II połączył oba te światy, zapisując się w historii jako ciężki, szybki i wyjątkowo wszechstronny samolot bojowy.
