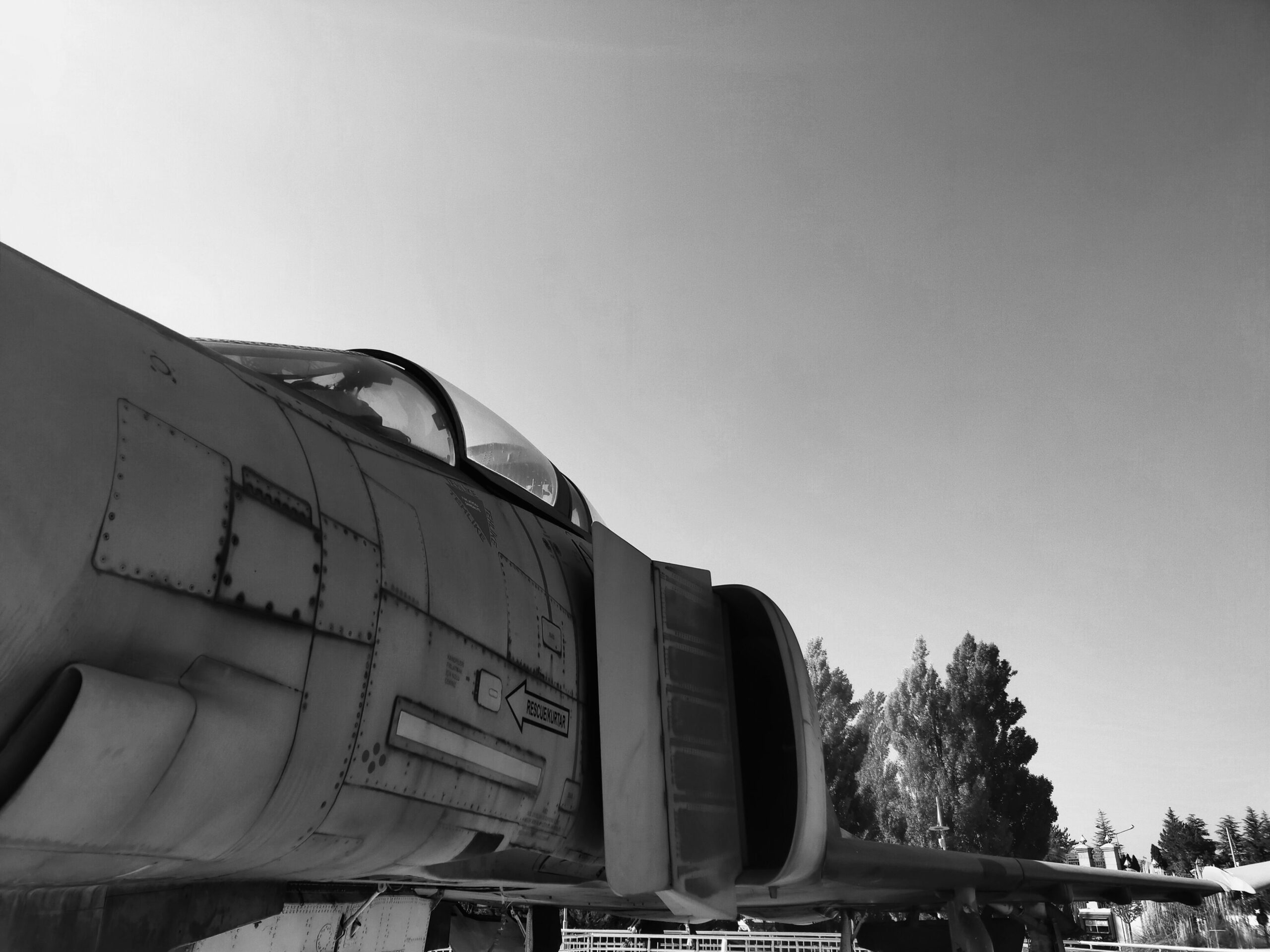

F4 Phantom, znany szerzej jako McDonnell Douglas F-4 Phantom II, należy do najbardziej rozpoznawalnych samolotów bojowych drugiej połowy XX wieku. Potężna sylwetka, dwa silniki, charakterystycznie uniesione końcówki skrzydeł, opuszczone stateczniki poziome oraz kłęby czarnego dymu pozostawiane przez starsze wersje jednostek napędowych sprawiły, że maszyna stała się ikoną lotnictwa wojskowego. Phantom uczestniczył w wojnach, patrolach granicznych, misjach przechwytujących, działaniach rozpoznawczych oraz operacjach zwalczania obrony przeciwlotniczej. Był użytkowany przez marynarkę wojenną, lotnictwo i piechotę morską Stanów Zjednoczonych, a później trafił do sił zbrojnych wielu innych państw.
F4 Phantom powstał jako pokładowy myśliwiec przechwytujący, ale szybko przekształcił się w wielozadaniową platformę zdolną do walki powietrznej, atakowania celów naziemnych, przenoszenia broni kierowanej, wykonywania lotów rozpoznawczych oraz niszczenia radarów przeciwnika. Był jednym z pierwszych zachodnich samolotów bojowych, które na dużą skalę łączyły mocny radar, uzbrojenie rakietowe, wysoką prędkość i możliwość działania w różnych warunkach pogodowych.
Nie był konstrukcją subtelną ani lekką. Phantom był duży, ciężki, głośny i niezwykle mocny. Jego projekt podporządkowano osiągom, udźwigowi i skuteczności bojowej. W szczytowym okresie kariery samolot stanowił podstawowe wyposażenie wielu jednostek frontowych NATO i państw sprzymierzonych ze Stanami Zjednoczonymi. Choć został opracowany w latach pięćdziesiątych, dzięki kolejnym modernizacjom pozostał w służbie przez wiele dekad.
F4 Phantom jako jeden z najważniejszych samolotów zimnej wojny
Historia F4 Phantom jest ściśle związana z realiami zimnej wojny. W latach pięćdziesiątych rozwój odrzutowców postępował niezwykle szybko. Samoloty, które jeszcze kilka lat wcześniej uchodziły za nowoczesne, szybko stawały się przestarzałe. Konstruktorzy poszukiwali maszyn zdolnych do przekraczania prędkości dźwięku, działania na dużych wysokościach i przechwytywania bombowców, zanim te dotrą do chronionych obszarów.
Ważną rolę odgrywała również technologia rakiet kierowanych. W wojskowych analizach zakładano, że przyszłe walki powietrzne będą odbywać się głównie na średnich i dużych odległościach. Radar miał wykrywać cel, a rakieta niszczyć go bez konieczności prowadzenia klasycznego pojedynku manewrowego.
F4 Phantom został zaprojektowany właśnie w takim środowisku. Miał szybko wznieść się w powietrze, odnaleźć przeciwnika przy pomocy radaru i zaatakować go rakietami. Z czasem rzeczywistość pola walki pokazała jednak, że nowoczesna technologia nie wyeliminowała znaczenia manewrowania, obserwacji wzrokowej ani uzbrojenia strzeleckiego.
Phantom stał się więc nie tylko symbolem technologicznej potęgi, ale także przykładem samolotu, który musiał ewoluować pod wpływem doświadczeń bojowych.
Geneza samolotu F4 Phantom
Początki konstrukcji sięgają pierwszej połowy lat pięćdziesiątych. Firma McDonnell Aircraft miała już doświadczenie w projektowaniu samolotów pokładowych dla marynarki wojennej Stanów Zjednoczonych. Jedną z wcześniejszych konstrukcji był F3H Demon, który jednak nie spełnił wszystkich pokładanych w nim nadziei, zwłaszcza w zakresie osiągów i niezawodności napędu.
McDonnell rozpoczął prace nad nową maszyną, która początkowo miała być rozwinięciem wcześniejszej konstrukcji. Projekt stopniowo się zmieniał. Rozważano różne konfiguracje, w tym samolot szturmowy, myśliwiec dzienny oraz przechwytujący.
Marynarka wojenna potrzebowała maszyny zdolnej do działania z lotniskowców, wyposażonej w radar i rakiety powietrze–powietrze. Wymagania te doprowadziły do powstania dużego, dwusilnikowego i dwuosobowego samolotu.
Pierwszy lot prototypu
Prototyp noszący oznaczenie XF4H-1 po raz pierwszy wzbił się w powietrze w 1958 roku. Już w okresie prób okazało się, że konstrukcja dysponuje ogromnym potencjałem. Samolot osiągał wysoką prędkość, szybko się wznosił i mógł przenosić znaczne ilości uzbrojenia.
W kolejnych latach Phantom ustanawiał rekordy prędkości, wysokości i tempa wznoszenia. Rekordy miały nie tylko znaczenie propagandowe. Pokazywały, że nowa konstrukcja może konkurować z najbardziej zaawansowanymi samolotami świata.
Od F4H do F-4
Pierwotne oznaczenia samolotów amerykańskiej marynarki wojennej różniły się od systemu używanego przez lotnictwo. Phantom był początkowo oznaczany jako F4H. Po ujednoliceniu amerykańskich oznaczeń wojskowych w 1962 roku maszyna otrzymała nazwę F-4.
W dokumentach i publikacjach można więc spotkać zarówno wcześniejsze oznaczenia, takie jak F4H-1, jak i późniejsze nazwy, na przykład F-4B, F-4C czy F-4E.
Dlaczego samolot nazwano Phantom II
Nazwa Phantom nie była w firmie McDonnell nowa. Wcześniejszy samolot FH-1 Phantom był jednym z pierwszych amerykańskich odrzutowych myśliwców pokładowych. Nowa konstrukcja otrzymała nazwę Phantom II, aby podkreślić nawiązanie do poprzednika.
W praktyce bardzo szybko zaczęto nazywać ją po prostu Phantomem. Pełna nazwa McDonnell Douglas F-4 Phantom II stała się rozpoznawalna na całym świecie.
Połączenie firm McDonnell i Douglas nastąpiło już po rozpoczęciu produkcji samolotu, dlatego najwcześniejsze maszyny powstały jako produkty przedsiębiorstwa McDonnell Aircraft. Nazwa McDonnell Douglas jest jednak powszechnie stosowana w odniesieniu do całej rodziny F-4.
Konstrukcja F4 Phantom
F4 Phantom został zaprojektowany jako duży, dwumiejscowy samolot o dwóch silnikach. Załogę stanowił pilot oraz operator systemów uzbrojenia lub operator radaru. W różnych siłach zbrojnych stosowano odmienne nazwy drugiego członka załogi, ale jego podstawowym zadaniem była obsługa radaru, nawigacji i części systemów bojowych.
Kadłub był masywny i mieścił zbiorniki paliwa, wyposażenie elektroniczne, podwozie oraz dwa silniki turboodrzutowe. Skrzydła miały charakterystyczny kształt i zostały dostosowane do lotów z dużymi prędkościami.
Charakterystyczne końcówki skrzydeł
Jednym z najbardziej rozpoznawalnych elementów F4 Phantom są końcówki skrzydeł uniesione ku górze. Nie były wyłącznie zabiegiem stylistycznym. Ich zastosowanie wynikało z konieczności poprawienia stateczności bocznej bez całkowitego przeprojektowywania centralnej części skrzydła.
Końcówki uniesiono pod wyraźnym kątem, co nadało samolotowi charakterystyczną sylwetkę. W wersjach pokładowych zewnętrzne części skrzydeł mogły być składane, aby samolot zajmował mniej miejsca w hangarach lotniskowców.
Opuszczone stateczniki poziome
Równie charakterystyczne były stateczniki poziome skierowane lekko w dół. Rozwiązanie to pomagało zachować kontrolę i stabilność przy dużych kątach natarcia oraz ograniczało wpływ zaburzonego przepływu powietrza za skrzydłami.
Połączenie uniesionych końcówek skrzydeł i opuszczonych stateczników tworzyło niezwykłą geometrię, dzięki której Phantom był łatwy do rozpoznania nawet z dużej odległości.
Wytrzymałe podwozie
Samolot projektowano z myślą o operacjach z lotniskowców. Lądowanie na pokładzie wymagało bardzo wytrzymałego podwozia zdolnego do przenoszenia ogromnych obciążeń. F4 Phantom otrzymał solidną konstrukcję oraz hak do chwytania lin hamujących.
Wersje lądowe zachowywały wiele elementów wynikających z pokładowego pochodzenia maszyny. Dzięki temu konstrukcja była mocna, choć jednocześnie cięższa od samolotów projektowanych wyłącznie do działania z baz naziemnych.
Silniki F4 Phantom
Większość amerykańskich wersji F4 Phantom była napędzana dwoma silnikami General Electric J79. Były to turboodrzutowe jednostki wyposażone w dopalacz. Zapewniały wysoką prędkość i bardzo dobre przyspieszenie, ale zużywały duże ilości paliwa.
Uruchomienie dopalacza polegało na wtryskiwaniu dodatkowego paliwa do strumienia gazów za turbiną. Pozwalało to znacznie zwiększyć ciąg, co było przydatne podczas startu, przechwycenia celu lub walki powietrznej.
Charakterystyczny czarny dym
Starsze wersje silników J79 pozostawiały za samolotem widoczną smugę ciemnego dymu. Był to jeden z najbardziej charakterystycznych znaków F4 Phantom. Smuga ułatwiała jednak przeciwnikowi wykrycie samolotu z dużej odległości.
Piloci stosowali różne ustawienia ciągu, aby ograniczyć dymienie. W późniejszych wersjach oraz po modernizacjach problem częściowo zmniejszono.
Prędkość F4 Phantom
F4 Phantom mógł przekraczać dwukrotną prędkość dźwięku. Wysoko nad ziemią osiągał prędkość przekraczającą Mach 2. Był więc jednym z najszybszych samolotów bojowych swojej epoki.
Prędkość maksymalna zależała od wersji, wysokości, uzbrojenia i konfiguracji podwieszeń. Samolot obciążony bombami lub zbiornikami paliwa miał gorsze osiągi niż maszyna w konfiguracji przechwytującej.
Wysoka prędkość była jedną z największych zalet Phantoma. Pozwalała szybko dotrzeć w rejon działań, przechwycić przeciwnika albo oderwać się od walki.
Dwuosobowa załoga F4 Phantom
F4 Phantom był samolotem dwuosobowym. Pilot zajmował przedni fotel, natomiast operator systemów siedział z tyłu. Kabiny znajdowały się jedna za drugą, a każdy członek załogi dysponował własnym zestawem przyrządów.
W pierwszych wersjach drugi członek załogi skupiał się głównie na obsłudze radaru i uzbrojenia. Rozwój systemów elektronicznych zwiększał liczbę informacji, które trzeba było analizować podczas lotu. Podział zadań pozwalał pilotowi skoncentrować się na sterowaniu, a operatorowi na poszukiwaniu celów i prowadzeniu nawigacji.
Współpraca w kabinie
Skuteczność załogi zależała od doskonałej komunikacji. W walce powietrznej operator mógł obserwować radar, ostrzegać przed zagrożeniem, kontrolować położenie innych samolotów i pomagać w wyborze uzbrojenia.
Podczas ataku na cele naziemne drugi członek załogi wspierał nawigację, identyfikację celu i obsługę systemów celowniczych.
Phantom pokazał, jak duże znaczenie w nowoczesnym lotnictwie ma praca zespołowa. Samolot nie był tylko maszyną pilotowaną przez jedną osobę, lecz złożonym systemem bojowym obsługiwanym przez dwuosobową załogę.
Radar F4 Phantom
Jednym z kluczowych elementów wyposażenia F4 Phantom był radar umieszczony w dużej osłonie dziobowej. Umożliwiał wyszukiwanie i śledzenie celów powietrznych w dzień, w nocy oraz w trudnych warunkach atmosferycznych.
Wczesne radary miały ograniczenia typowe dla technologii epoki. Problemy pojawiały się zwłaszcza podczas wykrywania celów lecących nisko nad ziemią, ponieważ odbicia od powierzchni powodowały zakłócenia.
Z czasem radary modernizowano. Nowsze wersje otrzymywały lepsze możliwości wykrywania, śledzenia i współpracy z rakietami.
Rola radaru w walce rakietowej
Radar był szczególnie ważny dla wykorzystania rakiet średniego zasięgu AIM-7 Sparrow. System musiał wykryć cel, śledzić go i zapewnić odpowiednie naprowadzanie pocisku.
W teorii pozwalało to zniszczyć przeciwnika, zanim obie maszyny zbliżą się na odległość klasycznej walki manewrowej. W praktyce skuteczność zależała od jakości radaru, niezawodności rakiet, wyszkolenia załogi, warunków atmosferycznych oraz zasad identyfikacji celu.
Uzbrojenie F4 Phantom
F4 Phantom mógł przenosić bardzo szeroki zestaw uzbrojenia. Pod kadłubem i skrzydłami znajdowały się węzły podwieszeń, na których montowano rakiety, bomby, zasobniki, dodatkowe zbiorniki paliwa oraz wyposażenie rozpoznawcze.
Duży udźwig sprawiał, że Phantom mógł wykonywać zadania, które wcześniej wymagały kilku różnych typów samolotów.
Rakiety AIM-7 Sparrow
AIM-7 Sparrow była rakietą powietrze–powietrze średniego zasięgu. Phantom przenosił ją w zagłębieniach pod kadłubem. Rozwiązanie ograniczało opór aerodynamiczny i pozwalało zachować węzły podskrzydłowe dla innego uzbrojenia.
Sparrow korzystał z półaktywnego naprowadzania radarowego. Oznaczało to, że radar samolotu musiał oświetlać cel podczas lotu pocisku.
Rakiety AIM-9 Sidewinder
AIM-9 Sidewinder był pociskiem krótkiego zasięgu naprowadzanym na promieniowanie podczerwone. Najczęściej wykorzystywał ciepło emitowane przez silniki przeciwnika.
Sidewinder był przeznaczony głównie do walki na mniejszych odległościach. Kolejne wersje otrzymywały bardziej czułe głowice naprowadzające i większą odporność na zakłócenia.
Bomby niekierowane
Phantom mógł przenosić duże ilości klasycznych bomb lotniczych. Podczas wojny w Wietnamie szeroko wykorzystywano go do atakowania mostów, dróg, magazynów, stanowisk wojskowych i infrastruktury.
Samolot przenosił bomby o różnych masach, bomby kasetowe oraz środki zapalające. Skuteczność bombardowania zależała od pogody, wysokości, obrony przeciwlotniczej i dokładności systemów celowniczych.
Broń kierowana
W miarę rozwoju technologii F4 Phantom przystosowywano do przenoszenia bomb kierowanych laserowo i telewizyjnie. Był to ważny krok w rozwoju precyzyjnych ataków lotniczych.
Broń kierowana umożliwiała niszczenie ważnych celów przy użyciu mniejszej liczby bomb. Phantom stał się jednym z samolotów, które pokazały potencjał precyzyjnego uzbrojenia w nowoczesnej wojnie.
Uzbrojenie przeciwko radarom
Specjalistyczne wersje Wild Weasel przenosiły rakiety przeciwradarowe, takie jak AGM-45 Shrike i późniejsze typy uzbrojenia. Pociski naprowadzały się na emisję radarów obrony przeciwlotniczej.
Misje te należały do najbardziej niebezpiecznych. Załoga celowo prowokowała operatorów radarów przeciwnika do włączenia nadajników, a następnie próbowała je zniszczyć.
Brak działka w pierwszych wersjach F4 Phantom
Jednym z najbardziej znanych tematów związanych z Phantomem jest brak stałego działka w początkowych wersjach myśliwskich. Projektanci zakładali, że przyszłość walk powietrznych należy do rakiet. Samolot miał niszczyć cele z dystansu, dlatego uzbrojenie strzeleckie uznano za zbędne.
Doświadczenia wojny w Wietnamie podważyły to założenie. Walki często odbywały się na niewielkiej odległości, a zasady identyfikacji celu wymagały wzrokowego potwierdzenia przeciwnika. Rakiety bywały zawodne lub nie mogły zostać użyte w określonej sytuacji.
Brak działka ograniczał możliwości załogi podczas bliskiego starcia.
Zasobniki z działkiem
Część Phantomów otrzymała podwieszane zasobniki z działkiem. Rozwiązanie zwiększało siłę ognia, ale miało wady. Zasobnik powodował dodatkowy opór, zajmował węzeł podwieszenia, a celność mogła być gorsza niż w przypadku broni zabudowanej na stałe.
F-4E i działko M61 Vulcan
Wersja F-4E otrzymała stałe sześciolufowe działko M61 Vulcan kalibru 20 mm zamontowane w wydłużonym nosie. Była to jedna z najważniejszych zmian konstrukcyjnych.
Działko umożliwiało walkę na bardzo małej odległości i atakowanie celów naziemnych. F-4E stał się jedną z najbardziej rozpowszechnionych i rozpoznawalnych wersji Phantoma.
F4 Phantom w United States Navy
Marynarka wojenna Stanów Zjednoczonych była pierwszym użytkownikiem F4 Phantom. Samolot zaprojektowano jako pokładowy myśliwiec przechwytujący, dlatego posiadał wyposażenie niezbędne do startów i lądowań na lotniskowcach.
Phantom zastąpił starsze typy myśliwców i szybko stał się jednym z najważniejszych samolotów pokładowych. Jego duży zasięg, mocny radar i uzbrojenie rakietowe sprawiały, że mógł osłaniać zespoły lotniskowców przed atakami powietrznymi.
Operacje z lotniskowców
Start z lotniskowca odbywał się przy pomocy katapulty. Samolot był mocowany do urządzenia, które gwałtownie rozpędzało go na krótkim odcinku pokładu.
Podczas lądowania pilot musiał zahaczyć hakiem o jedną z lin hamujących. Była to niezwykle wymagająca operacja, szczególnie nocą i przy złej pogodzie.
Duża masa i prędkość podejścia Phantoma sprawiały, że lądowanie wymagało precyzji. Załogi lotniskowców nazywały samolot między innymi „Rhino”, czyli nosorożcem, co nawiązywało do jego masywności.
F4 Phantom w United States Air Force
Sukces wersji morskiej zainteresował lotnictwo Stanów Zjednoczonych. Była to sytuacja nietypowa, ponieważ poszczególne rodzaje sił zbrojnych często zamawiały własne, odrębne konstrukcje.
United States Air Force uznały jednak, że Phantom może pełnić rolę myśliwca, samolotu uderzeniowego i przechwytującego. Wersja F-4C została dostosowana do wymagań lotnictwa.
Różnice między wersjami morskimi i lądowymi
Wersje dla lotnictwa otrzymały inne wyposażenie, systemy łączności, podwozie i kabinę dopasowaną do procedur USAF. Nie potrzebowały pełnego zestawu rozwiązań pokładowych, choć konstrukcja nadal zachowywała swoje morskie pochodzenie.
Późniejsze wersje, takie jak F-4D i F-4E, wprowadzały ulepszone systemy awioniki, celowania i uzbrojenia.
F4 Phantom w United States Marine Corps
Piechota morska Stanów Zjednoczonych również wykorzystywała Phantomy. Samoloty wspierały działania lądowe, zapewniały osłonę powietrzną, wykonywały ataki na cele naziemne i prowadziły rozpoznanie.
Marine Corps używał wersji zbliżonych do maszyn marynarki wojennej, ponieważ mogły operować zarówno z lotniskowców, jak i baz lądowych.
Wszechstronność F4 Phantom dobrze odpowiadała potrzebom formacji, która musiała szybko przenosić działania w różne rejony świata.
F4 Phantom podczas wojny w Wietnamie
Wojna w Wietnamie była najważniejszym konfliktem w karierze F4 Phantom. Samolot wykonywał misje myśliwskie, bombowe, eskortowe, rozpoznawcze i przeciwradarowe.
Phantomy działały z lotniskowców oraz baz lądowych w Azji Południowo-Wschodniej. Były wykorzystywane przez marynarkę wojenną, lotnictwo i piechotę morską.
Walka z MiG-ami
Amerykańskie F4 Phantom ścierały się z północnowietnamskimi samolotami MiG-17, MiG-19 i MiG-21. MiG-i były zazwyczaj mniejsze i lżejsze, a część z nich miała dobre właściwości manewrowe.
Phantom dysponował większą mocą, rozbudowanym radarem i rakietami, ale był cięższy. Walka wymagała odpowiedniej taktyki. Załogi musiały wykorzystywać przewagę prędkości, energii i współpracy zespołowej.
Ograniczenia rakiet
Rakiety powietrze–powietrze pierwszych generacji nie były tak niezawodne jak współczesne pociski. Mogły mieć problemy z naprowadzaniem, zapalnikami, ograniczeniami użycia i warunkami przechowywania.
Zdarzało się, że załoga odpalała kilka rakiet bez rezultatu. Doświadczenia te doprowadziły do ulepszania uzbrojenia, szkolenia i procedur obsługi.
Szkolenie pilotów
Analizy walk powietrznych wykazały, że piloci potrzebują intensywniejszego treningu w realistycznych pojedynkach. Marynarka wojenna utworzyła program szkoleniowy znany jako Topgun, w którym załogi ćwiczyły walkę przeciwko samolotom odgrywającym rolę przeciwnika.
Lotnictwo również rozwijało własne programy szkolenia. Doświadczenia zdobyte przez pilotów Phantomów wpłynęły na taktykę kolejnych generacji samolotów.
Bombardowania
F4 Phantom był jednym z głównych samolotów uderzeniowych konfliktu. Przenosił bomby na cele położone w Wietnamie Północnym, Laosie i innych rejonach działań.
Misje odbywały się w warunkach silnej obrony przeciwlotniczej. Zagrożenie stanowiły działa przeciwlotnicze, rakiety ziemia–powietrze i myśliwce przeciwnika.
F4 Phantom jako Wild Weasel
Warianty F-4G Wild Weasel należały do najbardziej wyspecjalizowanych odmian Phantoma. Ich zadaniem było wykrywanie, lokalizowanie i niszczenie systemów obrony przeciwlotniczej.
W samolocie instalowano rozbudowane czujniki odbierające emisję radarową. Operator systemów analizował sygnały, rozpoznawał typ radaru i pomagał pilotowi wybrać sposób ataku.
Niebezpieczna misja
Załogi Wild Weasel często wlatywały w strefę działania rakiet przeciwlotniczych przed główną grupą uderzeniową. Miały zmusić przeciwnika do uruchomienia radarów, a następnie zaatakować je rakietami przeciwradarowymi.
Była to gra wymagająca szybkości, odwagi i doskonałego zrozumienia działania systemów przeciwnika. Jeśli radar został wyłączony, rakieta mogła utracić źródło naprowadzania. Jeśli pozostał aktywny, stanowił zagrożenie dla samolotu.
F-4G
F-4G powstał przez przebudowę części samolotów F-4E. Usunięto działko, a w jego miejscu zainstalowano wyposażenie elektroniczne przeznaczone do wykrywania radarów.
Maszyna mogła współpracować z innymi samolotami uderzeniowymi i osłaniać je przed rakietami ziemia–powietrze. F-4G pozostawał ważnym narzędziem zwalczania obrony przeciwlotniczej także po zakończeniu wojny w Wietnamie.
Rozpoznawcze wersje F4 Phantom
Phantom występował również w wersjach rozpoznawczych, takich jak RF-4C. Samoloty te miały zmodyfikowany nos mieszczący aparaty fotograficzne, kamery i inne czujniki.
RF-4 wykonywały loty nad obszarami przeciwnika, dokumentując pozycje wojsk, lotniska, mosty, drogi i inne cele.
Rozpoznanie fotograficzne
Przed powszechnym wykorzystaniem satelitów i bezzałogowych statków powietrznych samoloty rozpoznawcze odgrywały kluczową rolę. Musiały przelecieć nad interesującym obszarem i wykonać zdjęcia wysokiej jakości.
Loty odbywały się często z dużą prędkością i na niewielkiej wysokości, aby utrudnić przechwycenie. Samolot rozpoznawczy zwykle nie wykonywał ataku. Jego główną obroną były osiągi, taktyka i eskortujące myśliwce.
Czujniki nocne i podczerwone
W zależności od wersji i modernizacji RF-4 mógł przenosić różne zestawy czujników. Obejmowały one kamery do zdjęć pionowych i ukośnych, systemy obserwacji nocnej oraz urządzenia rejestrujące promieniowanie podczerwone.
Dzięki temu rozpoznanie mogło być prowadzone w różnych warunkach pogodowych i o różnych porach doby.
Wersje F4 Phantom
Rodzina F4 Phantom obejmowała liczne warianty przeznaczone dla różnych użytkowników i zadań. Różniły się radarem, silnikami, uzbrojeniem, awioniką i wyposażeniem.
F-4A
F-4A był wczesną wersją używaną głównie do prób i szkolenia. Powstał w niewielkiej liczbie i różnił się od późniejszych seryjnych Phantomów.
F-4B
F-4B był pierwszą ważną wersją operacyjną dla marynarki wojennej i piechoty morskiej. Uczestniczył w wojnie w Wietnamie i stał się podstawą rozwoju kolejnych odmian.
F-4C
F-4C był pierwszą szeroko używaną wersją dla United States Air Force. Dostosowano go do wymagań lotnictwa lądowego i wyposażono w inne systemy niż w maszynach morskich.
F-4D
F-4D otrzymał ulepszoną awionikę i lepsze możliwości atakowania celów naziemnych. Był szeroko wykorzystywany podczas wojny w Wietnamie.
F-4E
F-4E należał do najważniejszych wersji Phantoma. Otrzymał stałe działko M61 Vulcan w nosie oraz ulepszoną awionikę. Był produkowany w dużej liczbie i eksportowany do wielu państw.
Późniejsze egzemplarze wyposażano w rozwiązania poprawiające manewrowość, w tym krawędzie natarcia o zmiennej geometrii działania.
F-4J
F-4J był ulepszoną wersją dla marynarki wojennej i piechoty morskiej. Otrzymał nowocześniejszy radar, mocniejsze silniki i poprawione wyposażenie.
F-4N i F-4S
F-4N powstał z modernizacji starszych F-4B. F-4S był natomiast rozwinięciem F-4J. Modernizacje miały przedłużyć okres eksploatacji maszyn i poprawić ich właściwości bojowe.
F-4G Wild Weasel
F-4G był specjalistyczną wersją do zwalczania obrony przeciwlotniczej. Wyposażenie elektroniczne zastąpiło działko w nosie.
RF-4
Oznaczenie RF-4 obejmowało wersje rozpoznawcze. W zależności od użytkownika występowały odmiany RF-4B, RF-4C i RF-4E.
Brytyjskie F4 Phantom
Wielka Brytania była jednym z najważniejszych zagranicznych użytkowników Phantoma. Zamówiła wersje dostosowane do własnych potrzeb, wyposażone w brytyjskie silniki Rolls-Royce Spey.
Maszyny dla Royal Navy i Royal Air Force różniły się od amerykańskich Phantomów pod względem napędu, kadłuba i części wyposażenia.
Silniki Rolls-Royce Spey
Brytyjskie silniki Spey miały większy przepływ powietrza niż J79 i zapewniały dobre osiągi na mniejszych wysokościach. Ich zastosowanie wymagało jednak przebudowy kadłuba i wlotów powietrza.
Choć silniki przyniosły pewne korzyści, zwiększony opór zmienionego kadłuba wpływał na osiągi przy dużych prędkościach.
Phantom FG.1
Wersja FG.1 była przeznaczona początkowo dla Royal Navy. Otrzymała między innymi wydłużaną przednią goleń podwozia, która zwiększała kąt natarcia podczas startu z brytyjskich lotniskowców.
Po wycofaniu brytyjskiego lotnictwa pokładowego część samolotów trafiła do Royal Air Force.
Phantom FGR.2
FGR.2 był wariantem dla Royal Air Force. Mógł wykonywać zadania myśliwskie, szturmowe i rozpoznawcze.
Brytyjskie Phantomy przez wiele lat pełniły dyżury przechwytujące, chroniąc przestrzeń powietrzną kraju.
F4 Phantom w Niemczech
Republika Federalna Niemiec użytkowała dużą liczbę Phantomów. Luftwaffe wykorzystywała między innymi wersję F-4F oraz samoloty rozpoznawcze RF-4E.
F-4F był uproszczoną odmianą F-4E, dostosowaną do niemieckich wymagań. Z czasem maszyny modernizowano, aby mogły współpracować z nowszym uzbrojeniem i systemami.
Program ICE
Niemieckie F-4F przeszły modernizację w ramach programu ICE. Samoloty otrzymały nowocześniejszy radar i możliwość używania nowszych rakiet powietrze–powietrze.
Modernizacja znacząco przedłużyła ich wartość bojową. Phantomy pozostawały w niemieckiej służbie do czasu zastąpienia przez nowocześniejsze myśliwce.
F4 Phantom w Izraelu
Izrael stał się jednym z najważniejszych bojowych użytkowników F4 Phantom poza Stanami Zjednoczonymi. Samoloty otrzymały lokalną nazwę Kurnass, oznaczającą ciężki młot.
Phantomy były wykorzystywane do walki powietrznej, bombardowań, rozpoznania i ataków na systemy obrony przeciwlotniczej.
Wojna na wyczerpanie
Izraelskie Phantomy uczestniczyły w działaniach przeciwko celom w Egipcie podczas wojny na wyczerpanie. Ich zasięg i udźwig umożliwiały wykonywanie ataków na obiekty położone głęboko na terytorium przeciwnika.
Wojna Jom Kipur
Podczas wojny Jom Kipur w 1973 roku Phantomy wykonywały intensywne misje przeciwko wojskom Egiptu i Syrii. Napotykały rozbudowaną obronę przeciwlotniczą, w tym rakiety ziemia–powietrze.
Straty były znaczące, ale samoloty odegrały ważną rolę w atakach na cele naziemne i w walkach powietrznych.
Modernizacje izraelskie
Izrael modernizował swoje Phantomy, instalując lokalne systemy elektroniczne, uzbrojenie i wyposażenie. Program Kurnass 2000 miał przedłużyć użyteczność samolotów i zwiększyć ich zdolności uderzeniowe.
F4 Phantom w Japonii
Japonia użytkowała licencyjnie produkowane samoloty F-4EJ oraz rozpoznawcze RF-4E. Część maszyn powstała w zakładach Mitsubishi.
F-4EJ został dostosowany do japońskiej doktryny obronnej. Początkowo ograniczono część możliwości związanych z atakowaniem celów naziemnych.
F-4EJ Kai
W ramach modernizacji Kai samoloty otrzymały nowszy radar, wyposażenie elektroniczne, systemy samoobrony i możliwość przenoszenia nowocześniejszego uzbrojenia.
Japońskie Phantomy przez wiele lat pełniły dyżury obrony powietrznej. Stały się jednymi z najdłużej eksploatowanych maszyn tego typu.
F4 Phantom w Grecji
Grecja użytkowała wersje F-4E oraz samoloty rozpoznawcze RF-4E. Część Phantomów została zmodernizowana, aby zachować zdolności bojowe w nowoczesnym środowisku.
Program modernizacji obejmował nową awionikę, radar, systemy nawigacyjne i możliwość użycia nowszego uzbrojenia.
Greckie Phantomy wykonywały zadania obrony przestrzeni powietrznej oraz atakowania celów naziemnych.
F4 Phantom w Turcji
Turcja była kolejnym dużym użytkownikiem Phantoma. Samoloty F-4E poddano modernizacji, tworząc wariant F-4E 2020 Terminator.
Modernizacja obejmowała unowocześnienie kabiny, systemów nawigacyjnych, radaru i uzbrojenia. Główny nacisk położono na zdolności uderzeniowe.
Tureckie Phantomy wykonywały misje bojowe przeciwko celom naziemnym i pozostawały ważnym elementem lotnictwa przez wiele lat.
F4 Phantom w Iranie
Iran zakupił Phantomy przed rewolucją islamską. Otrzymał wersje F-4D, F-4E i RF-4E. Samoloty stały się jednymi z najważniejszych maszyn irańskiego lotnictwa.
Podczas wojny iracko-irańskiej Phantomy wykonywały misje myśliwskie, bombowe, rozpoznawcze i przeciwokrętowe.
Długotrwała eksploatacja
Po zmianach politycznych i sankcjach utrzymanie samolotów w sprawności stało się trudne. Iran rozwijał własne możliwości napraw, regeneracji części i modernizacji wyposażenia.
Długowieczność irańskich Phantomów pokazuje, jak solidną i podatną na adaptację konstrukcją był F-4.
F4 Phantom w Korei Południowej
Korea Południowa wykorzystywała różne wersje F4 Phantom w zadaniach obrony powietrznej i atakowania celów naziemnych.
Phantomy przez długi czas stanowiły ważną część południowokoreańskiego lotnictwa. Ich obecność miała istotne znaczenie w warunkach stałego napięcia na Półwyspie Koreańskim.
Z czasem były zastępowane przez nowocześniejsze typy samolotów, ale pozostały ważnym symbolem rozwoju tamtejszych sił powietrznych.
F4 Phantom w Australii
Australia przez krótki czas użytkowała wypożyczone samoloty F-4E. Było to rozwiązanie tymczasowe związane z opóźnieniem dostaw zamówionych samolotów F-111.
Phantomy zapewniły utrzymanie zdolności bojowych w okresie przejściowym. Po dostarczeniu F-111 zostały zwrócone Stanom Zjednoczonym.
Epizod ten pokazuje, jak uniwersalna była konstrukcja F-4 i jak szybko mogła zostać włączona do służby w kolejnym państwie.
F4 Phantom w Hiszpanii
Hiszpania używała Phantomów pozyskanych ze Stanów Zjednoczonych. Samoloty wykonywały zadania myśliwskie, uderzeniowe i rozpoznawcze.
W hiszpańskiej służbie nosiły lokalne oznaczenia. Pozostawały elementem modernizacji sił powietrznych i integracji ze strukturami zachodnimi.
F4 Phantom w Egipcie
Egipt otrzymał F-4E po zmianie orientacji politycznej i zbliżeniu ze Stanami Zjednoczonymi. Phantomy zwiększyły zdolności egipskiego lotnictwa do wykonywania zadań myśliwskich i uderzeniowych.
Eksploatacja dużego, zaawansowanego samolotu wymagała rozwiniętego systemu szkolenia, obsługi technicznej i dostaw części.
Charakterystyka lotna F4 Phantom
F4 Phantom był szybki i dysponował dużym nadmiarem ciągu, ale nie należał do najlżejszych myśliwców. Jego zachowanie w locie zależało od prędkości, obciążenia, wysokości i konfiguracji uzbrojenia.
Samolot dobrze wykorzystywał energię. Mógł szybko przyspieszać, nurkować i przechodzić do lotu wznoszącego. W walce z lżejszym przeciwnikiem pilot musiał unikać długotrwałego krążenia przy małej prędkości.
Walka energetyczna
Taktyka Phantoma opierała się często na utrzymywaniu prędkości i wykonywaniu pionowych manewrów. Dwa silniki dawały dużą moc, ale masa samolotu powodowała szybkie wytracanie energii w ciasnych zakrętach.
Doświadczony pilot wykorzystywał przewagę prędkości, atakował i oddalał się, zamiast wdawać się w długą walkę kołową.
Zachowanie przy dużym kącie natarcia
Wczesne Phantomy miały wymagające właściwości przy dużym kącie natarcia. Mogły pojawiać się drgania, utrata skuteczności sterowania i ryzyko niekontrolowanego ruchu.
Późniejsze wersje otrzymały zmiany aerodynamiczne poprawiające zachowanie przy manewrach. Piloci nadal musieli jednak dokładnie znać ograniczenia samolotu.
Lądowanie
Phantom miał stosunkowo dużą prędkość podejścia. W wersjach pokładowych pilot musiał precyzyjnie utrzymywać kąt podejścia i położenie względem pokładu.
Duża masa samolotu i ograniczona widoczność do przodu sprawiały, że lądowanie wymagało doświadczenia.
Zużycie paliwa i zasięg
Dwa silniki J79 zapewniały wysokie osiągi, ale zużywały dużo paliwa, zwłaszcza przy włączonym dopalaczu. Phantom często korzystał z dodatkowych zbiorników podwieszanych.
Zasięg zależał od profilu lotu. Lot na dużej wysokości był zazwyczaj bardziej ekonomiczny niż szybki lot nisko nad ziemią. Misje bojowe wymagały uwzględnienia rezerwy paliwa na walkę, powrót i ewentualne lądowanie na lotnisku zapasowym.
Tankowanie w powietrzu
F4 Phantom był przystosowany do tankowania w powietrzu. W zależności od wersji i rodzaju sił zbrojnych stosowano różne systemy.
Tankowanie zwiększało promień działania i pozwalało wykonywać długotrwałe misje. Było szczególnie ważne podczas operacji daleko od własnych baz.
Awionika F4 Phantom
Wyposażenie elektroniczne Phantoma rozwijało się wraz z kolejnymi wersjami. Wczesne maszyny miały analogowe przyrządy, radar, podstawowe systemy nawigacji i łączności.
Późniejsze modernizacje wprowadzały wyświetlacze, komputery misji, nowoczesne systemy identyfikacji, odbiorniki ostrzegające o opromieniowaniu radarowym oraz urządzenia walki elektronicznej.
Systemy ostrzegawcze
Na polu walki samolot musiał rozpoznawać, czy jest śledzony przez radar przeciwnika. Odbiorniki ostrzegawcze informowały załogę o emisji i pomagały określić kierunek zagrożenia.
Załoga mogła następnie wykonać manewr obronny, użyć zakłóceń lub odpalić środki przeciwdziałania.
Zasobniki celownicze
W późniejszym okresie Phantomy mogły przenosić zasobniki wspierające użycie broni kierowanej. Umożliwiały obserwację celu, jego oznaczenie laserem lub przekazywanie obrazu do kabiny.
Rozwiązania te zwiększały precyzję ataku i pozwalały działać z większej odległości.
F4 Phantom a walka elektroniczna
Phantom był szeroko wykorzystywany w środowisku nasyconym radarami i systemami rakietowymi. Samoloty przenosiły zasobniki zakłócające, wyrzutniki dipoli i flar oraz odbiorniki ostrzegawcze.
Dipole były małymi paskami materiału odbijającego fale radarowe. Tworzyły chmurę pozornych celów, która mogła utrudnić radarowi śledzenie samolotu.
Flary emitowały intensywne promieniowanie cieplne i miały zmylić rakiety naprowadzane na podczerwień.
F4 Phantom i rekordy lotnicze
W początkowym okresie kariery Phantom ustanowił wiele rekordów. Obejmowały one prędkość, wysokość i czas wznoszenia.
Rekordowe loty miały pokazać możliwości konstrukcji i przewagę technologiczną Stanów Zjednoczonych. Samolot w specjalnie przygotowanej konfiguracji osiągał wyniki, które budziły duże zainteresowanie opinii publicznej.
Operacja Sageburner
W ramach prób rekordowych Phantom osiągnął bardzo wysoką średnią prędkość na trasie prowadzonej na małej wysokości.
Loty tego rodzaju wymagały ogromnej precyzji. Przy dużej prędkości nawet niewielki błąd mógł prowadzić do katastrofy.
Operacja Skyburner
W innym rekordowym przedsięwzięciu odpowiednio przygotowany Phantom ustanawiał rekord prędkości. Zmniejszano masę samolotu i optymalizowano konfigurację do krótkiego, maksymalnie szybkiego lotu.
Rekordy wznoszenia
Phantom ustanawiał również rekordy czasu osiągania określonych wysokości. Dwa silniki i dopalacze umożliwiały bardzo dynamiczne wznoszenie.
Przydomki F4 Phantom
Samolot otrzymał wiele przydomków. Jednym z najbardziej znanych był „Rhino”, stosowany szczególnie przez marynarkę wojenną. Nawiązywał do dużej masy, mocnej konstrukcji i charakterystycznej sylwetki.
Innym określeniem był „Double Ugly”, czyli „podwójnie brzydki”. Mimo tego Phantom zyskał ogromną sympatię pilotów, mechaników i entuzjastów lotnictwa.
Popularne było także określenie „The World’s Leading Distributor of MiG Parts”, czyli „największy na świecie dystrybutor części do MiG-ów”. Hasło żartobliwie odnosiło się do zwycięstw nad radzieckimi konstrukcjami używanymi przez przeciwników.
Spook jako symbol Phantoma
Z F4 Phantom związana jest charakterystyczna postać ducha nazywana Spook. Stała się nieoficjalnym symbolem samolotu.
Wizerunek pojawiał się na naszywkach, emblematach jednostek, pamiątkach i materiałach promocyjnych. Duch często nosił kapelusz, trzymał broń lub przyjmował pozę nawiązującą do konkretnego użytkownika.
Produkcja F4 Phantom
F4 Phantom był produkowany w bardzo dużej liczbie. Powstało ponad pięć tysięcy egzemplarzy różnych wersji. Jak na duży, skomplikowany samolot bojowy był to imponujący wynik.
Produkcja obejmowała maszyny dla Stanów Zjednoczonych i licznych klientów zagranicznych. Część samolotów powstawała na licencji, między innymi w Japonii.
Duża liczba egzemplarzy ułatwiała rozwój zaplecza serwisowego, szkolenia i dostaw części. Jednocześnie różnorodność wersji sprawiała, że nie wszystkie elementy były wymienne.
Obsługa techniczna F4 Phantom
Phantom wymagał rozbudowanej obsługi. Dwa silniki, zaawansowany radar, hydraulika, instalacje paliwowe i liczne systemy uzbrojenia powodowały, że do utrzymania samolotu potrzebny był duży zespół specjalistów.
Mechanicy pracowali w trudnych warunkach na lotniskowcach, pustynnych bazach i lotniskach polowych. Musieli szybko usuwać usterki i przygotowywać maszyny do kolejnych lotów.
Wymiana silnika
Konstrukcja umożliwiała wymianę silników, ale operacja wymagała odpowiedniego sprzętu i personelu. W warunkach intensywnych działań jednostki techniczne musiały utrzymywać zapas części i sprawnie organizować naprawy.
Korozja na lotniskowcach
Samoloty morskie były narażone na słoną wodę i wilgotne powietrze, które przyspieszały korozję. Wymagały regularnych kontroli, czyszczenia i zabezpieczania powierzchni.
Katastrofy i ryzyko eksploatacji
F4 Phantom był potężnym, ale wymagającym samolotem. W długiej historii służby dochodziło do wypadków związanych z awariami, błędami załogi, trudnymi warunkami pogodowymi i ryzykownym charakterem lotów wojskowych.
Wysoka prędkość, duża masa i skomplikowane systemy zwiększały konsekwencje błędów. Szkolenie obejmowało procedury awaryjne, loty z jednym silnikiem, opuszczanie samolotu i zachowanie po utracie kontroli.
Fotele wyrzucane
Załoga dysponowała fotelami wyrzucanymi. W sytuacji krytycznej system umożliwiał opuszczenie samolotu.
Procedura musiała uwzględniać kolejność wyrzucenia członków załogi, aby uniknąć kolizji. Systemy były rozwijane i udoskonalane wraz z doświadczeniami eksploatacyjnymi.
F4 Phantom w wojnie Jom Kipur
Podczas wojny Jom Kipur izraelskie Phantomy były intensywnie wykorzystywane do atakowania celów naziemnych i walki powietrznej.
Szczególnie groźna okazała się egipska i syryjska obrona przeciwlotnicza oparta na rakietach i artylerii. Samoloty operujące na małej i średniej wysokości były narażone na wiele rodzajów zagrożeń.
Doświadczenia konfliktu potwierdziły, że nawet szybki i zaawansowany samolot potrzebuje wsparcia walki elektronicznej, rozpoznania i skoordynowanego zwalczania radarów.
F4 Phantom w wojnie iracko-irańskiej
Irańskie Phantomy odegrały ważną rolę w wojnie z Irakiem. Wykonywały ataki na lotniska, rafinerie, mosty, wojska lądowe i cele morskie.
Jedną z najbardziej znanych operacji był dalekodystansowy atak na irackie bazy lotnicze położone głęboko na terytorium kraju. Misja wymagała skomplikowanego planowania, tankowania i koordynacji.
Phantomy przenosiły również pociski przeciwokrętowe, stanowiąc zagrożenie dla jednostek pływających.
F4 Phantom podczas wojny w Zatoce Perskiej
Amerykańskie F-4G Wild Weasel uczestniczyły w operacjach przeciwko Irakowi w 1991 roku. Ich głównym zadaniem było tłumienie i niszczenie irackiej obrony przeciwlotniczej.
Współpracowały z nowocześniejszymi samolotami uderzeniowymi, zapewniając im osłonę przed radarami i rakietami ziemia–powietrze.
Był to jeden z ostatnich dużych konfliktów, w których amerykańskie Phantomy odegrały ważną rolę bojową.
Wycofanie F4 Phantom ze służby amerykańskiej
W Stanach Zjednoczonych Phantom został stopniowo zastąpiony przez nowsze samoloty, takie jak F-14 Tomcat, F-15 Eagle, F-16 Fighting Falcon i F/A-18 Hornet.
Każdy z tych typów przejmował część zadań wykonywanych wcześniej przez F-4. Nowsze maszyny miały lepszą awionikę, większą manewrowość, nowocześniejsze radary i niższe koszty wykonywania niektórych misji.
Phantomy pozostawały jednak w jednostkach szkolnych, testowych i rezerwowych jeszcze długo po zakończeniu głównej kariery bojowej.
QF-4 jako samolot-cel
Część wycofanych Phantomów przebudowano na bezzałogowe lub opcjonalnie pilotowane cele powietrzne oznaczone QF-4.
Maszyny służyły do testowania rakiet, radarów i systemów obrony przeciwlotniczej. Mogły być sterowane zdalnie, choć podczas części lotów w kabinie znajdowała się załoga.
Przebudowa na cele pozwoliła wykorzystać pozostałe egzemplarze w programach badawczych i szkoleniowych.
F4 Phantom a F-14 Tomcat
F-14 Tomcat zastąpił Phantoma w roli głównego myśliwca obrony floty amerykańskiej marynarki wojennej.
Tomcat miał skrzydła o zmiennej geometrii, nowocześniejszy radar i możliwość przenoszenia rakiet dalekiego zasięgu AIM-54 Phoenix. Został zaprojektowany z większym naciskiem na zwalczanie bombowców i pocisków manewrujących.
Phantom był jednak bardziej wszechstronny jako platforma uderzeniowa. Przenosił duży ładunek bomb i służył w wielu specjalistycznych wersjach.
F4 Phantom a F-15 Eagle
F-15 Eagle powstał pod wpływem doświadczeń walk powietrznych w Wietnamie. Projektanci skupili się na przewadze powietrznej, dobrej manewrowości, wysokim stosunku ciągu do masy i doskonałej widoczności z kabiny.
W porównaniu z Phantomem F-15 był samolotem nowszej generacji. Otrzymał zaawansowany radar, lepsze właściwości w walce manewrowej i stałe działko.
Phantom pozostawał jednak ważnym poprzednikiem. Doświadczenia jego załóg pomogły określić wymagania dla kolejnych myśliwców.
F4 Phantom a MiG-21
F4 Phantom i MiG-21 były symbolami przeciwnych stron zimnej wojny. Oba samoloty spotykały się w walce nad Wietnamem i Bliskim Wschodem.
MiG-21 był mniejszy, lżejszy i tańszy. Miał dobrą prędkość oraz niewielką sylwetkę, która utrudniała wykrycie wzrokowe.
Phantom był większy, miał dwóch członków załogi, bardziej rozbudowany radar i większy udźwig. Mógł przenosić więcej paliwa i uzbrojenia.
Wynik starcia zależał od wyszkolenia, taktyki, sytuacji i wsparcia naziemnego. Samo porównanie parametrów technicznych nie przesądzało o zwycięstwie.
F4 Phantom a MiG-17
MiG-17 był konstrukcją starszą i poddźwiękową, ale w walce manewrowej mógł być bardzo groźny. Miał niewielkie rozmiary, mocne działka i dobre właściwości przy niższych prędkościach.
Phantom miał ogromną przewagę prędkości i nowocześniejsze uzbrojenie, lecz nie powinien wdawać się w ciasne zakręty na warunkach MiG-a.
Starcia te pokazały, że starszy samolot może stanowić zagrożenie, jeśli jest używany zgodnie ze swoimi zaletami.
F4 Phantom a nowoczesne samoloty bojowe
W porównaniu ze współczesnymi myśliwcami Phantom ma przestarzałą aerodynamikę, duże zużycie paliwa, znaczną sygnaturę radarową i ograniczoną automatyzację.
Nowoczesne samoloty korzystają z radarów z elektronicznym skanowaniem, cyfrowych systemów walki, transmisji danych i uzbrojenia zdolnego atakować z dużej odległości.
Mimo to zmodernizowany F4 Phantom może nadal wykonywać określone zadania, szczególnie jako platforma uderzeniowa. Duży udźwig, wysoka prędkość i solidna konstrukcja pozostają wartościowymi cechami.
Czy F4 Phantom był dobrym myśliwcem
Ocena Phantoma zależy od przyjętych kryteriów. Samolot miał ograniczenia, ale był niezwykle skuteczny, wszechstronny i podatny na modernizacje.
Do jego zalet należały:
- bardzo wysoka prędkość,
- dwa silniki,
- duży udźwig,
- mocny radar jak na swoją epokę,
- możliwość wykonywania wielu rodzajów misji,
- duży potencjał modernizacyjny,
- solidna konstrukcja.
Do wad można zaliczyć duże zużycie paliwa, znaczną masę, widoczny dym silników i wymagające właściwości w niektórych zakresach lotu.
Brak działka w pierwszych wersjach był poważnym błędem wynikającym z doktryny, a nie z braku miejsca czy możliwości technicznych. Późniejsza instalacja działka w F-4E potwierdziła, że klasyczne uzbrojenie strzeleckie nadal było potrzebne.
Dlaczego F4 Phantom odniósł sukces
Sukces samolotu wynikał z połączenia osiągów, udźwigu i uniwersalności. Phantom nie był idealny w każdej roli, ale potrafił wykonywać wiele zadań na poziomie wystarczającym do skutecznego działania.
Konstrukcja miała również duży zapas rozwojowy. Można było instalować nowsze radary, komputery, systemy ostrzegawcze i uzbrojenie.
Ważnym czynnikiem była ogromna skala produkcji. Wielu użytkowników mogło korzystać z części, doświadczeń i programów modernizacyjnych rozwijanych przez inne państwa.
F4 Phantom w muzeach
Wycofane Phantomy są prezentowane w licznych muzeach lotnictwa i na ekspozycjach plenerowych. Zachowane egzemplarze reprezentują różne wersje, jednostki i państwa.
Samolot robi duże wrażenie rozmiarami. Na fotografiach trudno czasem ocenić, jak masywna jest konstrukcja. Dopiero stojąc obok maszyny, można dostrzec wielkość wlotów powietrza, podwozia i usterzenia.
Muzealne Phantomy często zachowują historyczne malowania z okresu wojny w Wietnamie, służby na lotniskowcach, dyżurów NATO albo użytkowania przez zagraniczne siły powietrzne.
F4 Phantom w modelarstwie
Phantom jest jednym z najpopularniejszych samolotów w modelarstwie plastikowym. Dostępne są zestawy przedstawiające niemal wszystkie najważniejsze wersje i malowania.
Modelarzy przyciąga charakterystyczna sylwetka, bogata historia i ogromna liczba wariantów.
Popularne skale modeli F4 Phantom to:
- 1:144,
- 1:72,
- 1:48,
- 1:32.
Wybór konkretnego zestawu wymaga zwrócenia uwagi na wersję samolotu. F-4B, F-4E, F-4J i brytyjski Phantom różnią się wieloma detalami.
Malowanie modelu
Starsze amerykańskie Phantomy występowały między innymi w szaro-białych barwach marynarki wojennej oraz kamuflażu zielono-brązowym używanym przez lotnictwo podczas wojny w Wietnamie.
Późniejsze maszyny otrzymywały różne odcienie szarości. Użytkownicy zagraniczni stosowali własne kamuflaże, oznaczenia i godła jednostek.
Charakterystycznym elementem modelu może być ślad okopcenia za dyszami silników. Tylna część kadłuba Phantoma była narażona na wysoką temperaturę i szybko pokrywała się ciemnymi osadami.
F4 Phantom w grach komputerowych
F4 Phantom pojawia się w wielu symulatorach lotniczych, grach strategicznych i produkcjach zręcznościowych. Jego popularność wynika z roli w historii lotnictwa i udziału w licznych konfliktach.
W realistycznych symulatorach gracz musi obsługiwać radar, uzbrojenie, nawigację i współpracę dwuosobowej załogi.
W grach mniej realistycznych Phantom jest przedstawiany jako szybki samolot z dużym udźwigiem, zdolny do walki powietrznej i bombardowania.
F4 Phantom w filmach i kulturze
Phantom często pojawiał się w filmach dokumentalnych, kronikach wojskowych i produkcjach poświęconych wojnie w Wietnamie.
Jego sylwetka stała się wizualnym symbolem lotnictwa lat sześćdziesiątych, siedemdziesiątych i osiemdziesiątych. Kłęby dymu, starty z dopalaczem i loty w zwartej formacji tworzyły wyjątkowo widowiskowe obrazy.
Samolot występował także na plakatach rekrutacyjnych, okładkach książek, modelach kolekcjonerskich i pamiątkach wojskowych.
Charakterystyczny wygląd F4 Phantom
F4 Phantom trudno pomylić z innym samolotem. Ma masywny dziób, szerokie wloty powietrza, dwa silniki i wysokie usterzenie pionowe.
Końcówki skrzydeł są uniesione, a stateczniki poziome opuszczone. Tylna część kadłuba ma metaliczny wygląd wynikający z oddziaływania wysokiej temperatury gazów wylotowych.
Kabina jest długa i mieści dwóch członków załogi. W wersji F-4E nos jest wydłużony z powodu zamontowanego działka.
Malowania F4 Phantom
Phantomy nosiły wiele efektownych malowań. Wczesne maszyny marynarki wojennej miały jasnoszare górne powierzchnie i białe spody.
Podczas wojny w Wietnamie samoloty USAF otrzymały kamuflaż składający się z zieleni, brązu i jasnego spodu. W późniejszych latach dominowały szare schematy o mniejszym kontraście.
Państwa eksportowe stosowały pustynne, leśne, morskie i jednolicie szare malowania.
Malowania okolicznościowe
Pod koniec służby wiele jednostek przygotowywało specjalne malowania pożegnalne. Samoloty otrzymywały kolorowe stateczniki, napisy, godła i elementy nawiązujące do historii jednostki.
Takie maszyny są szczególnie cenione przez fotografów i modelarzy.
Parametry techniczne F4 Phantom
Dokładne dane różnią się w zależności od wersji, ale typowy F-4E był dużym i ciężkim samolotem o długości przekraczającej 19 metrów.
Rozpiętość skrzydeł wynosiła około 11,7 metra, a wysokość blisko 5 metrów. Maksymalna masa startowa mogła przekraczać 28 ton.
Samolot osiągał prędkość ponad Mach 2 na dużej wysokości. Pułap operacyjny przekraczał 18 tysięcy metrów, choć wynik zależał od konfiguracji.
Udźwig uzbrojenia wynosił kilka ton, dzięki czemu Phantom mógł przenosić rozbudowane zestawy bomb, rakiet i zbiorników paliwa.
F4 Phantom i broń jądrowa
W realiach zimnej wojny Phantom był przystosowany do przenoszenia taktycznej broni jądrowej. Zadanie to stanowiło część doktryny odstraszania NATO.
Samoloty stacjonujące w Europie mogły być przygotowywane do ataków na cele wojskowe w przypadku wybuchu konfliktu na dużą skalę.
Misje tego rodzaju wymagały specjalnych procedur, zabezpieczeń i szkolenia. Załogi ćwiczyły profile lotu umożliwiające zrzut broni i oddalenie się od miejsca eksplozji.
F4 Phantom w NATO
Phantom był jednym z najważniejszych samolotów NATO podczas zimnej wojny. Użytkowały go między innymi Stany Zjednoczone, Wielka Brytania, Republika Federalna Niemiec, Grecja, Turcja i Hiszpania.
Samoloty pełniły dyżury przechwytujące, patrolowały przestrzeń powietrzną, wykonywały misje rozpoznawcze i ćwiczyły ataki na cele naziemne.
Wspólne użytkowanie Phantoma ułatwiało rozwój współpracy, choć różnice między wersjami i wyposażeniem ograniczały pełną wymienność.
Modernizacje F4 Phantom
Długowieczność Phantoma była możliwa dzięki modernizacjom. Obejmowały one radary, komputery misji, systemy nawigacyjne, uzbrojenie i wyposażenie kabiny.
Niektóre samoloty otrzymywały wielofunkcyjne wyświetlacze, cyfrowe magistrale danych i nowoczesne systemy walki elektronicznej.
Ograniczenia modernizacji
Każda modernizacja ma granice. Stary kadłub wymaga kontroli zmęczeniowej, a instalacja nowej awioniki zwiększa koszty i może wymagać przebudowy systemu zasilania oraz chłodzenia.
W pewnym momencie bardziej opłacalne staje się zakupienie nowego samolotu niż dalsze ulepszanie konstrukcji z lat pięćdziesiątych.
Mimo tego Phantom okazał się wyjątkowo podatny na modernizacje i w niektórych państwach pozostawał wartościowy znacznie dłużej, niż zakładali pierwotni projektanci.
F4 Phantom jako samolot wielozadaniowy
Termin „wielozadaniowy” jest dziś powszechny, ale w okresie powstawania Phantoma nie był oczywisty. Wiele samolotów projektowano do jednego głównego zadania.
F4 Phantom potrafił przechwytywać samoloty, walczyć z myśliwcami, bombardować, zwalczać radary, prowadzić rozpoznanie i atakować cele morskie.
Nie każda wersja wykonywała wszystkie te zadania równie dobrze. Mimo to wspólna platforma mogła zostać dostosowana do bardzo różnych potrzeb.
Wpływ F4 Phantom na rozwój lotnictwa
Doświadczenia z eksploatacji Phantoma wpłynęły na projektowanie kolejnych samolotów. Pokazały znaczenie dobrego szkolenia w walce manewrowej, niezawodnego uzbrojenia i integracji radaru z systemami rakietowymi.
Brak działka w pierwszych wersjach stał się jednym z najczęściej przywoływanych przykładów błędnych założeń doktrynalnych.
Phantom udowodnił również wartość platformy wielozadaniowej. Jeden typ samolotu mógł zastąpić kilka bardziej wyspecjalizowanych konstrukcji, upraszczając logistykę i szkolenie.
F4 Phantom a doktryna rakietowa
Projektanci Phantoma wierzyli, że przyszłe walki będą rozstrzygane rakietami. Było to logiczne w okresie gwałtownego rozwoju radarów i pocisków kierowanych.
W praktyce zasady identyfikacji, zakłócenia, zawodność techniczna i dynamiczne warunki walki sprawiały, że samoloty często zbliżały się do siebie.
Doświadczenia te nie oznaczały, że rakiety były nieprzydatne. Przeciwnie, stały się głównym uzbrojeniem myśliwców. Konieczne było jednak ulepszenie ich niezawodności i zachowanie możliwości walki na małej odległości.
Co oznacza litera F w nazwie F4 Phantom
Litera F w amerykańskim systemie oznaczeń pochodzi od słowa „fighter”, czyli myśliwiec. Liczba 4 oznacza numer konstrukcji w ujednoliconym systemie wprowadzonym w 1962 roku.
W zapisie oficjalnym między literą i cyfrą występuje łącznik:
F-4 Phantom II
Popularne hasło „f4 phantom” często jest jednak zapisywane bez łącznika. Obie formy odnoszą się do tego samego samolotu, choć zapis F-4 jest poprawniejszy technicznie.
Czy F4 Phantom nadal lata
Znaczna część Phantomów została wycofana, zezłomowana lub przekazana do muzeów. Niektóre państwa eksploatowały jednak swoje maszyny wyjątkowo długo dzięki modernizacjom i własnemu zapleczu technicznemu.
Ponadto sprawne egzemplarze mogą wykonywać loty pokazowe, testowe lub specjalistyczne, zależnie od kraju i statusu konkretnej maszyny.
Każdy kolejny rok eksploatacji wymaga coraz większej troski o stan konstrukcji, dostępność części i wyszkolenie personelu.
Dlaczego F4 Phantom jest legendą
Legenda Phantoma nie wynika wyłącznie z liczby wyprodukowanych egzemplarzy. Samolot znalazł się w centrum najważniejszych konfliktów zimnej wojny i służył w wielu państwach.
Był maszyną pełną sprzeczności. Duży, ale szybki. Ciężki, ale zdolny do skutecznej walki. Zaprojektowany jako przechwytujący, a wykorzystywany jako bombowiec, myśliwiec, samolot rozpoznawczy i niszczyciel radarów.
Jego niedoskonałości są równie ważne jak zalety. Brak działka, dymiące silniki i wymagające właściwości lotne stały się częścią historii, z której wyciągnięto wnioski dla następnych generacji samolotów.
F4 Phantom w oczach pilotów
Piloci często podkreślali ogromną moc Phantoma. Włączenie dopalaczy dawało wyraźne przyspieszenie, a samolot mógł szybko nabierać prędkości.
Jednocześnie wymagał szacunku. Błędy w zarządzaniu energią mogły doprowadzić do niekorzystnej sytuacji w walce. Podejście do lądowania i operacje pokładowe wymagały wysokich umiejętności.
Załogi ceniły również obecność drugiej osoby w kabinie. Dobry operator systemów zwiększał świadomość sytuacyjną i odciążał pilota.
F4 Phantom w oczach mechaników
Dla personelu technicznego Phantom był złożoną maszyną wymagającą wielu godzin obsługi. Dostęp do części podzespołów nie zawsze był łatwy, a praca przy gorących silnikach i zabrudzonym kadłubie należała do wymagających.
Mechanicy mieli jednak ogromny wpływ na gotowość bojową jednostek. Bez ich pracy nawet najlepszy pilot nie mógł wykonać misji.
W kulturze lotniczej Phantom jest więc legendą nie tylko załóg latających, ale także tysięcy osób odpowiedzialnych za tankowanie, uzbrojenie, naprawy, radar i systemy pokładowe.
Najważniejsze zalety F4 Phantom
Największą zaletą samolotu była wszechstronność. Konstrukcja mogła zostać wykorzystana w wielu rodzajach sił zbrojnych i w różnych warunkach.
Phantom miał duży udźwig, wysoką prędkość i rozbudowane możliwości radarowe. Dwa silniki zapewniały odpowiednią moc oraz zwiększały szansę powrotu po uszkodzeniu jednego z nich.
Solidność kadłuba umożliwiała długą eksploatację i kolejne modernizacje.
Najważniejsze wady F4 Phantom
Phantom był drogi w eksploatacji, zużywał dużo paliwa i wymagał licznego personelu technicznego.
Duża masa ograniczała manewrowość w części sytuacji. Silniki pozostawiały widoczną smugę, która ułatwiała wykrycie samolotu.
Wczesne wersje nie miały działka, a pierwsze generacje rakiet nie zawsze były skuteczne.
Kabina i awionika starszych odmian wymagały od załogi dużego obciążenia pracą. W porównaniu z cyfrowymi samolotami późniejszych generacji Phantom był znacznie mniej zautomatyzowany.
F4 Phantom jako symbol przełomu technologicznego
Samolot powstał w okresie przejścia od prostych myśliwców odrzutowych do złożonych systemów bojowych. W Phantomie sam płatowiec był tylko jednym z elementów. Równie ważne stały się radar, rakiety, systemy nawigacyjne i współpraca dwóch członków załogi.
Był to kierunek, który zdominował rozwój lotnictwa wojskowego. Współczesny myśliwiec jest nie tylko szybkim samolotem, ale także latającą platformą sensorów, komputerów i łączności.
F4 Phantom był jednym z najważniejszych kroków na tej drodze.
Dziedzictwo F4 Phantom
Dziedzictwo Phantoma widoczne jest w taktyce, szkoleniu i konstrukcji późniejszych samolotów. Programy rozwinięte po doświadczeniach w Wietnamie poprawiły przygotowanie pilotów do walki manewrowej.
Rozwój rakiet, radarów i systemów identyfikacji był odpowiedzią na problemy ujawnione podczas bojowego użycia F-4.
Samolot stał się również przykładem skutecznej platformy eksportowej. Został dostosowany do różnych silników, rodzajów uzbrojenia i doktryn wojskowych.
F4 Phantom jako ponadczasowa ikona
F4 Phantom pozostaje jednym z najbardziej rozpoznawalnych samolotów odrzutowych w historii. Jego sylwetka łączy brutalną funkcjonalność z niepowtarzalnym wyglądem.
Nie był aerodynamicznie elegancki w taki sposób jak wiele lżejszych myśliwców. Jego atrakcyjność wynikała z widocznej potęgi: dużych wlotów powietrza, dwóch silników, szerokiego kadłuba i ogromnej liczby podwieszeń.
Phantom wyglądał jak maszyna zaprojektowana bez kompromisów dla osiągów i siły ognia. Właśnie dlatego stał się ulubieńcem fotografów, modelarzy i miłośników lotnictwa.
F4 Phantom – znaczenie w historii lotnictwa wojskowego
F4 Phantom był czymś więcej niż pojedynczym typem samolotu. Stanowił całą rodzinę maszyn, które przez dziesięciolecia wykonywały niemal każdy rodzaj zadania bojowego dostępnego dla lotnictwa taktycznego.
Rozpoczynał jako pokładowy przechwytujący bez stałego działka. Następnie stał się myśliwcem lotnictwa, ciężkim samolotem uderzeniowym, platformą rozpoznawczą i wyspecjalizowanym niszczycielem radarów.
Służył nad Azją Południowo-Wschodnią, Bliskim Wschodem, Europą, Pacyfikiem i Półwyspem Koreańskim. Był obecny na lotniskowcach, w bazach NATO i na pustynnych lotniskach.
Jego historia pokazuje zarówno możliwości technologii, jak i niebezpieczeństwo nadmiernej wiary w teoretyczne założenia. Phantom miał walczyć rakietami z dużej odległości, lecz musiał nauczyć się pojedynków na krótkim dystansie. Miał być przechwytującym, ale stał się jednym z najważniejszych samolotów bombowych swojej epoki.
F4 Phantom pozostaje legendą, ponieważ potrafił dostosowywać się do zmieniającego pola walki. Jego konstrukcja przetrwała rozwój kolejnych generacji radarów, uzbrojenia i systemów elektronicznych. Choć samolot powstał w realiach lat pięćdziesiątych, w zmodernizowanej formie zachował znaczenie przez wiele następnych dekad.
Dla jednych jest symbolem wojny w Wietnamie, dla innych ikoną NATO, izraelskim Kurnassem, brytyjskim myśliwcem przechwytującym albo japońskim obrońcą przestrzeni powietrznej. Niezależnie od wersji i malowania F-4 pozostaje rozpoznawalnym świadectwem epoki, w której prędkość, moc silników i ciężkie uzbrojenie wyznaczały kierunek rozwoju lotnictwa wojskowego.
