F4F Phantom II, zapisywany poprawnie również jako F-4F Phantom II, był specjalną wersją legendarnego amerykańskiego myśliwca McDonnell Douglas F-4 Phantom II, opracowaną na potrzeby sił powietrznych Republiki Federalnej Niemiec. Samolot stał się jednym z najbardziej rozpoznawalnych symboli zachodnioniemieckiej, a później zjednoczonej Luftwaffe. Jego charakterystyczna sylwetka, dwa potężne silniki, wysoko uniesione końcówki skrzydeł, opuszczone powierzchnie statecznika poziomego i pozostawiane za samolotem smugi ciemnego dymu sprawiały, że trudno było pomylić go z jakąkolwiek inną konstrukcją.
Choć pierwsze Phantomy powstały jako pokładowe samoloty obrony floty dla amerykańskiej marynarki wojennej, konstrukcja okazała się niezwykle wszechstronna. F-4 służył jako myśliwiec przechwytujący, samolot myśliwsko-bombowy, maszyna rozpoznawcza, nosiciel uzbrojenia precyzyjnego oraz platforma przeznaczona do zwalczania systemów obrony przeciwlotniczej. Był używany przez lotnictwo Stanów Zjednoczonych i wielu państw sojuszniczych. Produkcja całej rodziny zakończyła się w 1979 roku po zbudowaniu ponad 5000 egzemplarzy, co czyni Phantoma jednym z najliczniej produkowanych zachodnich myśliwców odrzutowych drugiej połowy XX wieku.
Niemiecki F4F Phantom II nie był jednak zwykłą kopią amerykańskiego F-4E. Został dostosowany do konkretnych potrzeb, ograniczeń finansowych i założeń operacyjnych Luftwaffe. Początkowo był uproszczony, lżejszy i pozbawiony części możliwości bojowych amerykańskiego pierwowzoru. W kolejnych latach poddawano go jednak modernizacjom, dzięki którym pod koniec kariery mógł używać nowoczesnych pocisków AIM-120 AMRAAM i wykonywać zadania obrony powietrznej w środowisku znacznie bardziej wymagającym niż to, dla którego został pierwotnie zaprojektowany.
Historia F-4F jest więc nie tylko opowieścią o konkretnym samolocie, lecz także obrazem zmian zachodzących w europejskim lotnictwie wojskowym. Phantom wszedł do służby w czasie zimnej wojny, przez wiele lat chronił przestrzeń powietrzną RFN, latał obok byłych wschodnioniemieckich MiG-ów-29, uczestniczył w misjach NATO, a następnie ustąpił miejsca Eurofighterowi. Ostatnie niemieckie F-4F zakończyły służbę operacyjną w 2013 roku.
F4F Phantom II czy F-4F Phantom II
W wyszukiwarkach internetowych często pojawia się określenie F4F Phantom II, jednak oficjalny zapis oznaczenia samolotu zawiera łączniki i brzmi F-4F Phantom II. Litera „F” występująca po oznaczeniu F-4 nie odnosi się do funkcji myśliwskiej, ponieważ tę określa już pierwsza litera angielskiego słowa „fighter”. Końcowe „F” oznacza odrębny wariant konstrukcyjny przygotowany przede wszystkim dla zachodnioniemieckiej Luftwaffe.
Nie należy mylić F-4F z samolotem Grumman F4F Wildcat. Wildcat był jednosilnikowym, tłokowym myśliwcem pokładowym z okresu II wojny światowej. Phantom II był natomiast dwusilnikowym, odrzutowym myśliwcem naddźwiękowym, którego pierwszy prototyp wzbił się w powietrze pod koniec lat 50. XX wieku.
Różnica dotyczy również zasad stosowania oznaczeń. W nazwie Grumman F4F nie występuje łącznik między cyfrą 4 a drugą literą F, ponieważ oznaczenie pochodziło ze starszego systemu amerykańskiej marynarki wojennej. W nazwie McDonnell Douglas F-4F łącznik jest częścią ujednoliconego systemu nazewnictwa przyjętego przez amerykańskie siły zbrojne.
W praktyce hasło f4f phantom ii jest powszechnie rozumiane jako odniesienie do niemieckiego wariantu Phantoma. W tekstach historycznych i technicznych warto jednak używać prawidłowego zapisu F-4F Phantom II.
Geneza samolotu F-4 Phantom II
Aby zrozumieć znaczenie niemieckiej wersji F-4F, należy najpierw przyjrzeć się historii całej rodziny Phantom II. Samolot został opracowany przez firmę McDonnell Aircraft, która później połączyła się z Douglas Aircraft Company, tworząc przedsiębiorstwo McDonnell Douglas.
Myśliwiec stworzony dla marynarki wojennej
Pierwotnie Phantom II powstawał jako samolot przeznaczony dla lotnictwa pokładowego US Navy. Jego głównym zadaniem miała być obrona grup lotniskowcowych przed bombowcami i innymi samolotami przeciwnika.
W pierwszej wersji projekt nie zakładał klasycznej walki manewrowej na małej odległości. Amerykańscy planiści uważali, że przyszłość walk powietrznych będzie należała do radarów i kierowanych pocisków rakietowych. Phantom otrzymał więc potężny radar, drugiego członka załogi obsługującego systemy uzbrojenia oraz możliwość przenoszenia rakiet powietrze–powietrze.
Pierwszy prototyp XF4H-1 odbył lot w maju 1958 roku. Konstrukcja szybko wykazała bardzo dobre osiągi. Phantom ustanawiał kolejne rekordy prędkości, wysokości i tempa wznoszenia, potwierdzając ogromny potencjał aerodynamiczny oraz moc dwóch silników General Electric J79.
Od pokładu lotniskowca do sił powietrznych
Sukces samolotu zainteresował również United States Air Force. W pierwszej połowie lat 60. USAF przyjęły własne wersje Phantoma, początkowo oznaczone jako F-4C i F-4D, a następnie bardziej rozwinięty wariant F-4E.
F-4E otrzymał między innymi wbudowane sześciolufowe działko M61 Vulcan kalibru 20 mm. Była to odpowiedź na doświadczenia wojny w Wietnamie, podczas której okazało się, że walka powietrzna nie zawsze może być prowadzona wyłącznie za pomocą rakiet.
F-4E stał się podstawą do opracowania niemieckiego F-4F. Oba warianty miały podobną sylwetkę, układ załogi, napęd oraz działko pokładowe, jednak wyposażenie i możliwości bojowe niemieckiej maszyny były początkowo ograniczone.
Dlaczego RFN potrzebowała nowego myśliwca
W latach 60. i na początku lat 70. XX wieku Republika Federalna Niemiec znajdowała się na potencjalnej linii frontu między NATO a Układem Warszawskim. Zachodnioniemiecka Luftwaffe musiała być przygotowana zarówno do obrony przestrzeni powietrznej, jak i do atakowania celów naziemnych w przypadku wybuchu konfliktu.
Jednym z podstawowych samolotów Luftwaffe był wówczas Lockheed F-104G Starfighter. Maszyna miała bardzo dobre osiągi na dużej wysokości, lecz jej użytkowanie w Niemczech wiązało się z licznymi katastrofami. Starfighter był wymagający, miał stosunkowo niewielkie skrzydła i ograniczone możliwości działania w trudnych warunkach pogodowych na małej wysokości.
Niemieckie siły powietrzne potrzebowały samolotu bezpieczniejszego, bardziej wszechstronnego i wyposażonego w dwa silniki. Dwusilnikowy napęd zwiększał szanse powrotu na lotnisko w przypadku awarii jednej jednostki, szczególnie podczas lotów nad Morzem Północnym lub Bałtykiem.
W rywalizacji o nowe wyposażenie Luftwaffe rozważano różne konstrukcje europejskie i amerykańskie. Ostatecznie zdecydowano się na Phantoma, którego rozpoznawcza wersja RF-4E była już zamówiona dla Niemiec. Wybór podobnej platformy ułatwiał szkolenie, logistykę i utrzymanie floty.
Narodziny F-4F Phantom II
W czerwcu 1971 roku rząd RFN zamówił 175 samolotów F-4F. Niemiecka maszyna została opracowana na bazie wariantu F-4E, ale zmieniono ją w taki sposób, aby obniżyć cenę, masę i stopień złożoności konstrukcji.
Pierwszy F-4F odbył lot w marcu 1973 roku. Dostawy rozpoczęły się w tym samym roku, a proces przezbrajania jednostek zakończono w kwietniu 1976 roku. Bundeswehra wskazuje 28 kwietnia 1976 roku jako dzień zakończenia przezbrojenia Luftwaffe na F-4F Phantom II.
Samoloty otrzymywały niemieckie numery taktyczne składające się z dwóch grup cyfr oddzielonych znakiem „+”, na przykład 37+01, 38+10 czy 38+74. Taki sposób oznaczania jest charakterystyczny dla lotnictwa Bundeswehry.
Uproszczona odmiana F-4E
F-4F powstał jako lżejszy i tańszy wariant F-4E. W stosunku do amerykańskiego pierwowzoru zrezygnowano z części wyposażenia i możliwości przenoszenia niektórych rodzajów uzbrojenia.
W początkowej konfiguracji niemiecki Phantom nie mógł używać półaktywnie naprowadzanych radarowo pocisków AIM-7 Sparrow. Oznaczało to poważne ograniczenie możliwości zwalczania celów na średnim dystansie. Samolot korzystał przede wszystkim z pocisków krótkiego zasięgu AIM-9 Sidewinder oraz działka M61 Vulcan.
Uproszczono także radar AN/APQ-120 i część systemów odpowiedzialnych za atakowanie celów naziemnych. F-4F nie dysponował pełnym zakresem możliwości typowego amerykańskiego F-4E. W pierwotnej postaci był klasyfikowany głównie jako myśliwiec przeznaczony do działań przy sprzyjających warunkach pogodowych.
Redukcja wyposażenia obniżyła jednak masę konstrukcji. F-4F był około 1,5 tony lżejszy od standardowego F-4E, co korzystnie wpływało na niektóre właściwości lotne.
Dlaczego zrezygnowano z AIM-7 Sparrow
Decyzja o rezygnacji z pocisku AIM-7 wynikała przede wszystkim z kosztów oraz założeń dotyczących wykorzystania samolotu. Niemcy potrzebowały dużej liczby maszyn, a jednocześnie dążyły do ograniczenia ceny programu.
AIM-7 Sparrow był pociskiem naprowadzanym półaktywnie radarowo. Wymagał odpowiedniego wyposażenia pokładowego, instalacji elektrycznej oraz radaru zdolnego do ciągłego podświetlania celu. Usunięcie tych elementów uprościło samolot, ale pozbawiło go zdolności do prowadzenia pełnowartościowej walki poza zasięgiem wzroku pilota.
W warunkach europejskiego pola walki ograniczenie to mogło mieć poważne znaczenie. Przeciwnik dysponujący myśliwcami z pociskami średniego zasięgu mógł próbować zaatakować F-4F, zanim niemiecki Phantom znalazłby się w odpowiedniej odległości do użycia Sidewindera.
Z biegiem lat problem stawał się coraz bardziej widoczny. Doprowadziło to do rozpoczęcia programów modernizacyjnych, których kulminacją był wariant F-4F ICE.
Konstrukcja F4F Phantom II
F-4F zachował zasadniczy układ konstrukcyjny całej rodziny Phantom II. Był dwumiejscowym, dwusilnikowym samolotem naddźwiękowym o metalowej konstrukcji, ze skośnymi skrzydłami i klasycznym podwoziem trójpodporowym.
Charakterystyczna sylwetka
Wygląd Phantoma wynikał z konieczności pogodzenia wysokiej prędkości, stabilności, możliwości operowania z lotniskowców oraz przenoszenia dużej ilości uzbrojenia.
Najbardziej rozpoznawalne elementy sylwetki F-4F to:
- uniesione ku górze zewnętrzne części skrzydeł,
- stateczniki poziome skierowane wyraźnie w dół,
- duże boczne wloty powietrza,
- długa przednia część kadłuba mieszcząca radar,
- dwuosobowa kabina w układzie tandem,
- masywna tylna część kadłuba z dwoma silnikami,
- wyraźnie widoczne działko umieszczone pod dziobem.
Uniesione końcówki skrzydeł poprawiały stateczność boczną. Ujemny wznios stateczników poziomych był natomiast związany z przepływem powietrza za skrzydłami oraz koniecznością zapewnienia odpowiedniej kontroli przy dużych kątach natarcia.
W efekcie powstał samolot, który nie zawsze był uznawany za klasycznie piękny, lecz wyglądał niezwykle agresywnie i funkcjonalnie. Phantom zyskał wiele przydomków, a jego masywna sylwetka stała się ikoną lotnictwa zimnej wojny.
Kadłub i skrzydła
Kadłub mieścił dwuosobową kabinę, radar, działko, zbiorniki paliwa, wyposażenie elektroniczne i dwa silniki. W tylnej części znajdowały się charakterystyczne dysze wylotowe, które podczas pracy z dopalaniem generowały widoczny, jasny płomień.
Skrzydła miały duży skos, co pozwalało osiągać prędkości przekraczające dwukrotność prędkości dźwięku. Jednocześnie konstrukcja nie była idealnie przystosowana do ciasnych manewrów przy małej prędkości. Wprowadzenie ruchomych slotów na krawędziach natarcia w późnych wersjach F-4E i w F-4F poprawiło zdolności manewrowe, choć odbyło się kosztem niewielkiego pogorszenia prędkości maksymalnej i zasięgu.
Phantom był samolotem dużym i ciężkim. Jego masa oraz wymiary przewyższały wiele jednomiejscowych myśliwców, z którymi mógł spotkać się w walce. Jednocześnie duża konstrukcja zapewniała miejsce na paliwo, radar, drugiego członka załogi i znaczny ładunek uzbrojenia.
Podwozie
F-4F miał chowane podwozie trójpodporowe z pojedynczym kołem przednim i głównymi goleniami składanymi do skrzydeł. Konstrukcja wywodziła się z samolotu pokładowego, dlatego była stosunkowo mocna i odporna na duże obciążenia.
Niemieckie Phantomy działały z lotnisk lądowych, nie potrzebowały więc wyposażenia przeznaczonego do regularnego startu i lądowania na lotniskowcach. Zachowana solidność konstrukcji miała jednak duże znaczenie podczas intensywnego szkolenia i wieloletniej służby.
Załoga F-4F Phantom II
F-4F był samolotem dwuosobowym. W przedniej kabinie siedział pilot, natomiast z tyłu znajdował się oficer systemów uzbrojenia, określany w niemieckiej Luftwaffe jako Kampfbeobachter lub później Waffensystemoffizier.
Zadania pilota
Pilot odpowiadał przede wszystkim za sterowanie samolotem, start, lądowanie, wykonywanie manewrów oraz używanie części uzbrojenia. Musiał kontrolować ciężką maszynę zarówno podczas lotu na małej wysokości, jak i przy prędkościach naddźwiękowych.
Phantom wymagał zdecydowanego i precyzyjnego pilotażu. Nie był wyposażony w cyfrowy system fly-by-wire znany ze współczesnych myśliwców. Pilot otrzymywał bezpośrednie informacje o zachowaniu samolotu i musiał dobrze rozumieć jego ograniczenia aerodynamiczne.
Szczególne znaczenie miało kontrolowanie kąta natarcia. Zbyt gwałtowne manewry mogły doprowadzić do utraty energii, przeciągnięcia lub niebezpiecznego zachowania samolotu. Doświadczeni piloci potrafili jednak bardzo skutecznie wykorzystywać moc silników i właściwości F-4F.
Zadania operatora systemów uzbrojenia
Członek załogi zajmujący tylną kabinę obsługiwał radar, systemy nawigacyjne, środki łączności oraz część wyposażenia bojowego. W przypadku przechwytywania celu pomagał pilotowi wykryć, zidentyfikować i śledzić przeciwnika.
Podział obowiązków był szczególnie cenny podczas lotów na małej wysokości, przy złej pogodzie lub podczas skomplikowanych misji bojowych. Pilot mógł skupić się na prowadzeniu maszyny, podczas gdy drugi członek załogi kontrolował sytuację taktyczną i parametry systemów.
W późniejszym F-4F ICE rola operatora radaru stała się jeszcze ważniejsza. Nowy system APG-65 umożliwiał wykrywanie celów na większej odległości i współpracował z pociskami AIM-120 AMRAAM.
Kabiny i fotele wyrzucane
Załoga siedziała w układzie tandem, a tylna kabina była umieszczona wyżej, aby poprawić widoczność. Obaj członkowie korzystali z foteli wyrzucanych Martin-Baker.
Fotele ratunkowe były kluczowym elementem bezpieczeństwa. Phantom osiągał ogromne prędkości i wykonywał zadania na różnych wysokościach, dlatego możliwość szybkiego opuszczenia maszyny w przypadku awarii miała podstawowe znaczenie.
Widoczność z tylnej kabiny pozostawała ograniczona w porównaniu z nowoczesnymi samolotami. Charakterystyczna osłona kabiny i masywna konstrukcja powodowały martwe pola, co wymagało dobrej współpracy załogi.
Silniki General Electric J79
Napęd F4F Phantom II stanowiły dwa silniki turboodrzutowe General Electric J79. Były to jedne z najbardziej znanych amerykańskich silników wojskowych swojej epoki.
Każda jednostka była wyposażona w dopalacz. Po jego włączeniu do strumienia gazów za turbiną wtryskiwano dodatkowe paliwo, które zwiększało ciąg kosztem ogromnego wzrostu zużycia paliwa.
Dzięki dwóm silnikom F-4F mógł przekraczać prędkość Mach 2. Bundeswehra podaje, że Phantom rozwijał prędkość przekraczającą 2000 km/h, a jego pułap służbowy wynosił około 15 kilometrów.
Zalety dwóch silników
Dwa silniki dawały kilka istotnych korzyści:
- zwiększały całkowity ciąg,
- umożliwiały osiąganie dużej prędkości,
- poprawiały bezpieczeństwo w przypadku awarii jednej jednostki,
- pozwalały przenosić znaczną ilość paliwa i uzbrojenia,
- zapewniały dobre przyspieszenie podczas lotu naddźwiękowego.
Dla Luftwaffe bezpieczeństwo dwusilnikowej konstrukcji miało szczególne znaczenie po doświadczeniach z jednosilnikowym F-104G Starfighterem.
Awaria jednego J79 nie oznaczała automatycznie utraty samolotu. Powrót do bazy pozostawał możliwy, choć zależał od wysokości, masy, pogody i rodzaju uszkodzenia.
Charakterystyczne zadymienie
Silniki J79 były znane z pozostawiania za samolotem wyraźnych ciemnych smug, szczególnie przy określonych zakresach pracy bez dopalania. Ułatwiało to dostrzeżenie Phantoma z dużej odległości.
Zadymienie było jedną z najbardziej rozpoznawalnych cech samolotu. Podczas walki mogło jednak zdradzać pozycję maszyny przeciwnikowi.
W późniejszych latach modyfikacje i odpowiednie ustawienie pracy silników częściowo ograniczały problem, lecz F-4 nadal pozostawał samolotem łatwym do rozpoznania na niebie.
Ogromne zużycie paliwa
Wysokie osiągi miały swoją cenę. Silniki J79 zużywały bardzo dużo paliwa, zwłaszcza po uruchomieniu dopalaczy. Czas intensywnej walki na dopalaniu był więc ograniczony.
Phantom mógł przenosić dodatkowe zbiorniki paliwa pod kadłubem i skrzydłami. Zwiększały one zasięg, ale jednocześnie powodowały wzrost oporu aerodynamicznego i masy.
Niemieckie F-4F przystosowano również do tankowania w powietrzu. Umożliwiało to wykonywanie dłuższych przelotów szkoleniowych oraz udział w ćwiczeniach organizowanych poza terytorium Niemiec.
Osiągi F4F Phantom II
Dokładne osiągi F-4F zależały od konfiguracji uzbrojenia, ilości paliwa, wysokości, temperatury i stanu technicznego samolotu. Wartości podawane dla całej rodziny F-4 nie zawsze odnoszą się bezpośrednio do niemieckiej wersji, lecz pozwalają zrozumieć skalę możliwości maszyny.
F-4F mógł osiągnąć:
- prędkość maksymalną przekraczającą Mach 2 na dużej wysokości,
- pułap rzędu 15–18 kilometrów,
- bardzo wysokie tempo wznoszenia,
- zasięg zwiększany przez dodatkowe zbiorniki i tankowanie w powietrzu,
- znaczny udźwig uzbrojenia na kilku węzłach podwieszeń.
Samolot był szybki, szczególnie na dużej wysokości. Dwa silniki zapewniały mu dobre przyspieszenie, a masywna konstrukcja pozwalała zachować energię podczas manewrów wykonywanych z dużą prędkością.
Prędkość maksymalna
Prędkość przekraczająca dwukrotność prędkości dźwięku robiła ogromne wrażenie, lecz w normalnej służbie rzadko wykorzystywano ją przez dłuższy czas. Lot z Mach 2 powodował ogromne zużycie paliwa, wzrost temperatury konstrukcji i ograniczał czas wykonywania zadania.
W praktyce ważniejsze były przyspieszenie, tempo wznoszenia oraz zdolność do szybkiego przechwycenia nieznanego samolotu zbliżającego się do przestrzeni NATO.
F-4F mógł wystartować alarmowo, wznieść się na dużą wysokość i skierować w stronę celu wskazanego przez naziemne stacje radarowe.
Manewrowość
Phantom długo miał opinię samolotu bardziej przypominającego „latającą cegłę” niż zwinny myśliwiec. Było to jednak uproszczenie. F-4F nie mógł rywalizować przy małych prędkościach z lekkimi konstrukcjami zaprojektowanymi do ciasnej walki manewrowej, ale odpowiednio pilotowany pozostawał bardzo niebezpieczny.
Kluczowe było zachowanie energii. Pilot powinien unikać długotrwałych ciasnych zakrętów prowadzących do szybkiej utraty prędkości. Phantom najlepiej wykorzystywał szybkie manewry, pionowe elementy walki, moc silników i przewagę prędkości.
Sloty na skrzydłach F-4F poprawiały sterowność przy większym kącie natarcia. Dzięki nim niemiecki wariant był bardziej manewrowy niż wcześniejsze odmiany Phantoma wyposażone w skrzydła bez ruchomych slotów.
Radar i wyposażenie elektroniczne
Pierwsze F-4F otrzymały uproszczoną wersję radaru AN/APQ-120. Był to system wywodzący się z wyposażenia F-4E, lecz w niemieckiej konfiguracji nie oferował pełnych możliwości amerykańskiego odpowiednika.
Radar pozwalał wyszukiwać i śledzić cele powietrzne, ale brak zdolności do użycia AIM-7 ograniczał praktyczne znaczenie wykrywania przeciwnika na większej odległości. Załoga musiała zbliżyć się na dystans pozwalający użyć pocisków Sidewinder lub działka.
W miarę rozwoju technologii analogowy AN/APQ-120 stawał się coraz bardziej przestarzały. Jego możliwości wykrywania celów lecących nisko na tle ziemi były ograniczone, a odporność na zakłócenia ustępowała nowocześniejszym systemom impulsowo-dopplerowskim.
Program Peace Rhine
Pierwszym dużym etapem modernizacji niemieckich Phantomów był program określany jako Peace Rhine. Wprowadzane zmiany miały zwiększyć możliwości atakowania celów naziemnych, poprawić nawigację oraz rozszerzyć zdolności użycia nowszego uzbrojenia.
Samoloty otrzymały między innymi unowocześnione wyposażenie celownicze, komputer uzbrojenia i poprawione systemy ostrzegające przed opromieniowaniem radarem. Możliwe stało się wykorzystanie nowszych pocisków AIM-9L Sidewinder, zdolnych do atakowania celu nie tylko od strony tylnej półsfery.
AIM-9L był pociskiem określanym jako all-aspect. Jego głowica naprowadzająca mogła wykryć cieplny obraz samolotu również z boku, a w odpowiednich warunkach nawet od przodu. Znacząco zwiększało to skuteczność F-4F w walce powietrznej.
Modernizacja poprawiła również możliwości atakowania celów naziemnych, choć Phantom nie stał się odpowiednikiem wyspecjalizowanego samolotu uderzeniowego.
Potrzeba dalszego unowocześnienia
Pod koniec lat 70. i w latach 80. potencjalni przeciwnicy zaczęli wprowadzać coraz nowocześniejsze samoloty i pociski. Radzieckie MiG-23, MiG-29 oraz Su-27 dysponowały rosnącymi możliwościami wykrywania i zwalczania celów.
F-4F pozbawiony rakiety średniego zasięgu nie byłby w stanie efektywnie przeciwstawić się najnowszym konstrukcjom. Niemcy potrzebowały nowego myśliwca, ale program europejskiego samolotu, z którego rozwinął się później Eurofighter Typhoon, wymagał wielu lat.
Zdecydowano więc o głębokiej modernizacji części floty Phantomów. Miała ona wypełnić lukę do czasu wprowadzenia nowej generacji myśliwca.
F4F Phantom II ICE
Najbardziej zaawansowaną odmianą niemieckiego Phantoma był F-4F ICE. Skrót ICE oznaczał Improved Combat Efficiency, czyli poprawę efektywności bojowej. W Niemczech program funkcjonował również pod określeniem Kampfwertsteigerung.
Modernizacją objęto 110 spośród 175 dostarczonych F-4F. Najważniejszymi elementami były nowy radar AN/APG-65 i możliwość przenoszenia pocisków AIM-120 AMRAAM. Prace prowadzono głównie w pierwszej połowie lat 90.
Radar AN/APG-65
AN/APG-65 był nowoczesnym radarem impulsowo-dopplerowskim opracowanym pierwotnie dla myśliwca F/A-18 Hornet. W porównaniu z AN/APQ-120 zapewniał znacznie lepsze możliwości wykrywania celów, w tym obiektów lecących nisko na tle ziemi.
Radar oferował różne tryby pracy powietrze–powietrze i powietrze–ziemia. Pozwalał śledzić wiele celów oraz dostarczał danych niezbędnych do użycia nowoczesnych pocisków radarowych.
Montaż systemu wymagał wprowadzenia zmian w awionice, instalacji cyfrowych magistral danych, nowego komputera misji i odpowiednich wskaźników w kabinie. W praktyce łączył płatowiec zaprojektowany w latach 50. z technologią charakterystyczną dla myśliwców kolejnej generacji.
APG-65 nie zmieniał F-4F w całkowicie nowy samolot. Załoga nadal korzystała z ograniczonej ergonomii starej kabiny, a konstrukcja nie otrzymała cyfrowego układu sterowania. Modernizacja znacząco zwiększała jednak świadomość sytuacyjną i możliwości przechwytywania celów.
AIM-120 AMRAAM
Najważniejszą bronią F-4F ICE stał się pocisk AIM-120 AMRAAM. Była to nowoczesna rakieta powietrze–powietrze średniego zasięgu z aktywną radarową głowicą naprowadzającą.
W początkowej fazie lotu pocisk otrzymywał informacje z radaru samolotu. W końcowej części uruchamiał własną głowicę radarową i samodzielnie naprowadzał się na cel.
Rozwiązanie to dawało większą swobodę niż w przypadku AIM-7 Sparrow. Samolot używający Sparrowa musiał przez znaczną część lotu rakiety podświetlać cel swoim radarem. AMRAAM pozwalał załodze wcześniej zmienić kierunek, rozpocząć manewr obronny lub zająć się kolejnym zagrożeniem.
F-4F ICE uzyskał dzięki temu rzeczywistą zdolność walki BVR, czyli poza zasięgiem wzroku. Stary Phantom mógł przechwytywać nowocześniejsze samoloty, zanim doszło do bezpośredniego starcia manewrowego.
Znaczenie modernizacji ICE
Program ICE był przykładem udanego przedłużenia życia starszej platformy. Płatowiec nie dorównywał nowoczesnym myśliwcom pod względem zwrotności, ekonomiki eksploatacji, ergonomii i podatności na wykrycie. Otrzymał jednak system radarowo-rakietowy, który nadal czynił go groźnym przeciwnikiem.
Modernizacja była szczególnie ważna z powodu opóźnień programu Eurofighter. Bez F-4F ICE niemiecka obrona powietrzna musiałaby przez wiele lat opierać się na samolotach pozbawionych nowoczesnego uzbrojenia średniego zasięgu.
Nie wszystkie ograniczenia udało się usunąć. Phantom nadal nie miał tak zaawansowanych systemów wymiany danych jak współczesne myśliwce, a współpraca z samolotami wczesnego ostrzegania wymagała w dużym stopniu klasycznej komunikacji radiowej. Mimo to F-4F ICE pozostał wartościowym myśliwcem przechwytującym aż do końca służby.
Uzbrojenie F4F Phantom II
Uzbrojenie niemieckiego Phantoma zmieniało się wraz z kolejnymi modernizacjami. Samolot mógł wykonywać zadania powietrze–powietrze i powietrze–ziemia, choć jego rola pod koniec kariery koncentrowała się głównie na obronie przestrzeni powietrznej.
Działko M61 Vulcan
F-4F miał wbudowane sześciolufowe działko M61A1 Vulcan kalibru 20 mm. Znajdowało się pod przednią częścią kadłuba.
Działko charakteryzowało się bardzo wysoką szybkostrzelnością. Mogło być używane w walce powietrznej na małej odległości oraz do atakowania wybranych celów naziemnych.
Wbudowany Vulcan był istotną zaletą w porównaniu z pierwszymi wersjami Phantoma używanymi przez US Navy i USAF. Wcześniejsze odmiany nie miały stałego działka, co podczas wojny w Wietnamie okazało się poważnym ograniczeniem.
Działko pozostawało bronią ostatniej szansy. Aby go użyć, pilot musiał zbliżyć się do celu i odpowiednio ustawić samolot. Wymagało to dobrego wyszkolenia oraz zdolności przewidywania ruchu przeciwnika.
AIM-9 Sidewinder
Podstawowym pociskiem krótkiego zasięgu był AIM-9 Sidewinder. Rakieta naprowadzała się na promieniowanie cieplne emitowane przede wszystkim przez silniki celu.
Wczesne wersje Sidewindera najlepiej działały podczas ataku od tyłu. Nowszy AIM-9L umożliwiał zwalczanie celu z wielu kierunków, co znacznie zwiększało wartość bojową F-4F.
Sidewinder był stosunkowo lekki i nie wymagał ciągłego naprowadzania przez radar po odpaleniu. Pilot musiał uzyskać odpowiedni sygnał głowicy samonaprowadzającej, a następnie wystrzelić pocisk w dozwolonej strefie.
AIM-120 AMRAAM
Po modernizacji ICE Phantom mógł przenosić pociski AIM-120 AMRAAM pod kadłubem. Broń ta zrekompensowała jedną z największych słabości pierwotnego F-4F, czyli brak zdolności do walki na średnim dystansie.
W typowej misji obrony powietrznej F-4F ICE mógł łączyć AMRAAM-y z Sidewinderami. Pierwsze służyły do ataku na większej odległości, natomiast drugie pozostawały bronią na wypadek walki bezpośredniej.
Połączenie radaru APG-65 i AIM-120 sprawiło, że Phantom nadal mógł uczestniczyć w systemie obrony powietrznej NATO w latach 90. i na początku XXI wieku.
Bomby i uzbrojenie powietrze–ziemia
F-4F mógł przenosić klasyczne bomby lotnicze, zasobniki i inne środki używane do zwalczania celów naziemnych. Jego duży udźwig pozwalał zabierać znaczną ilość uzbrojenia.
Możliwości pierwotnej wersji były jednak mniejsze niż amerykańskiego F-4E. Uproszczone wyposażenie ograniczało korzystanie z części pocisków i nowoczesnych systemów precyzyjnego rażenia.
W roli uderzeniowej Luftwaffe coraz szerzej wykorzystywała później samoloty Panavia Tornado. Pozwoliło to skoncentrować zmodernizowane F-4F ICE przede wszystkim na obronie powietrznej.
Służba F4F Phantom II w Luftwaffe
Pierwsze F-4F weszły do niemieckiej służby w 1973 roku. W kolejnych latach trafiły do jednostek myśliwskich i myśliwsko-bombowych.
Samoloty wykonywały zadania przechwytywania, obrony przestrzeni powietrznej, szkolenia, atakowania celów naziemnych i udziału w dużych ćwiczeniach NATO. Od 1975 roku Phantomy uczestniczyły między innymi w ćwiczeniach serii Cold Fire, podczas których sprawdzano gotowość sił NATO do działania w europejskich warunkach operacyjnych.
Jagdgeschwader 71 „Richthofen”
Jedną z najbardziej znanych jednostek używających F-4F był Jagdgeschwader 71 „Richthofen”, stacjonujący w Wittmundhafen. Skrzydło nosiło imię Manfreda von Richthofena, słynnego niemieckiego pilota myśliwskiego z okresu I wojny światowej.
JG 71 przez wiele lat odpowiadał za obronę północnej części przestrzeni powietrznej Niemiec. Jednostka utrzymywała pary dyżurne zdolne do szybkiego startu w przypadku wykrycia nieznanego lub potencjalnie niebezpiecznego statku powietrznego.
Wittmund stał się ostatnią operacyjną bazą niemieckich Phantomów. To właśnie tam odbyło się ich oficjalne pożegnanie w czerwcu 2013 roku.
Jagdgeschwader 74
F-4F służyły również w Jagdgeschwader 74 w Neuburgu nad Dunajem. Jednostka odpowiadała między innymi za obronę południowej części RFN.
JG 74 korzystał ze zmodernizowanych Phantomów do czasu przejścia na Eurofightery. Ostatnie F-4F opuściły jednostkę w pierwszej dekadzie XXI wieku.
Rozmieszczenie myśliwców w północnych i południowych Niemczech pozwalało Luftwaffe reagować na naruszenia przestrzeni powietrznej w różnych częściach kraju.
Jagdbombergeschwader 35 i 36
F-4F trafiały także do jednostek myśliwsko-bombowych. Jagdbombergeschwader 35 i Jagdbombergeschwader 36 wykorzystywały je do zadań powietrze–ziemia oraz walki powietrznej.
W późniejszych latach struktura i nazwy jednostek ulegały zmianom. Część skrzydeł przekształcano, łączono lub rozwiązywano wraz ze zmianą sytuacji politycznej oraz wprowadzaniem nowych typów samolotów.
Phantom okazał się platformą wystarczająco elastyczną, aby służyć zarówno w skrzydłach typowo myśliwskich, jak i jednostkach przeznaczonych do atakowania celów naziemnych.
F-4F i MiG-29 w jednej jednostce
Jednym z najbardziej niezwykłych rozdziałów historii F4F Phantom II była jego wspólna służba z MiG-29 po zjednoczeniu Niemiec.
Niemiecka Republika Demokratyczna używała radzieckich myśliwców MiG-29. Po zjednoczeniu część tych samolotów przejęła Luftwaffe. W 1993 roku skrzydło doświadczalne MiG-29 połączono z jednostką latającą na F-4F, tworząc Jagdgeschwader 73 w Laage. W 1997 roku jednostka otrzymała nazwę „Steinhoff”.
W jednym skrzydle znalazły się więc samoloty, które jeszcze kilka lat wcześniej reprezentowały przeciwne strony zimnej wojny.
Porównanie Phantoma z MiG-29
MiG-29 był młodszy, lżejszy i bardziej zwrotny. Został zaprojektowany jako nowoczesny myśliwiec przewagi powietrznej zdolny do prowadzenia intensywnej walki manewrowej.
F-4F był większy, starszy i mniej zwinny przy małej prędkości. W wersji ICE dysponował jednak dobrym radarem APG-65 oraz pociskami AIM-120 AMRAAM.
Ćwiczenia prowadzone między tymi maszynami dawały pilotom NATO cenne doświadczenie w walce z MiG-29. Niemcy mogli dokładnie poznać jego mocne i słabe strony, a następnie dzielić się wiedzą z sojusznikami.
W bezpośredniej walce manewrowej MiG-29 mógł wykorzystywać lepszy stosunek ciągu do masy, dużą zwrotność i pociski krótkiego zasięgu. Phantom powinien natomiast dążyć do wykorzystania radaru, AMRAAM-ów i walki na większym dystansie.
Symbol końca zimnej wojny
Wspólna służba F-4F i MiG-29 miała znaczenie symboliczne. Samoloty reprezentujące technologię Zachodu i Wschodu wykonywały teraz zadania pod tym samym dowództwem i z tymi samymi niemieckimi znakami.
Pokazywało to skalę zmian politycznych zachodzących w Europie po upadku muru berlińskiego. Dawni przeciwnicy stali się częścią jednych sił powietrznych i wspólnego systemu NATO.
F4F Phantom II w misjach NATO
Po zakończeniu zimnej wojny zadania Luftwaffe nie ograniczały się już wyłącznie do obrony terytorium Niemiec. F-4F uczestniczyły w działaniach sojuszniczych i zabezpieczały przestrzeń powietrzną państw NATO.
Jednym z ważnych zadań były misje Baltic Air Policing. Niemieckie Phantomy rozmieszczano w państwach bałtyckich, które po wejściu do NATO nie dysponowały własnymi myśliwcami zdolnymi do całodobowego dyżuru.
F-4F uczestniczyły w bałtyckich misjach między innymi w latach 2005, 2008, 2009, 2011 i 2012.
Dyżury Quick Reaction Alert
Podstawą służby myśliwskiej były dyżury QRA, czyli Quick Reaction Alert. Para uzbrojonych samolotów pozostawała gotowa do startu w bardzo krótkim czasie.
Alarm mógł zostać ogłoszony w przypadku:
- utraty łączności z samolotem pasażerskim,
- niezidentyfikowanego obiektu zbliżającego się do przestrzeni NATO,
- naruszenia granicy powietrznej,
- podejrzenia porwania statku powietrznego,
- konieczności przeprowadzenia identyfikacji wizualnej.
Po starcie Phantomy były kierowane przez naziemnych kontrolerów lub samoloty wczesnego ostrzegania. Załoga podchodziła do celu, identyfikowała go i w razie potrzeby przekazywała sygnały nakazujące zmianę kursu lub lądowanie.
Baltic Air Policing
Misje nad krajami bałtyckimi wymagały działania w pobliżu rosyjskiej przestrzeni powietrznej. Niemieckie załogi regularnie przechwytywały i identyfikowały wojskowe samoloty lecące w rejonie Bałtyku.
Nie oznaczało to automatycznie sytuacji bojowej. Większość przechwyceń polegała na zbliżeniu się, rozpoznaniu typu maszyny, wykonaniu dokumentacji fotograficznej i eskortowaniu jej w określonej części przestrzeni.
Dla sędziwego F-4F były to jednak pełnowartościowe zadania operacyjne. Phantom, którego konstrukcja powstała w latach 50., nadal uczestniczył w ochronie granic NATO ponad pół wieku później.
Szkolenie niemieckich załóg w Stanach Zjednoczonych
Część szkolenia niemieckich pilotów F-4F odbywała się w Stanach Zjednoczonych. Warunki atmosferyczne i rozległa przestrzeń pozwalały tam na intensywne wykonywanie lotów, których realizacja w zatłoczonej przestrzeni powietrznej Europy byłaby trudniejsza.
Wieloletnią współpracę prowadzono między innymi w bazie Holloman w Nowym Meksyku. Niemieckie załogi latały tam na Phantomach i uczestniczyły w zaawansowanym szkoleniu bojowym.
Według źródeł związanych z amerykańskim lotnictwem partnerstwo szkoleniowe z Luftwaffe trwało przez ponad trzy dekady.
Zalety szkolenia w USA
Południowo-zachodnia część Stanów Zjednoczonych oferowała:
- dużą liczbę dni z dobrą pogodą,
- rozległe poligony,
- mniej ograniczoną przestrzeń powietrzną,
- możliwość wykonywania lotów na małej wysokości,
- współpracę z amerykańskimi jednostkami,
- dostęp do specjalistycznej infrastruktury.
Szkolenie w USA pozwalało również ćwiczyć tankowanie w powietrzu, używanie uzbrojenia i wykonywanie skomplikowanych scenariuszy walki.
Ostatni etap szkolenia na F-4 w Holloman zakończył się w pierwszej dekadzie XXI wieku, gdy Luftwaffe przygotowywała się do całkowitego przejścia na Eurofightera.
Obsługa techniczna F4F Phantom II
Utrzymanie Phantoma w gotowości wymagało pracy dużego zespołu mechaników, specjalistów od silników, elektroniki, uzbrojenia i systemów ratunkowych.
Samolot został zaprojektowany w epoce, w której obsługa techniczna była bardziej pracochłonna niż w przypadku nowoczesnych konstrukcji wyposażonych w rozbudowane systemy diagnostyczne.
Złożona konstrukcja
Dwa silniki, hydrauliczne układy sterowania, analogowa awionika i liczne instalacje wymagały regularnych kontroli. Personel musiał sprawdzać między innymi:
- stan silników J79,
- instalację hydrauliczną,
- system paliwowy,
- podwozie,
- radar,
- działko,
- fotele wyrzucane,
- przewody i elementy konstrukcji,
- zużycie płatowca.
Każda godzina lotu wiązała się z wieloma godzinami pracy obsługi naziemnej. W miarę starzenia się floty rosła liczba napraw i kontroli.
Zmęczenie konstrukcji
Długotrwałe użytkowanie samolotu prowadzi do zmęczenia materiału. Powtarzające się przeciążenia, starty, lądowania i loty na małej wysokości powodują powstawanie mikropęknięć i stopniowe zużycie elementów.
Niemieckie F-4F przechodziły programy wzmacniania konstrukcji oraz przedłużania resursu. Bez takich działań utrzymanie ich w służbie do 2013 roku nie byłoby możliwe.
Szczególnie dokładnie kontrolowano obszary narażone na największe obciążenia, takie jak połączenia skrzydeł z kadłubem, podwozie i elementy usterzenia.
Niezawodność pod koniec służby
Mimo wieku F-4F pozostawał zdolny do wykonywania zadań operacyjnych. Wymagało to jednak coraz większego nakładu pracy, zapasów części i doświadczenia personelu.
Wycofywanie Phantomów było więc związane nie tylko z ich ograniczeniami bojowymi. Rosnące koszty eksploatacji, zużycie konstrukcji i zmniejszająca się dostępność części sprawiały, że dalsza służba stawała się mniej opłacalna.
Malowanie niemieckich Phantomów
W czasie czterech dekad służby F-4F nosiły różne schematy malowania. Zmiany odzwierciedlały ewolucję doktryny, warunków działania i standardów NATO.
Wczesne kamuflaże
Pierwsze niemieckie Phantomy otrzymywały wielobarwne kamuflaże przeznaczone do działania nad europejskim terenem. Odcienie zieleni i szarości miały utrudniać dostrzeżenie samolotu na tle ziemi.
Kamuflaż był szczególnie ważny podczas misji myśliwsko-bombowych wykonywanych na małej wysokości. Samolot lecący szybko nad lasami, polami i zabudowaniami miał pozostawać możliwie trudny do wykrycia wzrokowego.
Dolne powierzchnie bywały jaśniejsze, aby lepiej zlewać się z niebem podczas obserwacji od dołu.
Szare schematy obrony powietrznej
Wraz z rosnącym znaczeniem zadań myśliwskich pojawiły się szare schematy malowania. Różne odcienie szarości lepiej sprawdzały się podczas działania na średniej i dużej wysokości.
Szare malowanie stało się charakterystyczne dla ostatnich lat służby F-4F ICE. W połączeniu z niemieckimi krzyżami, numerem taktycznym i oznaczeniem jednostki nadawało Phantomowi surowy, nowoczesny wygląd.
Malowania okolicznościowe

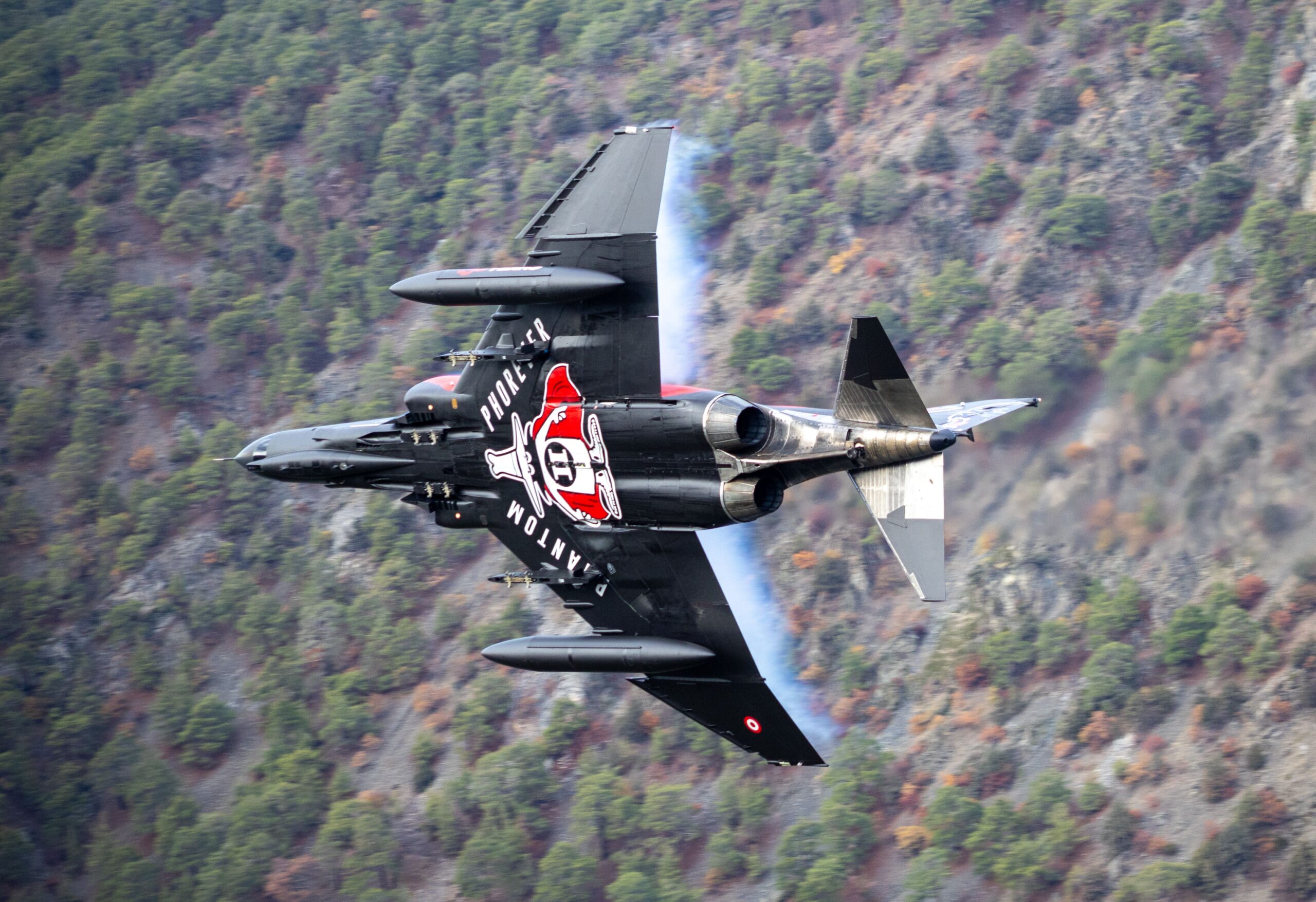

Niemieckie jednostki przygotowywały również efektowne malowania jubileuszowe. Samoloty otrzymywały barwne stateczniki, motywy tygrysa, symbole jednostek i napisy związane z rocznicami.
Szczególnie spektakularne wzory pojawiały się podczas ćwiczeń NATO Tiger Meet oraz z okazji pożegnania danego typu samolotu.
Ostatnie F-4F latały w specjalnych malowaniach przypominających o wieloletniej służbie Phantoma. Maszyny te stały się popularnymi obiektami fotografii lotniczej i pokazów.
F4F Phantom II a inne wersje Phantoma
Rodzina F-4 obejmowała wiele wariantów opracowanych dla różnych użytkowników. Niemiecki F-4F miał własną specyfikę i nie powinien być traktowany jako identyczny z każdym Phantomem.
F-4F a F-4E
F-4E był bezpośrednią podstawą niemieckiej wersji. Oba warianty miały działko M61 Vulcan, podobną konstrukcję kadłuba, silniki J79 i dwuosobową załogę.
Początkowy F-4F był jednak:
- lżejszy,
- wyposażony w uproszczony radar,
- pozbawiony możliwości użycia AIM-7 Sparrow,
- ograniczony w użyciu części uzbrojenia powietrze–ziemia,
- dostosowany do wymagań Luftwaffe.
Po modernizacji ICE niemiecki wariant przewyższał wiele starszych F-4E pod względem możliwości radaru i użycia AMRAAM-ów. Nie oznaczało to jednak, że był lepszy we wszystkich zadaniach.
F-4F a RF-4E
RF-4E był wersją rozpoznawczą. Zamiast typowego radaru i działka w przedniej części kadłuba przenosił aparaty fotograficzne oraz czujniki służące do wykonywania zdjęć terenu.
RF-4E trafił do Luftwaffe przed F-4F. Doświadczenie z jego obsługą wpłynęło na wybór myśliwskiej odmiany Phantoma.
Obie maszyny miały podobne silniki i znaczną część konstrukcji, lecz wykonywały odmienne zadania. RF-4E zdobywał informacje, natomiast F-4F przechwytywał samoloty i atakował cele.
F-4F a F-4G Wild Weasel
Amerykański F-4G Wild Weasel był wyspecjalizowanym samolotem przeznaczonym do wykrywania i niszczenia radarowych systemów obrony przeciwlotniczej.
W miejscu działka miał rozbudowane czujniki, a jego załoga używała pocisków przeciwradarowych, między innymi AGM-88 HARM. F-4G odegrał ważną rolę podczas wojny w Zatoce Perskiej.
Niemiecki F-4F nie dysponował podobnym wyposażeniem. Zadania zwalczania obrony przeciwlotniczej przejęły w Luftwaffe wyspecjalizowane samoloty Tornado ECR.
F-4F a brytyjskie Phantomy
Wielka Brytania używała wariantów Phantom FG.1 i FGR.2. Część z nich otrzymała brytyjskie silniki Rolls-Royce Spey oraz zmodyfikowany kadłub.
Brytyjskie Phantomy różniły się osiągami, wyglądem dysz i częścią wyposażenia. Były używane przez Royal Navy oraz Royal Air Force.
F-4F zachował amerykańskie silniki J79 i był bliższy konstrukcyjnie F-4E niż brytyjskim odmianom.
F4F Phantom II a Eurofighter Typhoon
Eurofighter Typhoon został wybrany jako następca niemieckich Phantomów w roli myśliwca obrony powietrznej. Różnica między obiema konstrukcjami obrazuje postęp, jaki dokonał się w lotnictwie wojskowym w ciągu kilku dekad.
F-4F powstał na bazie projektu z lat 50. Eurofighter został zaprojektowany z wykorzystaniem cyfrowych systemów sterowania, zaawansowanych materiałów, nowoczesnej awioniki i rozwiązań pozwalających prowadzić walkę w środowisku sieciocentrycznym.
Manewrowość
Eurofighter jest znacznie bardziej zwrotny. Układ delta z przednimi powierzchniami sterowymi oraz cyfrowe sterowanie pozwalają mu wykonywać manewry, które dla Phantoma byłyby niemożliwe lub bardzo ryzykowne.
F-4F wymagał ostrożnego kontrolowania energii i kąta natarcia. Eurofighter jest celowo niestabilny aerodynamicznie, a komputer stale koryguje zachowanie maszyny.
Awionika
F-4F ICE miał dobry jak na swój czas radar APG-65, lecz jego systemy nie mogły dorównać nowoczesnemu wyposażeniu Eurofightera.
Typhoon dysponuje bardziej rozbudowanymi czujnikami, systemami samoobrony, cyfrową transmisją danych i nowoczesnym kokpitem. Pilot otrzymuje zintegrowany obraz sytuacji taktycznej bez konieczności analizowania wielu osobnych wskaźników analogowych.
Eksploatacja
Phantom wymagał dwóch członków załogi i dużej liczby personelu technicznego. Eurofighter jest jednomiejscowy w wersji bojowej, a jego systemy diagnostyczne ułatwiają wykrywanie usterek.
Nie oznacza to, że Typhoon jest tani w eksploatacji. Jest bardzo złożonym myśliwcem, ale zapewnia możliwości nieporównywalne ze starszym F-4F.
Bundeswehra potwierdza, że F-4 Phantom został w niemieckiej służbie zastąpiony właśnie przez Eurofightera.
Wycofanie F4F Phantom II
Proces wycofywania Phantomów trwał przez wiele lat. Kolejne jednostki przechodziły na Eurofightery lub były rozwiązywane, a liczba aktywnych F-4F stopniowo malała.
Ostatnim operacyjnym użytkownikiem pozostał Jagdgeschwader 71 „Richthofen” w Wittmund. Ostateczne pożegnanie odbyło się 29 czerwca 2013 roku.
Według danych przytaczanych w opracowaniach niemieckie F-4F wykonały około 279 tysięcy godzin lotu od wejścia do służby w 1973 roku do wycofania w 2013 roku. Uroczystość pożegnalna w Wittmund przyciągnęła ogromną liczbę miłośników lotnictwa.
Phantom Pharewell
Pożegnanie niemieckich Phantomów określano grą słów „Phantom Pharewell”, w której słowo farewell zapisano z literami „ph”, charakterystycznymi dla nieformalnej tradycji społeczności związanej z tym samolotem.
Podczas uroczystości prezentowano specjalnie pomalowane maszyny, wykonywano przeloty i przypominano historię czterech dekad służby.
Dla pilotów, mechaników i mieszkańców okolic baz lotniczych koniec F-4F był wydarzeniem emocjonalnym. Charakterystyczny huk J79 i ciemne smugi przez lata stanowiły część lokalnego krajobrazu.
Dlaczego Phantom musiał odejść
Nawet po modernizacji ICE F-4F pozostawał konstrukcją pochodzącą z innej epoki. Jego wycofanie wynikało z kilku czynników:
- zużycia płatowców,
- wysokich kosztów obsługi,
- dużego zużycia paliwa,
- ograniczeń starego kokpitu,
- braku nowoczesnych systemów wymiany danych,
- rosnących wymagań pola walki,
- wprowadzania Eurofightera.
Dalsze modernizowanie samolotu byłoby coraz mniej opłacalne. Nawet nowy radar i rakiety nie mogły wyeliminować ograniczeń aerodynamicznych, konstrukcyjnych i eksploatacyjnych.
Co stało się z wycofanymi F-4F
Po zakończeniu służby część Phantomów trafiła do muzeów, baz wojskowych i kolekcji. Niektóre ustawiono jako pomniki przed jednostkami, inne przeznaczono do szkolenia personelu naziemnego lub rozebrano na części.
Zachowane egzemplarze można oglądać w Niemczech i poza ich granicami. Samoloty pozostają ważnymi eksponatami dokumentującymi historię Luftwaffe w okresie zimnej wojny i po zjednoczeniu kraju.
Niektóre F-4F zachowano w specjalnych malowaniach jubileuszowych. Są one szczególnie cenne dla muzeów i kolekcjonerów, ponieważ przedstawiają nie tylko sam typ samolotu, ale również tradycję konkretnej jednostki.
Phantom jako pomnik
Ustawienie samolotu przed bramą bazy jest popularnym sposobem upamiętniania historii jednostki. Phantom umieszczony na postumencie przypomina o tysiącach godzin lotów, służbie dyżurnej i pracy wielu pokoleń personelu.
Takie maszyny nie są zdolne do lotu, ale często zachowują oryginalne oznaczenia i część wyposażenia zewnętrznego. Wymagają regularnej konserwacji, ponieważ ekspozycja na deszcz, śnieg i słońce prowadzi do korozji oraz niszczenia powłok lakierniczych.
Egzemplarze muzealne
Muzealny F-4F pozwala z bliska zobaczyć elementy, które podczas pokazów lotniczych są niewidoczne. Zwiedzający mogą przyjrzeć się wlotom powietrza, podwoziu, zaczepom uzbrojenia, dyszom silników i układowi kabiny.
Dobrze zachowany Phantom robi ogromne wrażenie rozmiarem. Fotografie często nie pokazują, jak wysoki i masywny jest to samolot.
Wypadki i ryzyko służby
Podobnie jak inne intensywnie eksploatowane samoloty wojskowe, F-4F uczestniczył w wypadkach. Loty szkoleniowe obejmowały działania na małej wysokości, dużą prędkość, nocne misje i ćwiczenia walki powietrznej.
Przyczynami katastrof mogły być awarie techniczne, błędy załogi, trudne warunki pogodowe, kolizje lub utrata kontroli podczas wymagającego manewru.
W porównaniu z F-104G Phantom był bardziej wszechstronny i dysponował dwoma silnikami, ale nie był samolotem wolnym od ryzyka. Każdy lot wojskowy, szczególnie prowadzony blisko granic osiągów maszyny, wymagał dużego doświadczenia.
Znaczenie szkolenia
Załogi regularnie ćwiczyły procedury awaryjne, lot na jednym silniku, przerwanie startu, opuszczenie samolotu i działanie w przypadku awarii systemów.
Symulatory pozwalały przećwiczyć sytuacje, których celowe odtworzenie w powietrzu byłoby zbyt niebezpieczne.
Wysoki poziom szkolenia był podstawą skutecznego wykorzystania F-4F. Samolot nie korygował automatycznie wszystkich błędów pilota i wymagał pełnego zaangażowania załogi.
F4F Phantom II w kulturze lotniczej
Phantom stał się czymś więcej niż tylko narzędziem wojskowym. Wokół samolotu powstała silna społeczność pilotów, mechaników, fotografów, modelarzy i historyków.
Charakterystyczne określenia, naszywki, plakaty, modele i malowania okolicznościowe budowały legendę konstrukcji. Wśród personelu funkcjonowały gry słów, w których tradycyjną literę „f” zastępowano połączeniem „ph”, na przykład „Pharewell” lub „Phabulous Phantom”.
Popularność wśród modelarzy
F-4F jest częstym tematem modeli plastikowych. Niemieckie malowania oferują dużą różnorodność, od kamuflaży polowych po szare wersje ICE i niezwykle kolorowe samoloty jubileuszowe.
Modelarz może odtworzyć konkretny egzemplarz, numer taktyczny, jednostkę i okres służby. Konieczne jest jednak zwrócenie uwagi na szczegóły odróżniające F-4F od F-4E, takie jak wyposażenie, anteny, uzbrojenie i zastosowany schemat malowania.
Pokazy lotnicze
Głośny start z dopalaniem, duża prędkość i charakterystyczna sylwetka sprawiały, że Phantom był gwiazdą pokazów lotniczych.
Podczas przelotu na małej wysokości widzowie mogli nie tylko usłyszeć, ale wręcz poczuć pracę dwóch silników J79. Dźwięk Phantoma pozostawał jednym z najbardziej charakterystycznych odgłosów europejskich baz wojskowych.
Po wycofaniu samolotu podobne doświadczenie można przeżyć już tylko podczas pokazów organizowanych w państwach, które zachowały latające Phantomy, lub oglądając materiały archiwalne.
Najważniejsze zalety F4F Phantom II
Mimo ograniczeń F-4F przez cztery dekady pozostawał wartościowym elementem Luftwaffe. Jego najważniejszą zaletą była wszechstronność.
Samolot mógł pełnić funkcję:
- myśliwca przechwytującego,
- maszyny obrony powietrznej,
- samolotu myśliwsko-bombowego,
- platformy szkoleniowej,
- nosiciela rakiet krótkiego i średniego zasięgu,
- uczestnika misji NATO.
Dwa silniki zapewniały wysokie osiągi i dodatkowy margines bezpieczeństwa. Dwuosobowa załoga ułatwiała wykonywanie skomplikowanych zadań, a mocna konstrukcja pozwoliła użytkować samoloty przez wiele lat.
Po modernizacji ICE Phantom zyskał nowoczesny radar i AMRAAM-y, dzięki czemu nadal przedstawiał realną wartość bojową.
Największe wady F4F Phantom II
F-4F nie był konstrukcją pozbawioną problemów. Już w chwili wejścia do służby reprezentował projekt mający kilkanaście lat.
Najważniejsze ograniczenia obejmowały:
- początkowy brak pocisków średniego zasięgu,
- uproszczony radar,
- duże zużycie paliwa,
- wysoki koszt obsługi,
- ograniczoną widoczność z kabiny,
- gorszą zwrotność od lekkich myśliwców,
- wyraźne zadymienie silników,
- analogowe i mało ergonomiczne stanowiska załogi,
- dużą skuteczną powierzchnię odbicia radarowego.
Modernizacja ICE rozwiązała część problemów, ale nie mogła zmienić podstawowych cech płatowca.
Phantom pozostawał dużym, ciężkim i łatwym do wykrycia samolotem. W konflikcie z przeciwnikiem dysponującym nowoczesną obroną przeciwlotniczą musiałby działać przy wsparciu innych platform i systemów.
Znaczenie F4F Phantom II dla niemieckiego lotnictwa
F-4F wypełnił lukę między epoką Starfightera a generacją Eurofightera. Wprowadził Luftwaffe w świat ciężkich, dwusilnikowych myśliwców zdolnych do działań w różnych warunkach.
Na Phantomach wyszkoliło się wiele pokoleń niemieckich pilotów i operatorów systemów uzbrojenia. Personel zdobywał doświadczenie podczas ćwiczeń NATO, dyżurów alarmowych, misji zagranicznych i wspólnego szkolenia z lotnictwem Stanów Zjednoczonych.
Samolot odegrał również ważną rolę w procesie integracji sił powietrznych po zjednoczeniu Niemiec. Wspólna służba F-4F i MiG-29 była wyjątkowym przykładem połączenia dwóch wcześniej wrogich systemów wojskowych.
Cztery dekady zmian
F-4F rozpoczynał służbę w świecie podzielonym żelazną kurtyną. Jego potencjalnymi przeciwnikami były samoloty Układu Warszawskiego, a głównym zadaniem miała być obrona RFN w przypadku wielkiego konfliktu europejskiego.
Kończył karierę w zupełnie innych warunkach. Zjednoczone Niemcy były ważnym członkiem NATO, a Phantomy wykonywały misje nad Bałtykiem i współpracowały z myśliwcami wielu państw sojuszniczych.
Niewiele samolotów może poszczycić się służbą obejmującą tak różne epoki polityczne i technologiczne.
F4F Phantom II jako przykład skutecznej modernizacji
Historia wersji ICE pokazuje, że dobrze zaprojektowany płatowiec może pozostać użyteczny przez bardzo długi czas, pod warunkiem modernizacji czujników, uzbrojenia i elektroniki.
Podstawowy kształt Phantoma nie zmienił się, lecz nowy radar całkowicie odmienił jego możliwości wykrywania celów. AIM-120 AMRAAM pozwolił prowadzić walkę, do której pierwotny niemiecki wariant nie był zdolny.
Podobne podejście stosuje się również współcześnie. Państwa modernizują starsze samoloty, instalując nowe radary, komputery, systemy samoobrony i uzbrojenie, ponieważ zakup całkowicie nowej floty jest bardzo kosztowny.
Istnieje jednak granica opłacalności. Z czasem koszt utrzymywania starego płatowca rośnie, a integracja kolejnych systemów staje się coraz trudniejsza. W przypadku F-4F granicę tę osiągnięto na początku XXI wieku.
Dziedzictwo F4F Phantom II
Niemiecki Phantom pozostaje jednym z najbardziej rozpoznawalnych europejskich samolotów zimnej wojny. Jego historia obejmuje początkowo ograniczoną wersję myśliwsko-bombową, głęboką modernizację i ostateczne przekształcenie w skuteczną platformę obrony powietrznej.
F4F Phantom II był samolotem niedoskonałym, ale niezwykle trwałym i podatnym na rozwój. Masywny płatowiec, dwa silniki J79 i dwuosobowa załoga pochodziły z koncepcji stworzonej pod koniec lat 50. Dzięki modernizacji ICE maszyna mogła jednak używać radaru i pocisków charakterystycznych dla znacznie młodszych myśliwców.
F-4F nie był najszybszym, najzwrotniejszym ani najtańszym samolotem swojej epoki. Nie dysponował też technologią utrudnionej wykrywalności ani cyfrowym systemem sterowania. Jego siła wynikała z połączenia wysokich osiągów, dużego udźwigu, solidnej konstrukcji, dobrze wyszkolonej załogi i ciągłego dostosowywania do zmieniających się potrzeb.
Przez około 40 lat Phantom chronił niemiecką przestrzeń powietrzną, brał udział w ćwiczeniach NATO, szkolił kolejne pokolenia lotników i wykonywał misje daleko poza macierzystymi bazami. Ostatecznie został zastąpiony przez Eurofightera, lecz nie zniknął z pamięci ludzi związanych z lotnictwem.
Dziś zachowane F-4F można oglądać w muzeach, przed bazami i na ekspozycjach wojskowych. Nawet stojąc nieruchomo, samolot nadal robi ogromne wrażenie. Długa przednia część kadłuba, potężne wloty powietrza, skośne skrzydła i dwie dysze silników przypominają czasy, gdy nad Europą niemal codziennie latały ciężkie myśliwce gotowe do przechwycenia potencjalnego przeciwnika.
F4F Phantom II pozostaje nie tylko niemiecką wersją amerykańskiej legendy. To samodzielny i ważny rozdział historii Luftwaffe, NATO oraz europejskiego lotnictwa wojskowego.
